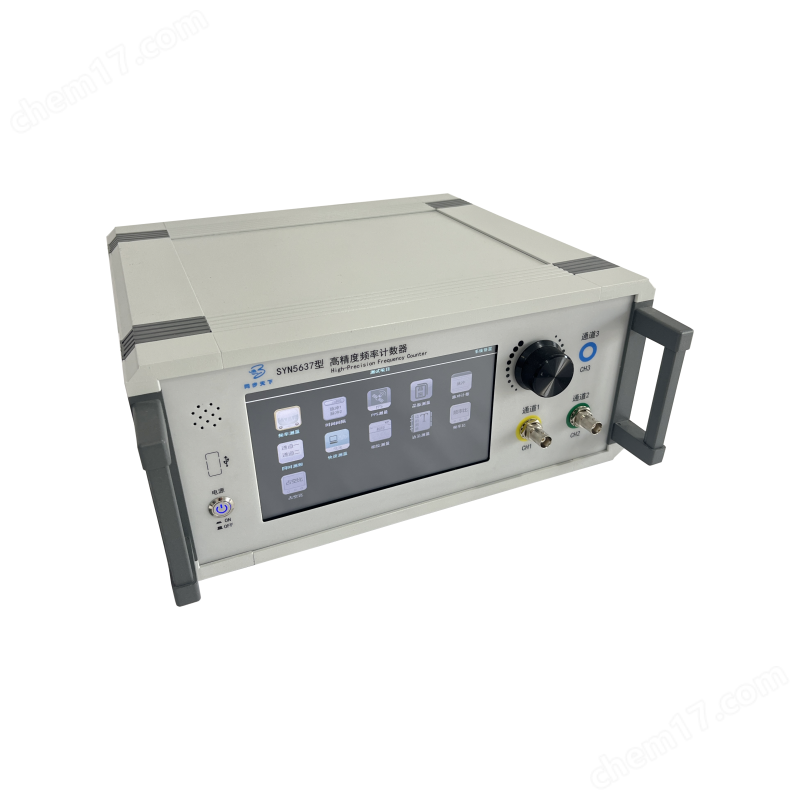

SYN5637 高精度頻率計數器
- 公司名稱 西安同步電子科技有限公司
- 品牌 同步天下
- 型號 SYN5637
- 產地
- 廠商性質 生產廠家
- 更新時間 2025/8/4 16:23:00
- 訪問次數 9
聯系我們時請說明是化工儀器網上看到的信息，謝謝!
| 應用領域 | 電子/電池 |
|---|
SYN5637型高精度頻率計數器采用7寸大觸摸屏設計，標配恒溫晶振，可選高穩恒溫晶振和銣原子鐘，頻率測量分辨率高達12位/秒和17位/100000s，頻率范圍高達60GHz，支持中文/英文兩種語言，并具有雙通道同時測頻和快速測頻功能，內部時基標配高精度OCXO恒溫晶振，可選高穩晶振和銣鐘。
產品功能
1) 頻率測量分辨率高達12位/秒；
2) 測量頻率可達60GHz；
3) 測量多種頻率參數；
4) 多種數據通信接口；
5) 可選語音播報功能；
6) 可選外部GNSS信號輸入；
7) 直觀的數據分析和圖形顯示。
產品特點
a) 精度高、高性價比；
b) 功能齊全、性能可靠；
c) 測量范圍寬，靈敏度高；
d) 7英寸大觸摸屏設計，操作方便。
典型應用
1) 計量檢測校準部門及科研院所等；
2) 雷達設備測量、通信設備測量；
3) 晶體振蕩器元器件性能測試；
4) 電子產品生產線測試及外場維護、檢修。
技術指標
頻率測量 | 通道1/2 | 100μHz～350MHz（可選其它范圍） 阻抗50Ω/1MΩ，耦合DC/AC |
通道3 | 3GHz/6GHz/9GHz/15GHz/18GHz/20GHz/27GHz/30GHz/35GHz/40GHz/54GHz/60GHz（選件） 阻抗50Ω，耦合AC | |
分辨率 | 12位/1s | |
顯示位數 | 17位/100000s | |
最小靈敏度 | 12mVrms | |
電平 | +20dBm | |
閘門時間 | 1μs～100000s，步進1μs | |
功率測量 | -50dBm～+20dBm @（1MHz～200MHz），精度±2dBm | |
低通濾波器 | 100kHz可切換 | |
衰減 | x1 或 x10 | |
統計功能 | 當前值/平均值/最小值/周期/峰峰值/相對頻率偏差/標準偏差/阿倫方差/瞬時日差 | |
顯示圖 | 趨勢圖和直方圖 | |
標稱值 | 自動識別被測頻率標稱值/手動輸入 | |
同時測頻 | 雙通道同時測頻，頻差≤2kHz,被測頻率≤50MHz | |
快速測頻 | 存儲100萬數據以上,斷電不丟失，存儲速度≥2000讀數/s | |
晶振測量（選件） | 測量頻率/周期/平均值/最小值/峰峰值/相對頻率偏差/標準偏差/阿倫方差/ppm/ppb/瞬時日差/瞬時月差/瞬時年差/上下限測量 | |
內部時基 | 默認：恒溫晶振10MHz，頻率準確度≤3E-8（出廠設置），秒穩定度≤3E-11/s 選件：高穩晶振/馴服恒溫晶振/銣原子鐘等 | |
外部參考輸入 | 10MHz,幅度范圍：0dBm～20dBm | |
衛星輸入（選件） | GNSS衛星信號輸入，支持北斗(含北斗三號)/GPS/GLONASS/Galileo/QZSS/SBAS 定時精度：≤20ns RMS；定位精度：≤1m CEP，帶3米天線 | |
支持語言 | 中文/英語 | |
數據通信 | USB和RJ45網絡和DB9串口，可選GPIB套件，符合IEEE UFFC-S要求 | |
內部存儲 | 16MB，存儲100萬數據以上,斷電不丟失 存儲速度≥2000讀數/s | |
外部存儲（選件） | 兼容絕大多數U盤，滿足USB2.0規約 | |
環境特性 | 工作溫度：0℃～＋50℃，存儲溫度：-30℃～＋70℃，相對濕度：≤90% | |
供電電源 | 交流 220V±10%， 50Hz±5%，功率小于15W | |
外殼尺寸 | 便攜式機箱320mm（寬）x280（深）x140mm（高） | |
重量 | ≤4.5kg | |
選件說明
選件號 | 項目 | 內容 |
01 | 通道1/2頻率 | 0.1mHz～550MHz |
02 | 通道1/2頻率 | 0.1mHz～500MHz |
03 | 通道1/2頻率 | 0.1mHz～450MHz |
04 | 通道1/2頻率 | 0.1mHz～400MHz |
05 | 通道1/2頻率 | 0.1mHz～300MHz |
06 | 通道1/2頻率 | 0.1mHz～250MHz |
07 | 通道3頻率 | 3GHz |
08 | 通道3頻率 | 6GHz |
09 | 通道3頻率 | 9GHz |
10 | 通道3頻率 | 15GHz |
11 | 通道3頻率 | 18GHz |
12 | 通道3頻率 | 20GHz |
13 | 通道3頻率 | 27GHz |
14 | 通道3頻率 | 30GHz |
15 | 通道3頻率 | 35GHz |
16 | 通道3頻率 | 40GHz |
17 | 通道3頻率 | 54GHz |
18 | 通道3頻率 | 60GHz |
19 | 高穩晶振 | 初始頻率準確度≤1E-8，秒穩定度≤1E-11/s |
20 | 高穩晶振 | 初始頻率準確度≤1E-8，秒穩定度≤3E-12/s |
21 | 銣原子鐘 | 初始頻率準確度≤2E-10（典型值5E-11），秒穩定度≤1E-10/s |
22 | 高精度銣原子鐘 | 初始頻率準確度≤5E-11，秒穩定度≤5E-12/s |
23 | 內部時基 | 高精度馴服恒溫晶振 |
24 | 供電 | 交流供電+低壓DC供電 |
25 | 供電 | 交流供電+內置鋰電池（與選件013二選一） |
26 | 后面板輸入 | 后面板輸入取代前面板通道輸入 |
27 | GPIB接口 | 增加GPIB接口套件 |
28 | 上架套件 | 增加上架套件 |
29 | 雙互鎖套件 | 增加雙互鎖套件 |
30 | 無源探頭 | 200MHz無源探頭 |
31 | 無源探頭 | 500MHz無源探頭 |
32 | 有源探頭 | 25MHz有源差分高壓探頭（1300V(DC+peak AC)） |
33 | 軟件 | 時間頻率分析軟件 |
34 | 軟件 | 群控軟件（可同時控制多臺設備） |
35 | 衛星輸入 | 支持北斗(含北斗三號)/GPS/GLONASS/Galileo/QZSS/SBAS 定時精度：≤20ns RMS；定位精度：≤1m CEP，帶3米天線 |
36 | 晶振測量 | 專門用于對各種晶振的ppm/ppb/瞬時日差等等進行測量 |
37 | 晶振工裝 | 測量多種直插和貼片SMD封裝的晶振 |
38 | 晶振原子鐘測試板 | 測量多種恒溫晶振、溫補晶振和直插原子鐘 |
39 | 儀表箱 | 專用儀表拉桿箱 |
40 | 機柜托盤 | 19英寸標準機柜通用托盤 |
41 | U盤存儲 | 外部U盤存儲接口 |
