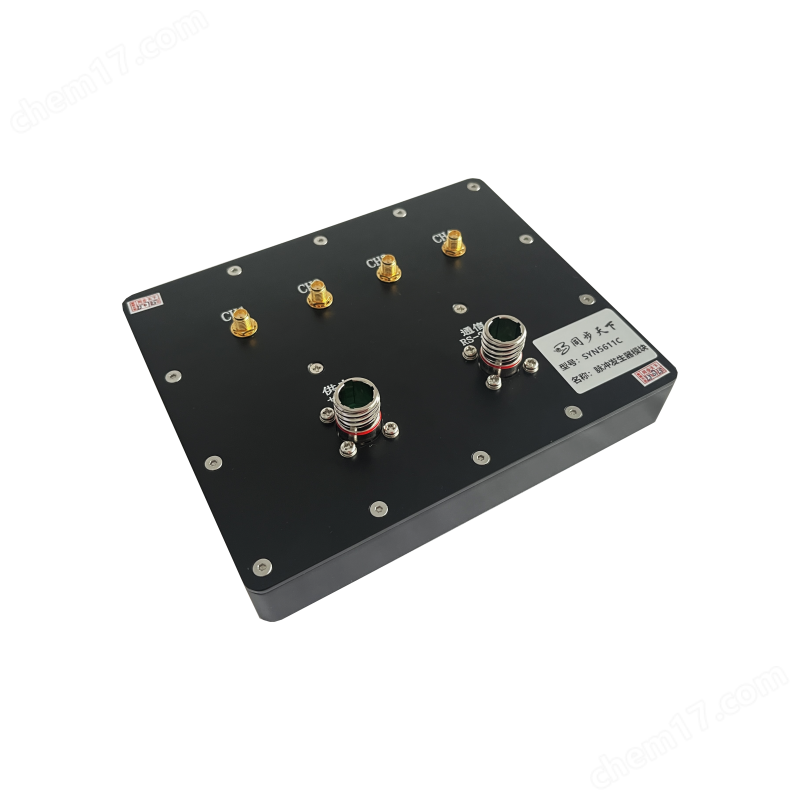

SYN5611C 脈沖信號發生器模塊
- 公司名稱 西安同步電子科技有限公司
- 品牌 同步天下
- 型號 SYN5611C
- 產地
- 廠商性質 生產廠家
- 更新時間 2025/8/4 16:05:50
- 訪問次數 11
聯系我們時請說明是化工儀器網上看到的信息，謝謝!
| 應用領域 | 電子/電池 |
|---|
SYN5611C脈沖信號發生器模塊延時分辨率高達1ps，延遲時間從0到10000s，頻率范圍高達100MHz。
該脈沖信號發生器模塊以高精度溫補晶振TCXO的震蕩周期為標準，利用數字合成技術，有邏輯正向脈沖和反向脈沖，產生可設置的連續脈沖周期、連續脈沖寬度、單脈沖寬度、延遲時間、單通道雙脈沖時間間隔、雙通道單脈沖時間間隔等多種時間間隔信號。該儀器廣泛應用于電子測量、相機測試、激光器時序控制、實驗室設備同步、測距以及測速裝置等各種精密時間測量場景。
產品功能
1) 輸出正負脈沖，連續脈沖，單次脈沖；
2) 輸出單通道，雙通道，單脈沖，雙脈沖；
3) 通過串口可以進行直接設置。
典型應用
1) 各計量校準部門及科研院所等；
2) 納米技術研究人員、研究和教育機構、半導體與射頻器件設計與開發部門；
3) 用于材料和器件的特性分析。
產品特點
a) 延遲時間超寬，從0～10000s；
b) 時間分辨率高達1ps；
c) 頻率范圍高達100MHz。
技術指標
型號 | SYN5611A |
通道數 | 2路（可擴展多路） |
物理接口 | SMA |
阻抗 | 50Ω |
脈沖極性 | 正脈沖/負脈沖 |
時間最小分辨率 | 1ps |
延遲范圍 | 0～10000s |
頻率范圍 | 0～100MHz |
周期范圍 | 10ns～10000s（步進5ns） |
脈寬范圍 | 5ns～10000s（步進5ns） |
脈沖邊沿 | 上升沿≤5ns，下降沿≤5ns（50Ω負載典型值2ns） |
邊沿抖動 | ≤100ps |
脈沖幅度 | 3.3V TTL，低電平≤0.5V，高電平≥2.7V（高阻抗） |
通信接口 | DB9串口，自動化控制指令 |
外參考輸入 | 10MHz，幅度范圍：0dBm～20dBm |
內置晶振 | 高精度溫補晶振，初始準確度≤0.5ppm，老化率≤1ppm/年 |
環境特性 | 工作溫度：0℃～＋50℃，存儲溫度：-30℃～＋70℃，相對濕度：≤90%（40℃） |
供電電源 | DC5V，功率小于2W |
外形尺寸 | 104.5x100x28mm（外觀），93.5x61mm（安裝尺寸） |
重量 | 約0.5Kg |
型號 | SYN5611C |
通道數 | 4路(可擴展多路) |
物理接口 | SMA |
阻抗 | 50Ω |
脈沖極性 | 正脈沖/負脈沖 |
時間最小分辨率 | 5ns |
延遲范圍 | 0～10000s |
頻率范圍 | 0～100MHz |
周期范圍 | 10ns～10000s（步進5ns） |
脈寬范圍 | 5ns～10000s（步進5ns） |
脈沖邊沿 | 上升沿≤5ns，下降沿≤5ns（50Ω負載典型值2ns） |
邊沿抖動 | ≤100ps |
脈沖幅度 | 3.3V TTL，低電平≤0.5V，高電平≥2.7V（高阻抗） |
工作模式 | 多通道單脈沖/單通道雙脈沖/連續輸出 |
通信接口 | DB9串口，自動化控制指令 |
外參考輸入 | 10MHz，幅度范圍：0dBm～20dBm |
內置晶振 | 高精度溫補晶振，初始準確度≤0.5ppm，老化率≤1ppm/年 |
環境特性 | 工作溫度：0℃～＋50℃，存儲溫度：-30℃～＋70℃，相對濕度：≤90%（40℃） |
供電電源 | DC5V，功率小于2W |
外形尺寸 | 104.5x100x28mm（外觀），93.5x61mm（安裝尺寸） |
重量 | 約0.5Kg |
