在現代電子設備的復雜體系中，石英晶體猶如一顆精準的 “心臟”，持續輸出穩定且精確的頻率信號，為各類電路的有序運行提供精準的時間基準。而石英晶體測試儀，正是對這一關鍵元件進行“體檢” 的專業設備。SYN5306型晶體測試儀通過精確測量石英晶體的各項性能參數在電子元器件制造、電子設備研發與生產、質量檢測與控制等諸多環節，肩負著至關重要的使命。本文我們主要探討晶體網絡分析儀的工作原理、測試功能特點。

一、石英晶體測試儀工作原理

石英晶體測試儀的工作原理緊密圍繞石英晶體的電學特性展開。測試儀內部的精密振蕩電路會產生特定頻率范圍的激勵信號，該信號如同 “探針” 一般，施加到待測石英晶體上。此時，石英晶體在激勵信號的作用下開始振蕩，其振蕩特性會通過電流、電壓等電學參數的變化反映出來。測試儀通過精確測量流過晶體的電流以及晶體兩端的電壓，運用復雜而精妙的算法，深入分析這些電學參數在頻域和時域上的變化規律，從而精準計算出石英晶體的各項關鍵性能指標，如頻率、阻抗、品質因數等。例如，通過仔細分析阻抗最小值點所對應的頻率以及該點的電阻值，能夠準確獲取石英晶體的串聯諧振頻率和動態電阻；借助對相位變化或者導納的深入分析，還可精準識別并聯諧振頻率及其對應的電容值。整個測量過程如同一場精密的 “電學舞蹈”，測試儀憑借敏銳的 “感知力”，捕捉石英晶體每一個細微的電學變化，為其性能評估提供堅實的數據支撐。

二、       晶體網絡測試儀核心功能

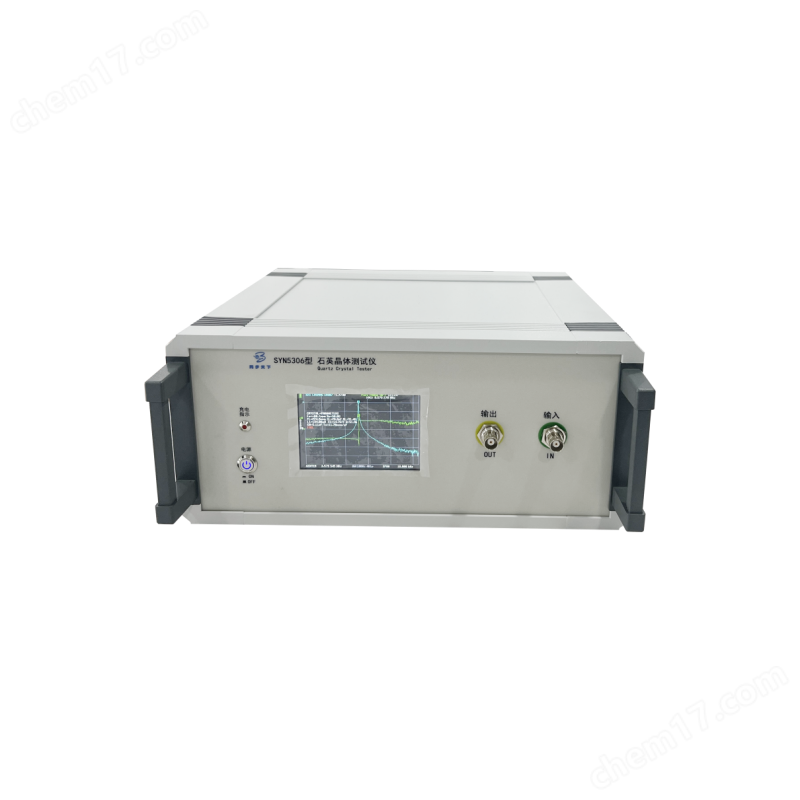

石英晶體測試儀也稱之為晶體網絡測試儀，西安同步研發生產的SYN5306型晶體阻抗測試儀測量頻率范圍高達20kHz-200MHz。

在石英晶體測試儀的核心功能中，串聯諧振頻率（Fr）、負載諧振頻率（FL）、串聯諧振電阻（Rr）、負載諧振電阻（RL）和負載電容（CL）是衡量晶體性能的核心參數，它們直接決定了晶體在電路中的工作狀態和穩定性。以下結合晶體的等效電路模型和實際應用場景，具體解析這些參數的含義：

1、串聯諧振頻率

定義：當石英晶體工作在串聯諧振狀態時，其等效電路中動態電感（L1）、動態電容（C1）與動態電阻（R1）形成串聯諧振，此時晶體的阻抗達到最小值（理論上僅為動態電阻 R1），對應的頻率即為串聯諧振頻率（Fr）。

特點：

這是晶體本身固有的物理特性，僅由其內部結構（如晶體切割方向、尺寸）決定，與外部電路無關；

測試時，測試儀需將晶體置于 “無外部負載” 的純串聯電路中，通過掃頻測量阻抗最小值對應的頻率。

實際意義：Fr 是晶體最基礎的頻率參數，常用于實驗室對晶體本征性能的研究，或作為生產過程中校準晶體頻率的基準。例如，32.768kHz 手表晶振的 Fr 通常被設計為 32768Hz，是其計時功能的原始頻率基準。

2、       負載諧振頻率（FL）

定義：當石英晶體接入實際電路時，會與外部電路中的電容（如電路分布電容、特意設計的負載電容）形成 “并聯諧振”，此時晶體的阻抗打到頂端值，對應的頻率即為負載諧振頻率（FL）。

特點：

FL 是晶體在 “帶負載” 狀態下的工作頻率，其值受外部負載電容（CL）影響 —— 負載電容越大，FL 越低于 Fr（通常 FL = Fr - Δf，Δf 為頻率偏移量）；

測試儀需模擬電路中的負載電容（如 5pF、10pF、20pF），才能測量出對應工況下的 FL。

實際意義：電子設備中，晶體幾乎都工作在負載諧振狀態（如單片機、通信模塊的時鐘電路），因此 FL 是工程師最關注的 “實際工作頻率”。例如，某單片機要求晶振工作在 16MHz，實際是指在特定負載電容（如 12pF）下的 FL 為 16MHz，若負載電容偏離，FL 會隨之變化，可能導致電路時序紊亂。

3、串聯諧振電阻（Rr）：晶體 “自然振動”時的能量損耗

定義：在串聯諧振頻率（Fr）下，晶體等效電路中動態電阻（R1）的阻值即為串聯諧振電阻（Rr）。它反映了晶體諧振時的能量損耗程度——Rr 越小，能量損耗越少，晶體的振蕩效率越高。

測試條件：與 Fr 測試同步，在晶體達到串聯諧振狀態時，測試儀通過測量流過晶體的電流與兩端電壓的比值（R=U/I）得出 Rr。

實際意義：Rr 是判斷晶體品質的關鍵指標。例如，高頻通信晶振的 Rr 通常要求小于 50Ω，若 Rr 過大（如超過 100Ω），可能導致電路無法起振或振蕩不穩定。在生產中，Rr 超標的晶體會被判定為不合格品。

4、負載諧振電阻（RL）：晶體 “帶負載工作” 時的總損耗

定義：在負載諧振頻率（FL）下，晶體與外部負載電容形成的并聯電路總阻抗中的電阻分量，即為負載諧振電阻（RL）。它綜合反映了晶體自身損耗（Rr）與外部電路影響的總損耗。

特點：

RL 的值大于 Rr（因包含外部電路的等效損耗）；

負載電容（CL）變化時，RL 也會隨之變化，需在特定 CL 條件下測量。

實際意義：RL 直接影響電路的起振能力和穩定性。例如，在射頻電路中，若 RL 過大，可能導致振蕩電路的增益不足，無法維持穩定振蕩；若 RL 過小，則可能增加電路功耗。工程師需根據電路設計要求（如振蕩器增益），選擇 RL 匹配的晶體。

5、負載電容（CL）：塑造晶體工作頻率的 “外部調節器”

定義：負載電容是指晶體在實際電路中，從晶體兩端看進去的等效總電容，包括電路中的固定電容（如 Cg、Cd）、分布電容（如 PCB 布線電容）和雜散電容的總和。

測試功能：石英晶體測試儀的 “負載電容測試” 并非直接測量電容值，而是模擬不同 CL 值（如可設置 5pF~50pF），觀察晶體在對應 CL 下的 FL 變化，從而幫助工程師確定電路中需要匹配的 CL 值。

實際意義：CL 是 “調節 FL” 的核心參數。例如，某晶體的 Fr 為 10.000MHz，當 CL=10pF 時，FL=9.998MHz；若 CL 調整為 20pF，FL 可能降至 9.997MHz。工程師通過測試儀模擬不同 CL，可找到使 FL 精準符合設計要求的電容值，確保電路時序準確。

三、晶體阻抗測試儀各項測試參數間的關聯與工程價值

SYN5306型晶體測試儀的這五點主要測試參數共同構成了晶體的 “性能畫像”：

Fr 與 Rr反映晶體的本征特性，是生產和研發中判斷晶體質量的基礎；

FL、RL 與 CL則關聯實際應用場景，直接決定晶體在電路中的工作狀態。

例如，在 5G 基站的時鐘模塊中，工程師需通過測試儀確認：晶體在 CL=15pF 時的 FL 是否為 100MHz（滿足通信同步要求），同時 RL 是否小于 80Ω（確保振蕩穩定）。只有這些參數全部達標，晶體才能投入使用。理解這些參數的含義，是正確選型、測試和應用石英晶體的前提。

四、小結

挑選晶體測試儀，需關注頻率覆蓋范圍，要匹配待測晶體頻率，如SYN5306型石英晶體網絡測試儀測量頻率范圍20kHz-200MHz，精度方面，頻率測量達 ppm 級，串聯 / 負載諧振電阻測量誤差小。功能上，能測 Fr、FL、Rr、RL 等參數，可模擬不同 CL 值。操作上界面直觀支持多種數據通信接口。
