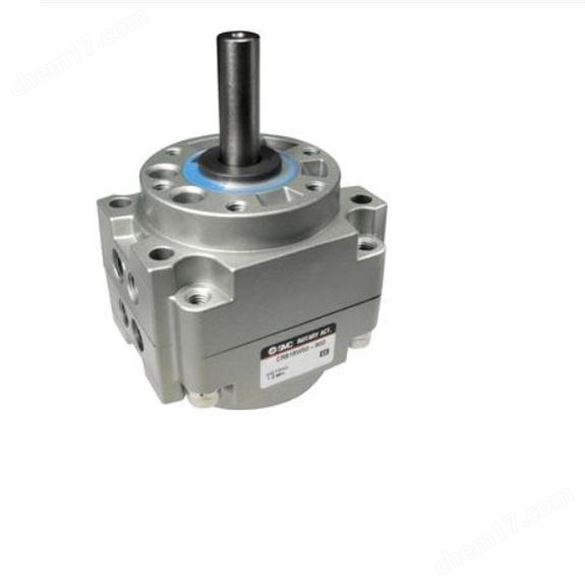

 描述 CRB1 系列 擺動氣缸 葉片式

●可安裝小型磁性開關!(D-M9□型)

●重要部件對應不銹鋼規格(定制規格)

●接口位置有缸體側面和軸向兩種

●安裝方法：直接安裝、腳座型安裝

●帶磁性開關(CDRB1系列：CDRB1、CDVRB1)

字段描述字段取值取值描述

內置磁環-無內置磁環

安裝方式B基本型

軸形式W雙軸(長軸帶鍵&四面銑平)

尺寸6363

可選項1-標準型

擺動角度9090°

葉片形式D雙葉片

接管口位置-缸體側面

可選項2-標準型

磁性開關型號-無磁性開關

磁性開關個數-2個 或 無

訂制規格-標準/Rc

其他特性

字段描述取值描述

緩沖形式墊緩沖

氣缸通口尺寸1/8

通口螺紋的種類Rc

角度調整單元無角度調整組件

低使用圧力 [MPa]0.15 MPa

高使用圧力 [MPa]1.0 MPa

保證耐壓力 [MPa]1.5 MPa

環境溫度5～60℃

給油不給油式

允許徑向負載390 N

允許軸向負載340 N

擺動時間調整范圍[s/90°]0.1～1 s/90°

允許動能 [J]0.16 J
