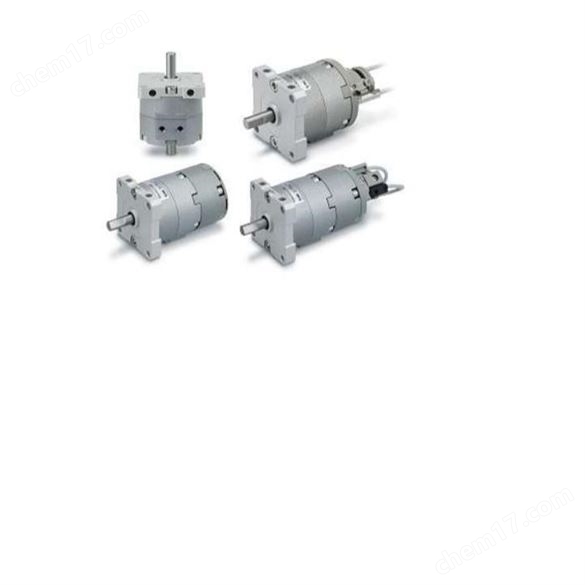

 描述 CRBU2 系列 自由安裝型 擺動氣缸 葉片式

●根據設置狀況可任意變更起點位置。

●重量削減12%。

●可直接安裝的6種類型。

●帶角度調整的可以調整到任意角度。

●磁性開關的安裝位置可自由設定。

●帶磁性開關(CDRBU2系列：CDRBU2-Z、CDRBU2WU-Z)

字段描述字段取值取值描述

內置磁環-無內置磁環

軸形式W雙軸一面銑平(尺寸10~30);長軸帶鍵、短軸一面銑平(尺寸40)

角度調整單元-無

尺寸4040

擺動角度9090°

葉片形式S單葉片

接管口位置-缸體側面

磁性開關型號-無磁性開關

磁性開關個數-2個 或 無

訂制規格-標準

其他特性

字段描述取值描述

安裝件自由安裝型

緩沖形式墊緩沖

氣缸通口尺寸M5X0.8

通口螺紋的種類M

低使用圧力 [MPa]0.15 MPa

高使用圧力 [MPa]1.0 MPa

保證耐壓力 [MPa]1.5 MPa

環境溫度5～60℃

給油不給油式

允許徑向負載60 N

允許軸向負載40 N

擺動時間調整范圍[s/90°]0.07～0.5 s/90°

允許動能 [J]0.04 J

組件的角度可調整范圍[°]0～230 °
