*大壓力

5 T壓力表安裝在手動液壓泵上

壓力表數值與對應樣品所受壓力

Pressure 壓力表所顯示壓力值（MPa）

11

22

33

44

56

Actual F樣品所受壓力（T）

1

2

3

4

5

壓力表顯示值對應實際壓力值：1MPa≈0.09T

樣品所承受壓強

P = T x g x 10/ (πr^2)

· P: 樣品所受壓強（MPa）

· T: 樣品所受壓力（T）

· g: 標準重力常數. g ≈ 9.8 m/s2

· π: ~3.14

· r:模具模芯半徑（cm）

*1000 Kg = 1 Metric Ton; 1 Mpa = 10 Kg/cm2

液壓泵&壓柱

*大壓力5T

液壓泵與壓柱分開，保證操作**

壓柱直徑：Φ30mm

操作溫度

10 - 40°C

底部壓柱行程

0  - 8 mm

 *大工作空間

Φ30mm×120mm

壓機外形尺寸

外形尺寸：450mm L x 230mm W x 560mm H

內部尺寸：381mm L x 164mm W x 400mm H

可更具客戶要求來定制壓機尺寸

模具

配有一套SS326L不銹鋼模具，模芯直徑1/2英寸（12.7mm）

可按客戶要求定制模具尺寸

注意：不可用硬質模具鋼在磁場中使用

 壓頭

2個壓頭（頂部和底部），黃銅制作

直徑：30mm

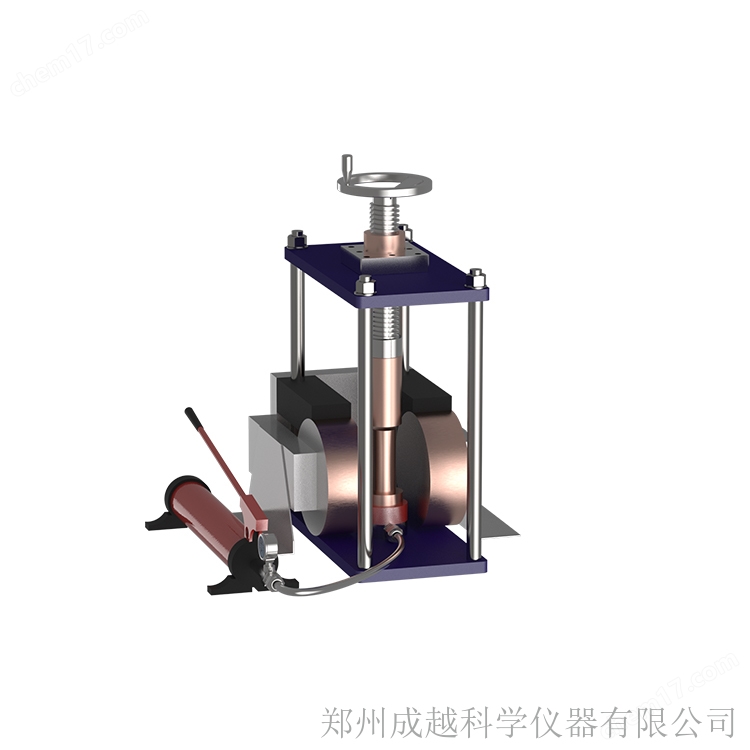

電磁場 （可選）

壓機框架內部單邊可放置尺寸為：381mm L x 63mm W x 400mm H，磁頭可嵌入到壓機框架內保證磁場強度*大化

本公司不提供電磁場，但可為客戶代購和選型

設備凈重

75 kg
