一、產品概述

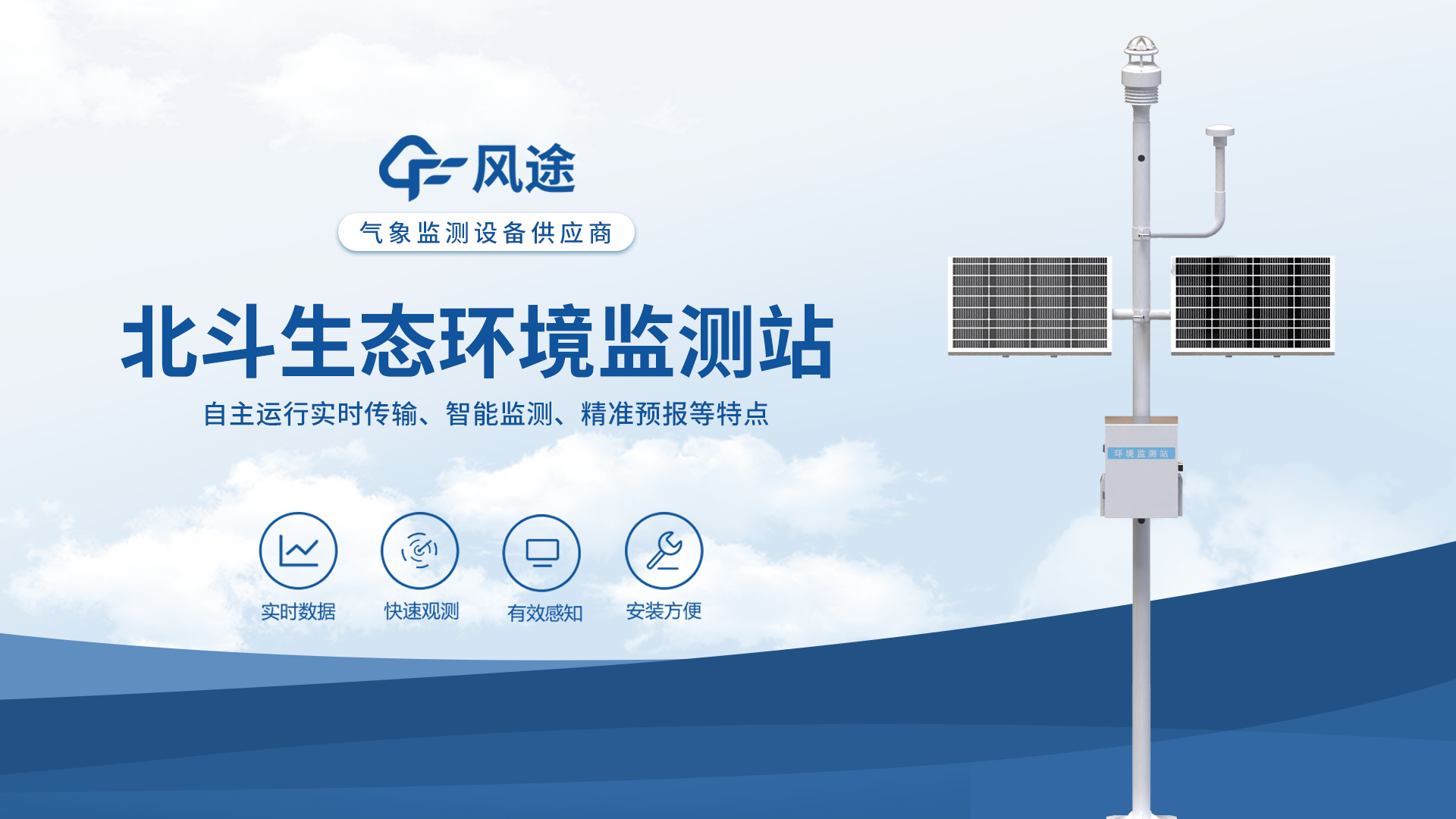

北斗生態環境監測站FZ6是我司自主研發的利用北斗三號區域短報文通信技術和氣象環境監測技術結合而成的一種自動化氣象監測設備。該系統設備具有自主運行實時傳輸、智能監測、精準預報等特點，能夠對氣象環境變化進行24小時不間斷的監測，極大的解決了無信號、弱信號地區的環境監測問題。目前北斗自動氣象站已經廣泛應用于中國各地，為天氣預報和環境預警保障提供了重要支撐。
與傳統的超聲波氣象站相比，我司產品克服了對高精度計時器的需求，避免了因傳感器啟動延時、解調電路延時、溫度變化而造成的測量不準問題。該設備創新性的采用八要素一體式傳感器，可對超聲波風速風向、溫度、濕度、大氣壓、光學雨量、總輻射、負氧離子等氣象要素進行實時觀測，可實現戶外氣象參數24小時連續在線監測，通過數字量通訊接口將八項參數一次性輸出給用戶。
二、產品特點
1.頂蓋隱藏式超聲波探頭，避免雨雪堆積的干擾，避免自然風遮擋☆
2.原理為發射連續變頻超聲波信號，通過測量相對相位來檢測風速風向☆
3.風速、風向、溫度、濕度、大氣壓、光學雨量、總輻射、負氧離子八要素一體式傳感器☆
4.兩米碳鋼支架，頂部無需法蘭盤可直接套接傳感器
5.傳感器外殼采用進口ASA材質，更有效對抗鹽霧等環境，防護等級達到IP65以上
三、 技術參數
1. 風速：測量原理超聲波，0～60m/s（±0.1m/s+0.01V）分辨率0.01m/s；
2. 風向：測量原理超聲波，0～360°（±2°）；分辨率：1°；
3. 空氣溫度：測量原理二極管結電壓法，-40-80℃（±0.3℃（25℃）），分辨率0.01℃；
4. 空氣濕度：測量原理電容式，0-100%RH（±3%RH（20%~80%））,分辨率：0.01%RH；
5. 大氣壓力：測量原理壓阻式，300-1100Hpa（±0.25%），分辨率0.1hpa；
6. 光學雨量：測量原理光電式，0-4mm/min（≤±4%）,分辨率0.01mm；
7. 總輻射：測量原理光電效應，0~1242W/㎡（＜±3%），分辨率1W/㎡
8. 負氧離子：測量原理：圓筒式電極吸入式；0～10萬個/cm3,分辨率1個/cm3；測量誤差： 讀數±10%；離子遷移率≤±20%；測量分辨率：1個/cm3；
9. 北斗數傳終端：電源：穩壓電源DC12，電流3A功率：發送功率36W，待機功率1w
10. 標配北斗卡：傳輸容量260字節，報文服務1年
11. RDSS指標：通訊成功率95%
12. 發射頻率Lf0、Lf1、Lf2。
13. 信息傳輸方式：漢字、代碼、混編
14. 安裝角度：天線正垂直朝上，天線正上方無遮擋，避免安裝在強磁信號干擾的地方，比如高壓電塔，大功率基站等
15. 對外數據接口：RS485、RS232
16. 可靠性：工作溫度-20℃～+70℃，貯存溫度-40℃～+85℃，防護能力IP67
采集器供電接口：GX-12-4P,輸入電壓穩壓DC12V，帶RS485輸出json數據格式;
17. 傳感器modbus-RTU協議、GX-12-4P插頭485接口，輸出供電電壓12V/1-3A,設備配置接口：GX-12-4P插頭，輸入電壓12V
18.太陽能供電100W太陽能板100AH膠體電池、充電控制器： 150W
19. 數據上傳間隔：2分鐘-1000分鐘可調
20. 安卓7寸觸屏，屏幕分辨率：1024*600RGBLCD(選配)
21. 生產企業具有ISO質量管理體系、環境管理體系和職業健康管理體系認證
22. 生產企業具有計算機軟件注冊證書
23. 生產企業為3A信用企業
