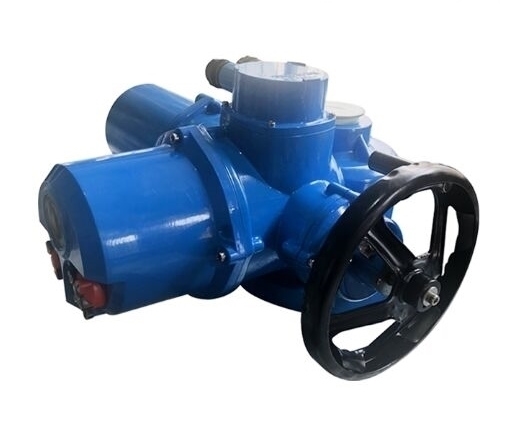

ZT系列電動執行器作為工業自動化領域的核心控制元件，廣泛應用于閥門調節、流體控制及機械設備驅動等場景。其以高精度、高可靠性及智能化為設計目標，通過電力驅動與電子控制技術的深度融合，實現了對工業過程的精準調控。本文將從機械結構、動力傳輸、智能控制三大維度解析其工作原理。
一、機械結構：模塊化設計與精密傳動
ZT系列采用一體化鑄鋁外殼，具備防塵防水（IP67防護等級）及抗沖擊性能，適應惡劣工業環境。內部機械系統由以下核心模塊組成：
1.電機組件：選用永磁同步電機（PMSM）或異步電機，提供旋轉動力源，電機轉速通過變頻調速技術實現無級控制；
2.減速機構：采用行星齒輪減速器與蝸輪蝸桿復合結構，將電機高速旋轉轉換為低速大扭矩輸出，減速比可達100:1至1000:1；
3.位置反饋單元：集成高精度旋轉編碼器（分辨率達16位/轉），實時監測執行器輸出軸的角位移，誤差小于±0.1°，為閉環控制提供數據基礎。
二、動力傳輸：電子驅動與機械轉換協同
1.電力驅動階段
當接收到控制信號（如4-20mA電流或Modbus通信指令）后，執行器內置的驅動電路板將信號轉換為PWM脈沖，調節電機輸入電壓頻率與相位，實現轉速與轉向的動態控制。例如，在閥門開度調節場景中，系統可根據設定值與反饋值的偏差，自動調整電機轉速以縮小誤差。
2.機械轉換階段
電機旋轉運動經減速機構傳遞至輸出軸，驅動閥門閥桿或機械負載。部分機型配備力矩保護裝置，當輸出扭矩超過設定閾值（如閥門卡死）時，離合器自動脫開，避免電機燒毀或機械損壞。
三、智能控制：多模式自適應與遠程管理
1.閉環控制算法
基于PID控制原理，系統持續比對編碼器反饋的實際位置與目標值，動態調整電機輸出功率，確保執行器在1秒內達到穩定狀態，超調量小于2%。
2.故障自診斷與通信功能
內置微處理器可實時監測電機溫度、電壓波動及通信狀態，異常時通過LED指示燈或HMI界面報警；支持RS485、以太網及無線Lora等多種通信協議，實現與SCADA系統或云平臺的遠程組態與數據交互。
ZT系列電動執行器通過機電一體化設計、智能控制算法與模塊化架構，構建了高效、精準、安全的工業控制解決方案。其技術特性不僅滿足石油化工、電力能源等傳統行業需求，更在智慧水務、新能源裝備等新興領域展現出強大適應性，成為推動工業4.0轉型的關鍵執行元件。
