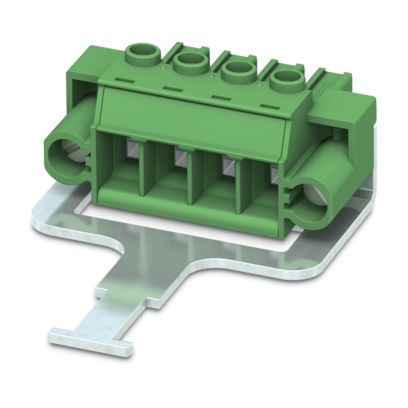

特性

額定電流IN

32 A

額定電壓 UN

1000 V

額定電壓(III/3)

1000 V

額定電涌電壓(III/3)

8 kV

額定電壓(III/2)

1000 V

額定電涌電壓(III/2)

8 kV

額定電壓 (II/2)

1000 V

額定電涌電壓(II/2)

6 kV

電氣特性

屏蔽

連接技術

類型

標準

連接器系統

COMBICON PC 5

額定橫截面

6 mm2

觸點類型

孔式插頭

互鎖

鎖定類型

螺釘鎖緊

安裝法蘭

螺釘法蘭

緊固扭矩

0.3 Nm ... 0.7 Nm

導線連接

連接方式

帶壓片的螺釘連接

導線／PCB連接方向

0 °

剛性導線橫截面

0.2 mm2 ... 10 mm2

柔性導線橫截面

0.2 mm2 ... 6 mm2

可連接導向橫截面 AWG

24 ... 10

柔性導線橫截面，帶不含絕緣套管的冷壓頭

0.25 mm2 ... 6 mm2

柔性導線橫截面，帶套管，帶塑料絕緣套管

0.25 mm2 ... 4 mm2

2根橫截面相同的導線，剛性導線

0.2 mm2 ... 2.5 mm2

2根橫截面相同的導線，柔性導線

0.2 mm2 ... 4 mm2

2根具有相同橫截面的導線，柔性，帶套管但不帶塑料套管

0.25 mm2 ... 1.5 mm2

2根具有相同橫截面的導線，柔性，帶TWIN套管及塑料套管

0.25 mm2 ... 2.5 mm2

塞規a x b／直徑

3.6 mm x 3.1 mm / 3.4 mm

剝線長度

10 mm

螺釘頭驅動方式

十字沉頭螺絲，適用Torx一字型螺絲刀 (H1L)

緊固扭矩

0.5 Nm ... 0.8 Nm (緊固扭矩≤ 4 mm2，為0.5 Nm至0.6 Nm，當緊固扭矩> 4 mm2，為0.7 Nm至0.8 Nm)

材料數據 - 聯系方法

注意事項

符合WEEE/RoHS，根據IEC 60068-2-82/JEDEC JESD 201的要求沒有晶須

接觸件材料

CU合金

表面特性

熱浸鍍錫

接線點金屬表面（頂層）

錫 (4 - 8 µm Sn)

觸點區域金屬表面（頂層）

錫 (4 - 8 µm Sn)

材料數據 - 殼體

顏色 (外殼)

黑色 (9005)

絕緣材料

PA

絕緣材料組

I

CTI符合IEC 60112

600

阻燃等級，符合UL 94

V0

符合EN 60695-2-12標準的灼熱絲可燃性指數GWFI

850

符合EN 60695-2-13標準的灼熱絲起燃性溫度GWIT

775

符合EN 60695-10-2標準的球壓試驗溫度

125 °C

環境條件

環境溫度（運行）

-40 °C ... 100 °C (取決于衰減曲線)

環境溫度（存放/運輸）

-40 °C ... 70 °C

相對濕度（存放/運輸）

30 % ... 70 %

環境溫度（組裝）

-5 °C ... 100 °C

訂貨號

1702013

包裝單位

50 pc

最小訂貨量

50 pc

銷售關鍵代碼

AADABD

產品關鍵代碼

AADABD

GTIN

4046356572422

單件重量（含包裝）

67.958 g

單件重量（不含包裝）

67.5 g

原產地

DE
