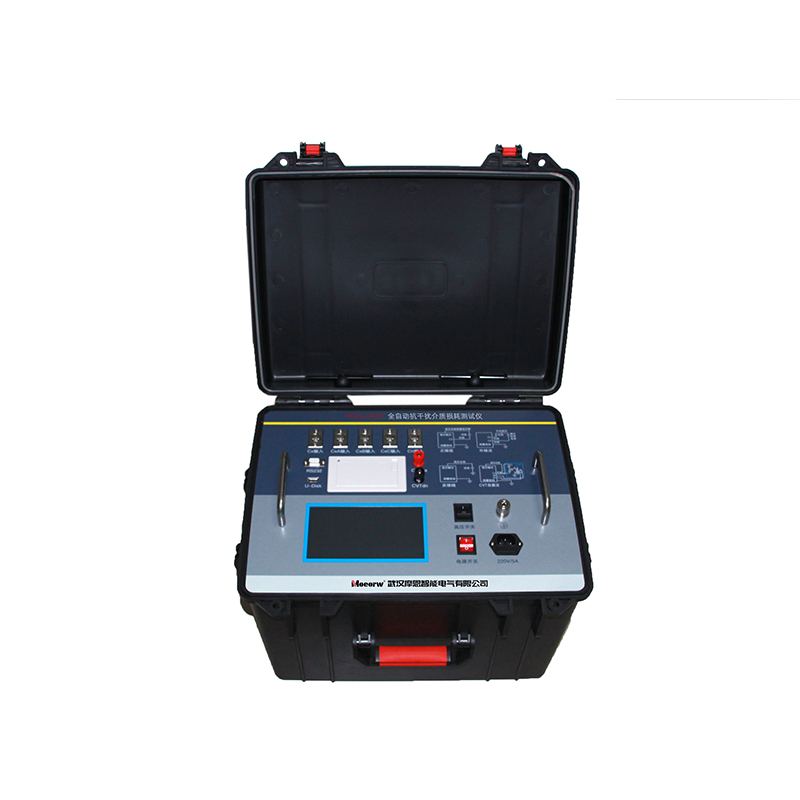

一、 全自動抗干擾介質損耗測試儀儀器概述

介損測量是絕緣試驗中很基本的方法，可以有效地發現電器設備絕緣的整體受潮劣化變質，以及局部缺陷等。在電工制造、電氣設備安裝、交接和預防性試驗中都廣泛應用。變壓器、互感器、電抗器、電容器以及套管、避雷器等介損的測量是衡量其絕緣性能的最基本方法。介質損耗測試儀突破了傳統的電橋測量方式，采用變頻電源技術，利用單片機、和現代化電子技術進行自動頻率變換、模/數轉換和數據運算；達到抗干擾能力強、測試速度快、精度高、全自動數字化、操作簡便；電源采用大功率開關電源，輸出45Hz和55Hz純正弦波，自動加壓，可提供最高10千伏的電壓；自動濾除50Hz干擾，適用于變電站等電磁干擾大的現場測試。廣泛適用于電力行業中變壓器、互感器、套管、電容器、避雷器等設備的介損測量。

二、 全自動抗干擾介質損耗測試儀性能特點

1、儀器采用傅立葉變換數字濾波技術，測量電容、介質損耗及其它參數。測試結果精度高，便于實現自動化測量。

2、儀器采用了變頻技術來消除現場50Hz工頻干擾，即使在強電磁干擾的環境下也能測得可靠的數據。

3、使用全觸摸超大液晶顯示器，操作簡單。全觸摸液晶顯示屏，超大全圖形操作界面，每個過程都非常清晰明了，操作人員不需要額外的專業培訓就能使用。輕輕觸摸就能完成整個過程的測量。

4、存儲數據：內部配備有日歷芯片和大容量存儲器，能將檢測結果隨時保存，隨時可以查看歷史記錄，并可以打印輸出。當前時間和存儲時間都能隨時顯示和打印。

5、科學先進的數據管理：儀器數據可以通過U盤導出，可在任意一臺PC機上通過專用軟件，查看和管理數據。

6、儀器操作簡便，測量過程由微處理器控制，只要選擇好合適的測量方式，數據的測量就可在微處理器控制下自動完成。

7、一體化機型，內附標準電容和高壓電源，便于現場測試，減少現場接線。

8、儀器測量準確度高，可滿足油介損測量要求，因此只需配備標準油杯，和專用測試線即可實現油介損測量。

9、具有反接線低壓屏蔽功能，在220kV CVT 母線接地情況下，對C11 可進行不拆線10kV反接線介損測量。

10、能夠做交流耐壓試驗。方便PT，CT二次做交流耐壓，400V低壓系統做耐壓試驗。

三、 全自動抗干擾介質損耗測試儀技術指標

準確度：Cx:±（讀數×1%+1pF）

tgδ:±（讀數×1%+0.00040）

抗干擾指標：  變頻抗干擾，在200%干擾下仍能達到上述準確度

電容量范圍：內施高壓：3pF～60000pF/10kV 60pF～1μF/0.5kV

外施高壓：3pF～1.5μF/10kV60pF～30μF/0.5kV

分辨率：最高0.001pF，4位有效數字

tgδ范圍：不限，分辨率0.001%，電容、電感、電阻三種試品自動識別。

試驗電流范圍：10μA～5A

內施高壓：設定電壓范圍：0.5～10kV

最大輸出電流：200mA

升降壓方式：電壓隨意設置。比如5123V。

試驗頻率： 40-70Hz單頻隨意設置。比如48.7Hz

50±0.1Hz到50±10Hz自動雙變頻隨意設置。

60±0.1Hz到60±10Hz自動雙變頻隨意設置。

頻率精度：±0.01Hz

外施高壓：正接線時最大試驗電流5A，工頻或變頻40-70Hz

反接線時最大試驗電流10kV/5A，工頻或變頻40-70Hz

CVT自激法低壓輸出：輸出電壓3～50V，輸出電流3～30A

CVT變比測量：

變比測量精度：±讀數×1%            變比測量范圍：10～99999

相位測量精度：±0.1°           相位測量范圍：0～359.9°

測量時間：約40s，與測量方式有關

輸入電源：180V～270VAC，50Hz±1%，市電或發電機供電

計算機接口：標準RS232接口，U盤插口(自動U盤存儲數據)。

打印機：熱敏微型打印機

環境溫度：-10℃～50℃

相對濕度：<90%
