一、硬件安裝與接線

模塊組裝

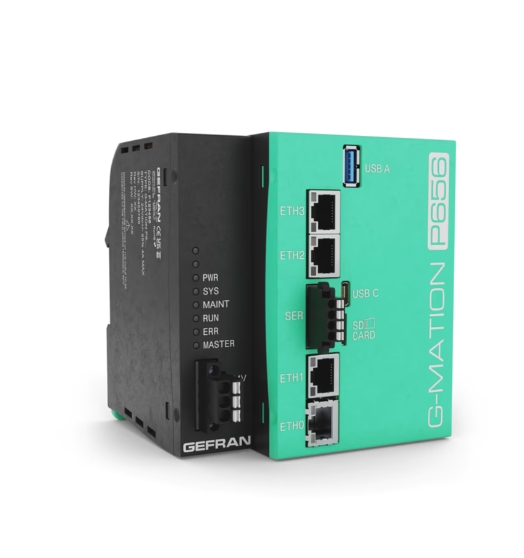

P6 系列采用模塊化設計，包含 CPU 模塊、電源模塊、I/O 模塊（數字量 / 模擬量）、通信模塊等，需根據控制需求選擇對應模塊。

安裝時將各模塊按順序嵌入導軌，通過模塊側面的卡扣或螺絲固定，確保模塊間電氣連接可靠（部分模塊需通過背板總線自動連接）。

電源連接

電源模塊需接入符合規格的電壓（如 24VDC 或 110/220VAC，具體參考手冊），注意區分輸入輸出端子，避免接反燒毀模塊。

接地端子需可靠接地（接地電阻≤4Ω），減少電磁干擾。

I/O 接線

數字量輸入 / 輸出（DI/DO）：按端子標識連接外部設備（如傳感器、電磁閥），DI 通常支持 PNP/NPN 類型，DO 需注意負載電流限制（一般≤2A / 點）。

模擬量輸入 / 輸出（AI/AO）：連接傳感器（如溫度、壓力變送器）或執行器，注意信號類型（4-20mA、0-10V 等），接線時需屏蔽層單端接地，減少干擾。

通信接口：根據需要連接以太網（用于編程或與 HMI/PLC 通信）、RS485（Modbus 等協議），確保通信線規格符合傳輸距離要求（如以太網建議超五類線，距離≤100m）。

二、系統配置與編程

軟件安裝

使用 Gefran 專用編程軟件（如 Gefran Programming Suite），安裝后通過 USB 或以太網連接控制器，連接需安裝驅動并設置通信參數（IP 地址、端口等）。

硬件配置

在軟件中創建新項目，自動掃描或手動添加已安裝的模塊（CPU、I/O 等），確認模塊型號與實際一致，配置模塊參數（如 AI 信號類型、DO 輸出方式）。

程序編寫

支持梯形圖（LD）、結構化文本（ST）等編程語言，根據控制邏輯編寫程序：基礎邏輯：通過觸點、線圈實現開關控制，利用定時器、計數器處理時序邏輯。

模擬量處理：調用內置函數（如量程轉換、濾波）處理傳感器信號，輸出控制量至執行器。

通信控制：配置 Modbus、Profinet 等協議，實現與上位機或其他設備的數據交互。

參數設置

在軟件中配置控制器運行參數（如掃描周期、故障處理方式），設置 I/O 模塊的報警閾值（如模擬量超量程報警）。

三、調試與運行

在線調試

將編寫好的程序下載至控制器（需先將 CPU 置于 “編程模式”），切換至 “運行模式” 后在線監控：觀察 I/O 狀態指示燈，確認輸入信號是否正常觸發，輸出是否按邏輯動作。

通過軟件實時監視變量值（如模擬量數值、計數器當前值），排查邏輯錯誤。

故障診斷

控制器面板設有狀態指示燈（如電源、運行、故障），故障時可通過軟件讀取故障代碼（如模塊通訊錯誤、I/O 短路），根據手冊排查原因。

模擬量信號異常時，可使用萬用表測量實際輸入 / 輸出值，判斷是否為接線問題或傳感器故障。

運行監控

正常運行時，通過 HMI 或上位機實時監控系統狀態（需提前配置通信），記錄關鍵參數（如溫度、壓力），確保設備在設定范圍內運行。

四、維護與注意事項

日常維護

定期檢查模塊接線是否松動，清潔設備表面灰塵（斷電后用干燥軟布擦拭），避免金屬粉塵進入模塊內部。

檢查電源電壓穩定性，避免電壓波動過大導致模塊損壞。

程序備份與恢復

定期通過軟件備份程序和配置文件，防止意外丟失。更換模塊或 CPU 時，可通過備份文件快速恢復系統配置。
