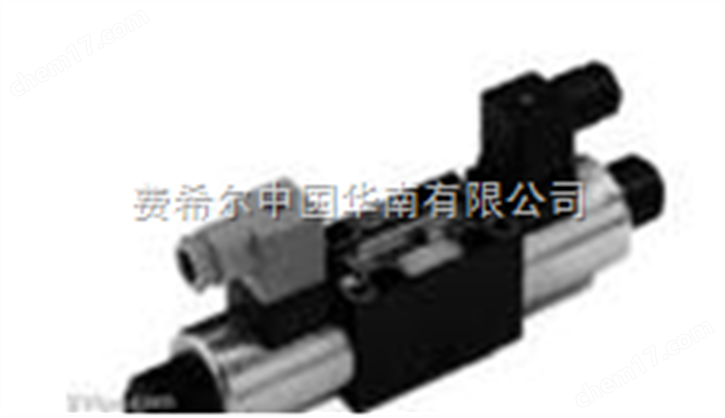

HAWE電磁閥工作壓力與流量的設置方法
1.工作壓力設置
○選型適配:
○在選擇HAWE電磁閥時,要依據實際使用場景的需求精確選型。詳細了解設備系統所需的工作壓力范圍,確保所選電磁閥的額定工作壓力能夠滿足該范圍要求。例如,如果系統正常工作壓力在2 - 5MPa之間,就需要選擇額定工作壓力至少為5MPa的電磁閥,以保證其在系統中穩定可靠運行。
○參考設備的技術參數和運行要求,考慮壓力波動情況。對于一些可能出現瞬間壓力沖擊的系統,要選擇具有一定壓力緩沖能力或能承受較高壓力峰值的電磁閥型號。
○安裝前檢查:
○在安裝電磁閥前,仔細檢查管道系統的壓力情況。使用壓力檢測設備準確測量管道內的初始壓力,確保其處于正常范圍且穩定。如果壓力異常,需排查管道是否堵塞、是否有其他設備影響壓力等問題,并進行相應處理。
○檢查電磁閥的壓力接口和密封性能。確保壓力接口與管道連接緊密,無泄漏現象。對于密封件,要檢查其是否完好無損,如有老化或損壞應及時更換,以防止壓力泄漏影響電磁閥的正常工作和系統壓力穩定。
○安裝位置考量:
○安裝位置應盡量選擇在壓力穩定、無劇烈壓力變化的區域。避免將電磁閥安裝在靠近壓力源的急變壓力區域,如高壓泵出口附近或頻繁啟停的設備下游,這些位置可能會使電磁閥承受過高的瞬間壓力沖擊,影響其使用壽命。
○安裝高度要便于操作和維護,同時要考慮到壓力對電磁閥的影響。一般來說,安裝高度不宜過高,以免在高處檢修時難以準確判斷壓力情況;也不宜過低,防止受到地面潮濕、積水等影響,并且要保證安裝位置有足夠的空間進行壓力檢測和調節操作。
○壓力調節裝置:
○如果系統需要對工作壓力進行微調,可考慮在電磁閥前端或后端安裝合適的壓力調節裝置。如減壓閥可用于降低系統壓力,使進入電磁閥的壓力保持在合適范圍內;增壓閥則可在需要提高壓力時使用。在安裝壓力調節裝置時,要按照其安裝說明書進行正確操作,確保調節精度和穩定性。
○定期檢查壓力調節裝置的工作狀態。觀察調節裝置的指針或刻度是否準確指示當前壓力,檢查調節旋鈕是否靈活,如有卡滯或顯示異常,應及時進行維修或校準,以保證其對電磁閥工作壓力的有效調節。
○壓力監測與反饋:
○安裝壓力傳感器實時監測電磁閥進出口的壓力值。壓力傳感器可以將壓力信號轉換為電信號,傳輸到控制系統中進行顯示和分析。通過監測壓力數據,能夠及時發現壓力異常情況,如壓力過高或過低,以便采取相應措施進行調整。
○將壓力監測數據與控制系統進行連接,實現壓力反饋控制。當壓力超出設定范圍時,控制系統可以自動發出指令,調整電磁閥的開度或采取其他控制措施,使工作壓力保持在穩定的設定值。例如,當壓力過高時,控制系統可指令電磁閥關閉部分開度,減少流量,從而降低壓力。
2.流量設置
○HAWE電磁閥計算流量需求:
○精確計算系統在不同工況下所需的流量。這需要考慮系統中各個設備的流量要求,如泵的流量、執行機構的動作速度等。例如,如果系統中有多個并聯的執行機構,每個執行機構的流量需求為Q1,執行機構數量為n,則總流量需求Q = n×Q1。同時,還要考慮管道的阻力損失對流量的影響,適當增加一定的余量。
○根據工藝流程和設備運行特點,分析流量的變化規律。對于一些周期性工作的系統,要確定不同階段的流量需求峰值和平均值,以便合理設置電磁閥的流量調節范圍。例如,在生產過程的啟動階段,可能需要較大的流量來快速達到工作狀態;而在穩定運行階段,流量需求相對較小。
○選型適配流量:
○根據計算得出的流量需求,選擇合適口徑和流量系數(CV值)的HAWE電磁閥。口徑大小直接影響流量的通過能力,要確保所選電磁閥的口徑能夠滿足最大流量需求,同時不能過大導致系統過于龐大和成本增加。流量系數(CV值)則反映了電磁閥在單位時間內通過的水量或其他介質的體積,CV值越大,流量越大。選擇具有合適CV值的電磁閥,使其在系統工作壓力下能夠提供穩定且滿足需求的流量。
○考慮不同介質對流量的影響。不同介質的密度、粘度等物理性質不同,會導致在相同管徑和壓力下流量有所差異。例如,對于粘度較大的介質,需要選擇流量系數稍大的電磁閥,以保證足夠的流量通過。在選型時,要參考產品樣本中針對不同介質的流量系數修正曲線或數據,準確選擇適配的電磁閥型號。
○流量調節方式:
○HAWE電磁閥通常具有多種流量調節方式。對于一些手動調節的電磁閥,可以通過旋轉調節旋鈕來改變閥芯的開度,從而調節流量大小。在調節過程中,要緩慢操作,觀察流量變化情況,并結合壓力監測數據,確保流量調節到合適的值,避免流量過大或過小影響系統正常運行。
○對于電動或氣動控制的電磁閥,可以通過控制系統發送信號來精確調節閥芯位置,實現流量的精準控制。在這種情況下,要根據系統的控制邏輯和算法,設置合適的控制參數,如控制信號的大小、頻率等,以達到穩定調節流量的目的。例如,通過PID控制算法,根據實際流量與設定流量的偏差,自動調整電磁閥的開度,使流量始終保持在設定值附近。
○流量監測與驗證:
○安裝流量測量裝置,如流量計,實時監測通過電磁閥的實際流量。流量計可以采用不同的測量原理,如電磁流量計、渦輪流量計等,根據介質的性質和測量精度要求選擇合適的流量計。通過監測流量數據,能夠直觀了解流量是否符合設定要求,以及流量在不同工況下的變化情況。
○在系統運行過程中,定期驗證流量設置的準確性。將實際測量的流量與計算得出的流量需求進行對比分析,如果發現流量偏差較大,要檢查流量計是否正常工作、電磁閥的調節裝置是否故障、管道是否有泄漏等問題,并及時進行調整和修復,確保流量始終處于合適的范圍內,滿足系統的工作需求。
