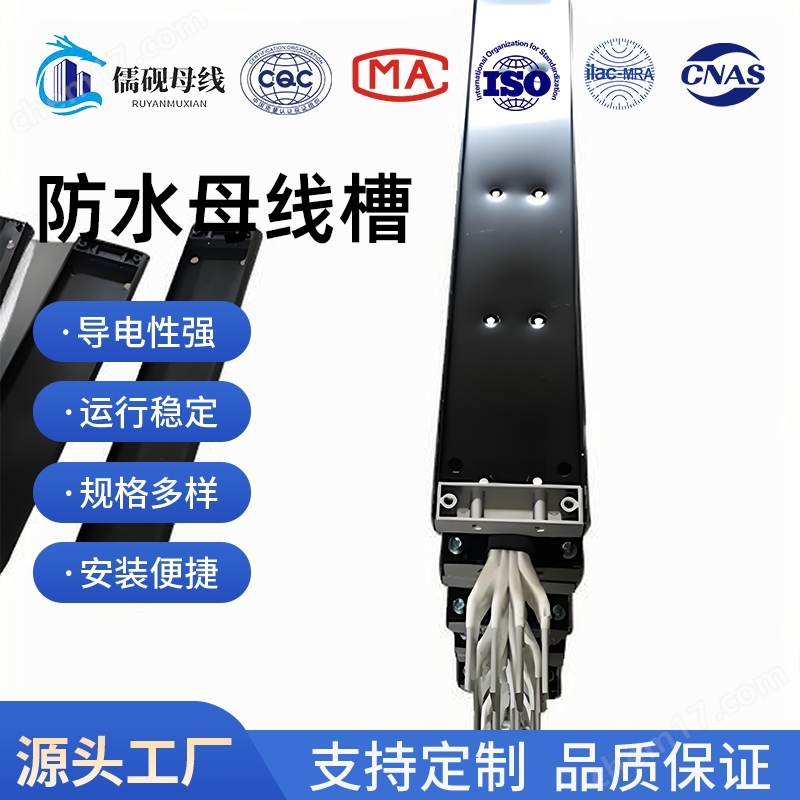

目錄:江蘇儒硯母線制造有限公司>>母線槽>> 2000A三相四線密集型母線槽
| 應用領域 | 化工 |
|---|
2000A三相四線密集型母線槽作為一種高效、可靠的電力傳輸設備，廣泛應用于工業、商業及民用建筑中。密集型母線槽以銅鋁導體多層絕緣封裝，實現6300A大電流傳輸，載流量比傳統方案提升30%，損耗降低50%，適配工業廠房、數據中心及新能源電站。全封閉結構抗震達8級，IP65防護與90分鐘耐火保障高危環境穩定供電，智能監控系統實現30年超長壽命運維。
2000A三相四線密集型母線槽結構組成
1、導體材料
高純度銅排或鋁排：導體表面鍍錫或銀處理，降低接觸電阻（銅排導電率≥98%）。多層絕緣封裝：采用聚酯薄膜（PET）、聚酰亞胺（PI）或環氧樹脂等高分子材料逐層包裹，單層絕緣耐壓≥3000V，總絕緣耐壓可達10kV以上。
2、外殼與防護
鋁合金或鍍鋅鋼板外殼：兼具機械強度與電磁屏蔽功能，防護等級達IP54/IP65（防塵防水）。
防火阻燃設計：通過UL94 V-0級阻燃認證，耐火極限≥90分鐘（符合GB/T 9978標準）。
3、連接件與插接裝置
模塊化插接箱：支持熱插拔，可在母線槽任意位置接入分支回路，插拔壽命≥5000次。彈性接觸技術：采用多點彈簧觸頭，接觸電阻≤10μΩ，降低能耗與溫升。
密集型母線槽的特點
1、高載流能力與低阻抗：導體密集排列減少磁滯損耗，相同截面積下載流量比傳統母線槽高20%~30%。阻抗≤0.1Ω/km（50Hz），電壓降小于2%（100m傳輸距離）。
2、緊湊結構與空間利用率：體積比空氣絕緣母線槽縮小40%，適用于狹小空間（如高層建筑豎井）。支持直角彎頭、T型接頭等靈活走向，減少安裝空間需求。
3、高效散熱與溫升控制：通過鋁合金外殼快速導熱，溫升≤50K（額定電流下）。內置溫度傳感器實時監測熱點，配合智能管理系統預警過載風險。
4、安全性與可靠性：全封閉結構杜絕灰塵、濕氣侵入，避免短路風險。抗震性能達8級（IEC 61537標準），適用于地震多發區域。
