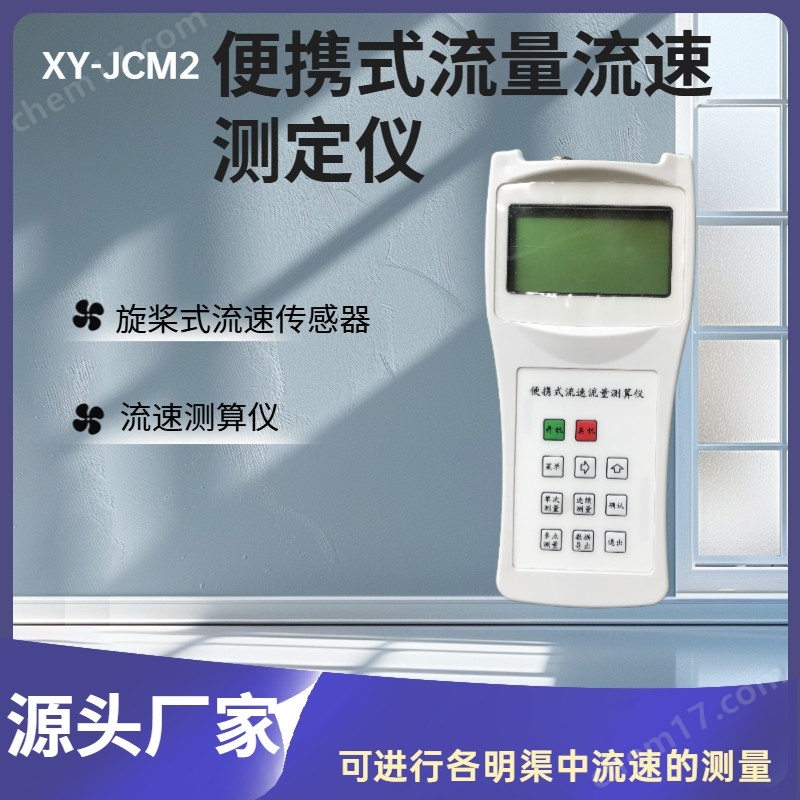

XY -JCM2水文站便攜式測算儀

XY -JCM2水文站便攜式測算儀

是專門為水文站、廠礦、環保監測站、農田排灌、水文地質調查等部門在野外進行明渠流速流量測量而研制的。

主要由旋槳式流速傳感器、流速測算儀、0.4m×4Ф16測桿組成。全套儀器置于高級鋁合金密碼箱內。可進行各明渠中流速的測量，并自動顯示流速。

技術參數

1、流速范圍：0.05～7m/s(可擴展0.06-8.00 m/s)

2、無線：具有無線接口，可與纜道等配套使用

3、旋轉回轉直徑：φ70mm

4、理論水力螺距b: 120mm

5、起轉速度V0:  0.02m/s

6、精度：＜1.5%

7、顯示：漢字液晶顯示，4行32位

8、測量方式：測桿定位測量

9、工作溫度：-20℃～60℃

10、通訊：標準RS232接口

11、存儲：可存儲100個斷面數據

12、工作電源：8.4V4200mAh,可充電

13、工作水體環境：水溫0℃～+40℃，水深0.1m～30m

測量原理

根據明渠測流的流速面積法原理設計，測出流速即可得流量  Q＝V·S（S為斷面面積）

1. 流速測定：

測流速時，由水力推動旋槳式轉子流速儀旋轉，內置信號裝置產生轉數信號，由下面公式計算流速：

             KN

    V＝————————  ＋  C（m/s）

              T

式中：V：測流時段內平均流速（m/s）

      K：槳葉水力螺距

      C：流速儀常數

      T：測流歷時（單位為S）

      N：T時段內信號數

本儀器使用時，K 、C均為常數，測流時，只要測出T和N，即可算出流速。

2. 流量的計算：

流量測定根據明渠流量測量的流速面積法，先測出流速再乘以斷面面積即得流量。
