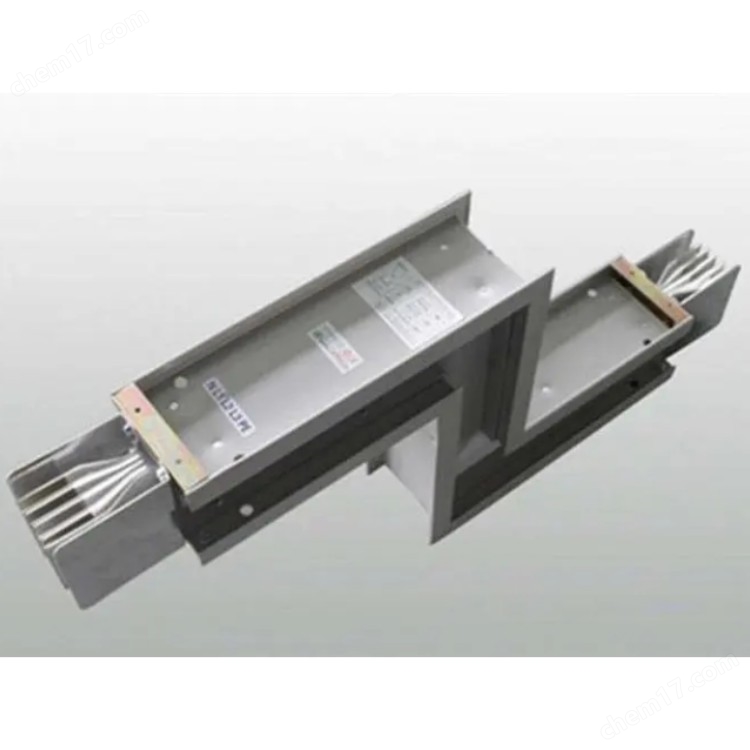

1250A插接絕緣型母線槽

產品性能

1）母線槽外殼采用鋁合金型材，重量輕，耐腐蝕，穩定性強。
2）結構合理，可實現2m以下大跨距安裝，還可作為小型照明設備的安裝支架。
3）母線槽每隔400mm設置一插口，插接箱時可帶電插接。
4）采用積木式結構，具有快速、可靠的電氣和機械連接件性能。
5）高防護等級：
6）安裝靈活方便。
7）插接箱內根據用戶要求對安裝開關或熔斷器

 1、整體式鋁合金側板結構，將導體整體包裹在金屬側板內，阻止了水汽的滲透和有害微塵的侵入，使母線整體的防護等級達到真正的IP54防護；密集母線槽等級
 2、特殊的鋁質外殼，形成無磁性扼流圈，可消減大電流母線相間渦流的傳遞、減少主母排諧波電流的通過，降低上述原因引起的發熱現象、降低長距離輸電的電壓降，顯著增強母排載流能力；
 3、整體緊密接觸導體的鋁質側板結構，可以從側板、蓋板等多立面直接傳輸、散發熱量，改善母線系統的散熱能力，提高載流量；
 4、在外殼范圍內構成了整體式接地系統，用戶可以選用此具有>50%相線容量的整體鋁質外殼作為接地導體，在發生大容量接地短路故障時，短路電流可先經過大截面的鋁質金屬外殼作有效傳輸，保護整條母線槽系統的安全運行和操作者的安全。

為了提高封閉母線槽的允許運行溫升，防止在沿海露天以及電化腐蝕嚴重的大氣對接頭的電解腐蝕，降低接觸電阻，母線電流大于或等于3000A接頭全部采用鍍銀處理，使其接頭允許溫升提高到65K，大大高于正常工作時溫升。為了使封閉母線槽的自振頻率避開產生共振的頻率范圍(對于單條母線其共振頻率范圍為35~135Hz)，并使作用于母線上的電動力減小，合理地確定絕緣子間的跨距，選擇絕緣子的型號、規格及強度等級。

（1）母線槽檢修后，送電前應當檢查母線上所有檢修過的母線隔離開關都在斷開位置，防止其他設備誤充電。

（2）待母線檢修工作結束，雙母線接線恢復固定連接方式時，密集型母線槽，經母聯開關向另一條母線充電，應使用母線充電保護，高低壓密集型母線槽，充電良好后應當解除充電保護連接片，然后進行倒母線操作，恢復固定連接方式。

母線槽就是采用高導電率的銅，鋁制材料制成，用以傳輸電能，是一款具有匯集和分配電工電能的產品。

母線槽的外殼組裝分螺栓裝配、手工鉚接、自動化鉚接。螺栓裝配成型的母線隨著運行時的不斷震動和運行時間的加長，螺栓難免有松動的，易出現因螺栓脫落造成短路事故的發生；手工鉚接避免了螺栓松動引起的故障，而且使得母線外殼電氣連續性更好，但因為是手工操作，難免有產品質量參差不齊，而且效率低下；自動化鉚接由于是流水線裝配，相對手工鉚接其工藝水準又更進一步，做到了所有產品裝配質量統一化，而且大大提高了生產效率。

1250A插接絕緣型母線槽運用“Y"型防水性接頭，銜接牢靠便利。

極限溫升值可以說是鋁合金母線槽關鍵的安全技術參數，也是體現母線槽整體性能的一個重要指標。從鋁合金母線槽的溫升我們還可以了解到以下幾個問題：

①銅牌的純度：含銅量直接與導體的電阻率相關，同樣的導體規格電阻率越大，插接式母線槽，溫升自然偏高。

②導體的截面積：同樣的結構和技術、同樣含銅量的導體截面積小，高壓母線槽溫升自然偏高。

③鋁合金母線槽的散熱性能：絕緣材料及外殼結構散熱不好，溫升自然偏高。

④連接頭結構的好壞：連接頭接觸不好，溫升也會偏高。

1、安裝場地海拔高度不超過2000米。

2、周圍空氣相對溫度不大于90%

3、周圍介質溫度不高于 40℃，不低于-25℃，在24小時內其平均溫度不超過 35℃

4、無危險的介質中，且介質中無足以腐蝕金屬和破壞絕緣的氣體與塵埃。

5、沒有雨雪侵襲的地方。（如不能滿足可特殊訂制）

6、TH型母線除上述條件下正常工作外，還適應空氣相對溫度不大于95%和有凝露、有霉菌的地方工作。

插接母線槽安裝：按照母線槽排列圖，將各節母線槽，插接開關箱，插接式母線槽生產廠家，進線箱運至各安裝地點。安裝前應逐節搖測母線槽的絕緣電阻，電阻值不得小于20MΩ。固定距離不得大于2.5m，水平敷設距地高度不應小于2.2m。各段母線槽槽的外殼連接應是可拆的，外殼間有跨接地線。兩端應可靠接地。母線槽槽的端頭應裝封閉罩。按母線槽排列圖，從起始端（或電氣豎井入口處）開始向上，向前安裝這恰恰在使得它的安全性能上存在較大隱患，一旦這種性能較差的絕緣材料老化，絕緣材料脫落加上灰塵的日積月累，使得空氣型母線產生相間短路；而密集型母線相與相間緊貼的結構，插接式母線槽支架，決定了在密集型母線絕緣材料的選用上都是當前上性能特別優的。

1、母線槽分接方便：所謂插接式母線槽，就是它利用插接的方式把主干線的電源分接到支線去，因此分接十分方便。預制分支電纜其缺點是要向工廠定制；其分支連接方式采用開口的“C"型抱箍，時間一久，能否保證緊箍力？加上每一個分支頭的價格不菲，因此預制分支電纜至今應用面仍不廣。任何一個樓面需要切斷電源，母線槽無須斷電，只要在空載的情況下，取下母線槽的插接箱即可。

2、母線槽過載能力強：母線槽過載能力強，取決于它用的絕緣材料工作溫度高，母線槽用的絕緣材料過支采用工作溫度為105℃的材料，現已開發出工作溫度為140℃以上的輻射交聯阻燃纏繞帶（PER）和輻射交聯聚烴熱收縮管。而電纜所用的絕緣材料常期工作溫度一般為95℃和105℃，因此母線槽的過載能力遠遠大于電纜。

3、其原因是電纜過載引起的也是電纜失火引起。普通電纜的絕緣層和外皮會燃燒，阻燃電纜在火焰下也會燃燒，只有在火焰離開后才不燃燒，耐火電纜不會燃燒，但價格昂貴，只有消防等不準停電的電源才用耐火電纜。母線槽外殼是鋼制的，不會燃燒，即使銅排的絕緣材料發生燃燒，火苗也不會竄到母線槽外面。

（1）母線槽檢修后，送電前應當檢查母線上所有檢修過的母線隔離開關都在斷開位置，防止其他設備誤充電。

（2）待母線檢修工作結束，雙母線接線恢復固定連接方式時，經母聯開關向另一條母線充電，應使用母線充電保護，高低壓密集型母線槽，充電良好后應當解除充電保護連接片，然后進行倒母線操作，恢復固定連接方式。
