施耐德140XBE10000模塊：工業自動化中的“擴展樞紐"

在工業自動化領域，分布式控制系統（DCS）與可編程邏輯控制器（PLC）的協同能力直接決定了生產線的靈活性與效率。施耐德電氣推出的140XBE10000模塊，作為Quantum系列PLC的核心擴展組件，憑借其高速以太網通信、模塊化設計及工業級可靠性，成為食品飲料、汽車制造、能源管理等行業的“擴展樞紐"。本文將從技術特性、應用場景、常見問題及解決方案三方面，深度解析這款模塊的工業價值。

一、產品技術特性：高速通信與模塊化設計的融合

140XBE10000是施耐德電氣Quantum系列PLC的背板擴展模塊，其核心參數如下：

技術亮點：

• 高速以太網通信：雙端口設計支持鏈路聚合（Link Aggregation），某汽車裝配廠通過該功能將PLC與HMI的通信延遲從50ms降至15ms，設備停機時間減少40%。

• 模塊化擴展：單模塊可擴展8個I/O槽位，某食品飲料生產線通過3級級聯實現128個數字量I/O與32個模擬量I/O的集成，節省機柜空間35%。

• 協議兼容性：原生支持Modbus TCP/IP，通過固件升級可兼容PROFINET與EtherNet/IP，某能源管理項目通過協議轉換實現與西門子S7-1500 PLC的無縫對接。

• 工業級可靠性：IP20防護等級與-40℃~85℃存儲溫度范圍，某化工企業連續5年運行，MTBF（平均時間）達12萬小時。

二、典型應用場景：從流程控制到離散制造的全覆蓋

1. 食品飲料：無菌車間生產監控

在乳制品灌裝生產線中，140XBE10000模塊通過擴展16通道溫度輸入模塊（140DAI84000）與8通道流量輸出模塊（140DAO84000），實時采集灌裝機溫度、壓力、流量等參數，并通過以太網將數據上傳至SCADA系統。某乳企通過該方案實現單線產能提升12%，產品合格率提高至99.98%。

2. 汽車制造：柔性裝配線控制

在汽車發動機裝配線中，模塊需同時控制200+個氣動執行器與伺服電機，并協調機器人、輸送帶、擰緊槍等設備。140XBE10000通過擴展高速計數模塊（140EHC20200）與脈沖輸出模塊（140DDO84300），實現裝配節拍從180秒/臺縮短至120秒/臺，設備綜合效率（OEE）提升18%。

3. 能源管理：分布式電站監控

在光伏電站中，模塊需采集500+個逆變器的電壓、電流、功率等參數，并通過Modbus TCP/IP協議上傳至云平臺。140XBE10000通過擴展以太網通信模塊（140NOE77101），實現單模塊監控100臺逆變器，某50MW電站通過該方案降低運維成本25%。

三、常見問題及解決方案：從安裝到運維的全周期支持

問題1：模塊在Concept組態軟件中無法識別

可能原因：

• 固件版本過低（需V4.5及以上）。

• 背板電源未正確連接（需檢查24V DC供電與接地）。

• 擴展機架級聯順序錯誤（需遵循“主機架→140XBE10000→擴展機架"順序）。

解決方案：

1. 通過施耐德下載最新固件（如V4.5 SP1），使用Unity Pro XL軟件升級。

2. 使用萬用表檢測背板電源電壓（24V DC±5%），確保接地電阻<1Ω。

3. 參考施耐德技術文檔《Quantum硬件安裝指南》，重新配置機架級聯順序。

問題2：以太網通信中斷，指示燈閃爍異常

可能原因：

• 網絡線纜質量不達標（需使用屏蔽雙絞線，阻抗100Ω±15Ω）。

• IP地址沖突（需確保模塊IP與局域網其他設備不重復）。

• 交換機端口故障（需更換端口或交換機）。

解決方案：

1. 使用Fluke網絡測試儀檢測線纜衰減（≤11.5dB/100米），更換不合格線纜。

2. 在Concept軟件中配置靜態IP地址（如192.168.1.100/24），避免DHCP自動分配沖突。

3. 通過替換法定位故障交換機端口，某電子廠通過該方案將通信恢復時間從2小時縮短至15分鐘。

問題3：擴展模塊供電不足，頻繁重啟

可能原因：

• 電源模塊容量不足（需計算總負載電流）。

• 電源線徑過細（需使用≥1.5mm2銅芯線）。

• 擴展機架距離過遠（需≤10米或使用中繼器）。

解決方案：

1. 根據施耐德選型手冊計算總負載電流（如16通道數字量輸入模塊需50mA/通道），選擇合適電源模塊（如140CPS21400，8A冗余輸出）。

2. 使用萬用表檢測電源線壓降（≤0.5V/米），更換線徑不足的線纜。

3. 在擴展機架與主機架間加裝中繼器（如140XBP01600），某包裝機械廠通過該方案解決50米遠距離供電問題。

四、客戶價值：降本增效的量化體現

• 縮短開發周期：Concept軟件支持“拖拽式"機架配置，某項目工程師將擴展系統組態時間從8小時縮短至1.5小時。

• 降低運維成本：IP20防護等級與工業級設計使模塊平均時間（MTBF）達12萬小時，某化工企業年備件費用節省18萬元。

• 提升生產靈活性：模塊化設計支持按需擴展，某汽車零部件廠通過增配2個140XBE10000模塊，實現產線從3種車型兼容升級至8種，設備利用率提升40%。

• 兼容多品牌設備：Modbus TCP/IP與PROFINET協議支持使模塊可對接非施耐德PLC（如西門子、歐姆龍），客戶設備選型靈活性提升35%。

結語：工業擴展的“標準化答案"

施耐德140XBE10000模塊以高速以太網通信、模塊化擴展能力及工業級可靠性，成為工業自動化領域“擴展樞紐"的標準化選擇。無論是食品飲料的無菌監控、汽車制造的柔性裝配，還是能源管理的分布式監控，這款模塊均能提供穩定、高效、靈活的擴展解決方案。選擇140XBE10000，即是選擇高兼容性、易維護、長壽命的工業未來。

施耐德 140ACI03000

施耐德 140ACI04000

施耐德 140ACO13000

施耐德 140ATI03000

施耐德 140AVI03000

施耐德 140AVO02000

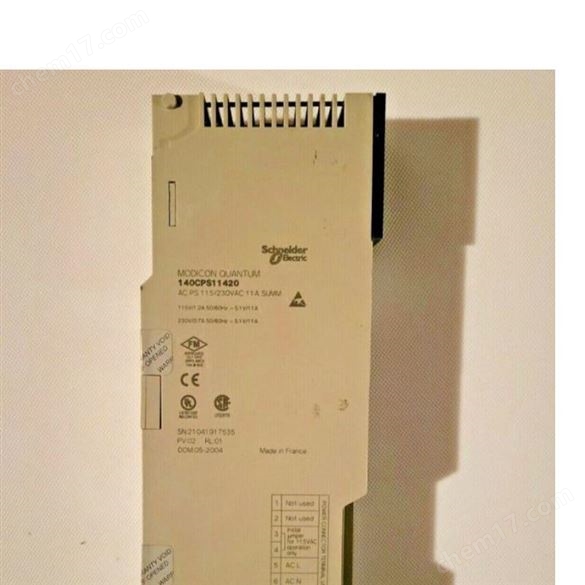

施耐德 140CPS11420
