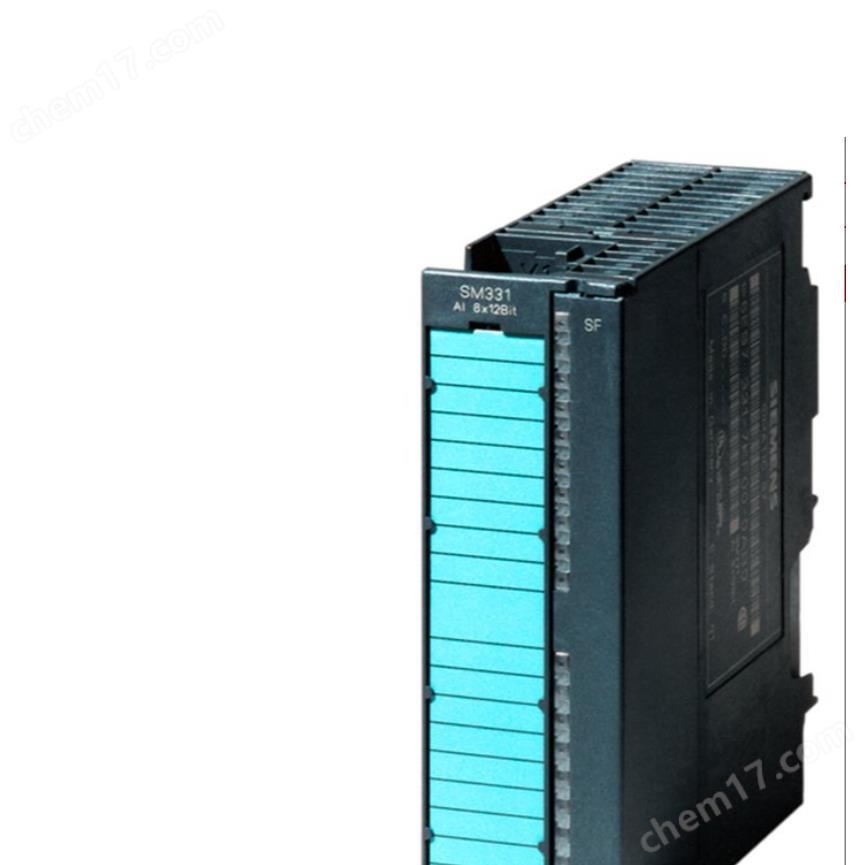

西門子6ES7331-7KB02-0AB0模塊：工業模擬量采集的精準之選

在工業自動化控制系統中，模擬量信號的精準采集與處理是確保生產過程穩定、產品質量可靠的核心環節。西門子6ES7331-7KB02-0AB0模塊作為S7-300系列的高性能模擬量輸入模塊，憑借其16位高精度轉換、多通道靈活配置及工業級抗干擾能力，成為化工、電力、冶金等行業自動化項目的方案。本文將從技術特性、應用場景及選型建議三個維度，深度解析這款模塊的核心價值。

一、技術特性：精準、靈活與可靠的融合

1. 16位高精度模擬量采集

6ES7331-7KB02-0AB0模塊支持8路差分輸入通道，每通道配備獨立16位A/D轉換器，分辨率達1/65536，可精準捕捉微小信號變化。例如，在溫度測量場景中，配合Pt100熱電阻使用時，溫度分辨率可達0.01℃，滿足精密控制需求。

2. 多類型信號兼容性

模塊支持多種模擬量信號輸入，包括：

• 電壓信號：±10V、±5V、±2.5V、0-10V、0-5V

• 電流信號：0-20mA、4-20mA（需外接250Ω電阻）

• 電阻信號：支持2/3/4線制熱電阻（Pt100、Pt1000）

• 熱電偶信號：K/J/E/T/N/R/S/B型熱電偶直接接入

用戶可通過STEP 7軟件靈活配置每通道的信號類型，無需硬件跳線，顯著提升調試效率。

3. 工業級抗干擾設計

• 電磁兼容性：符合IEC 61131-2標準，通過屏蔽雙絞線電纜和一點接地設計，有效抑制工業現場的電磁干擾。

• 隔離保護：輸入通道與背板總線之間采用光電隔離，隔離電壓達2500V AC，避免因接地環路導致的信號失真。

• 過載保護：每通道獨立配置過壓/過流保護電路，可承受±30V電壓沖擊或50mA過流，確保模塊在異常工況下不受損。

4. 智能診斷與維護

模塊內置診斷功能，可實時監測：

• 通道狀態：斷線、短路、超量程等故障自動檢測

• 模塊溫度：內置溫度傳感器，防止過熱損壞

• 電源狀態：監測24V DC供電電壓穩定性

診斷信息通過背板總線傳輸至CPU，用戶可通過STEP 7軟件查看詳細錯誤日志，快速定位故障點。

二、應用場景：覆蓋全行業的模擬量采集需求

1. 化工行業：過程參數精準控制

在化工反應釜控制中，6ES7331-7KB02-0AB0模塊可同步采集溫度、壓力、液位、pH值等關鍵參數：

• 溫度控制：連接Pt100熱電阻，實現±0.5℃的PID調節精度

• 壓力監測：接入4-20mA壓力變送器，量程覆蓋0-10MPa

• 液位測量：配合雷達液位計，輸出0-10V信號，分辨率達1mm

某化肥廠采用該模塊后，反應釜溫度波動范圍縮小至±1℃，產品合格率提升15%。

2. 電力行業：發電機組狀態監測

在火電廠發電機組監控系統中，模塊用于采集：

• 振動信號：連接加速度傳感器，監測轉子振動幅值

• 軸承溫度：通過K型熱電偶實時跟蹤軸承溫升

• 電氣參數：接入電壓/電流互感器，測量三相電壓、電流及功率因數

其16位高精度轉換能力可捕捉0.1%的微小變化，為設備預測性維護提供可靠數據支持。

3. 冶金行業：連鑄機液位控制

在鋼鐵連鑄生產中，模塊通過連接紅外液位計，實現結晶器鋼水液位的閉環控制：

• 采樣周期：10ms高速采集，滿足動態控制需求

• 控制精度：液位波動控制在±1mm以內

• 抗干擾能力：有效屏蔽高溫、強電磁場干擾

某鋼廠應用后，連鑄坯表面缺陷率降低40%，年節約質量損失超千萬元。

4. 環保行業：污水處理參數監測

在污水處理廠SCADA系統中，模塊用于采集：

• 溶解氧（DO）：連接極譜法傳感器，測量范圍0-20mg/L

• 污泥濃度（SS）：接入光學傳感器，輸出4-20mA信號

• pH值：配合玻璃電極，實現0-14pH范圍測量

其多通道靈活配置特性，可同時滿足不同參數的采集需求，降低系統復雜度。

三、選型建議：匹配項目需求的黃金法則

1. 明確通道數量與信號類型

• 8通道以下需求：選擇6ES7331-7KB02-0AB0（8通道）

• 16通道需求：推薦6ES7331-7KF02-0AB0（16通道，支持熱電偶）

• 特殊信號需求：如需RTD/熱電偶專用模塊，可選6ES7331-7PF01-0AB0

2. 評估環境適應性

• 高溫環境：選擇符合IEC 60068-2-6標準的模塊，工作溫度范圍擴展至-40℃至+85℃

• 防爆需求：在易燃易爆場所，需選用ATEX認證的防爆型模塊

• 防護等級：IP20標準防護，如需更高防護，可配置防護罩或安裝于控制柜內

3. 選擇可靠供應商

推薦通過西門子授權代理商采購，例如：

• 上海詩幕自動化設備有限公司：提供原廠質保、48小時快速發貨及終身技術支持

• 長沙懿恒自動化設備有限公司：支持項目定制化服務，免費提供技術咨詢與方案設計

四、行業案例：實測數據見證價值

案例1：某制藥企業潔凈車間環境監控

原系統采用傳統儀表采集溫濕度、壓差等參數，數據分散且難以集成。更換為6ES7331-7KB02-0AB0模塊后：

• 集成度提升：單模塊替代8立儀表，節省機柜空間60%

• 數據精度：溫度測量誤差從±0.5℃降至±0.1℃

• 維護成本：年故障率從12%降至2%，維護工時減少70%

案例2：某水泥廠窯爐溫度控制優化

通過部署該模塊構建分布式控制系統，實現：

• 多區段溫度同步采集：16個熱電偶通道實時監測窯內溫度場

• 控制響應速度：從傳統PID的30秒縮短至5秒

• 能耗降低：煤耗下降8%，年節約成本超200萬元

結語：精準采集，驅動工業智能化升級

西門子6ES7331-7KB02-0AB0模塊以其"高精度、高可靠、高靈活"的特性，成為工業模擬量采集領域的產品。無論是提升生產效率、優化能源管理，還是構建智能工廠，這款模塊都能提供強有力的支持。
