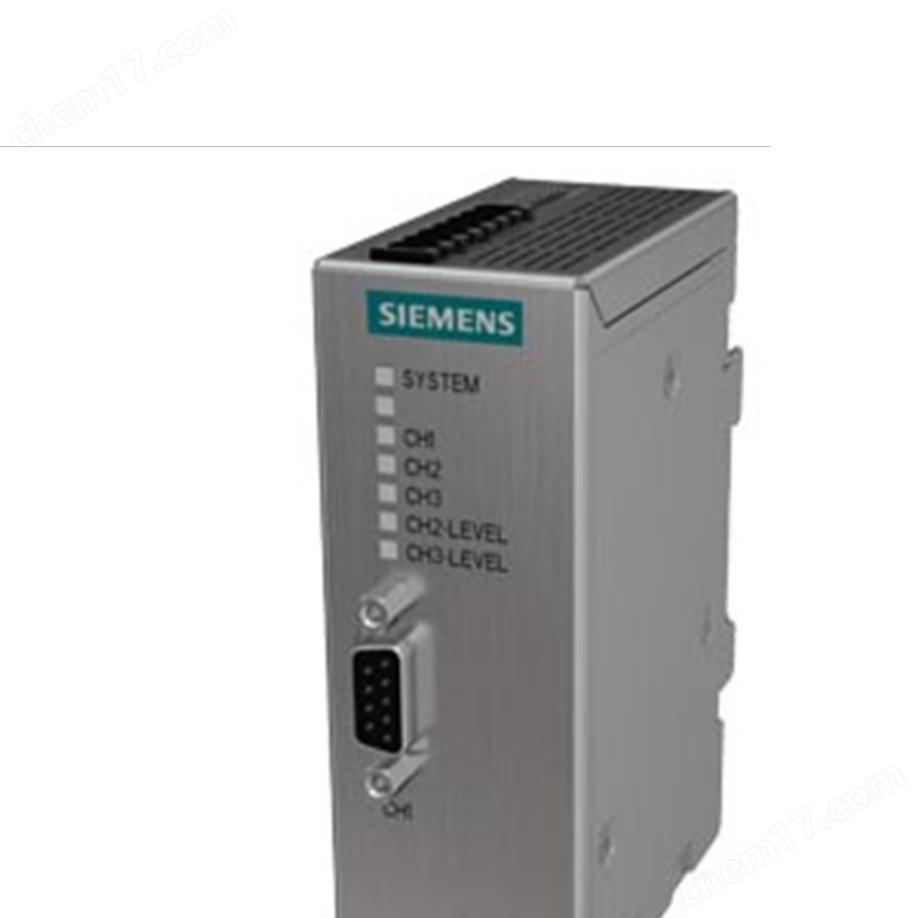

西門子光學鏈接模塊

6GK1503-2CB00

西門子光學鏈接模塊

西門子6GK1503-2CB00模塊：PROFIBUS光纖通信的穩定之選

在工業自動化領域，PROFIBUS作為經典的現場總線技術，憑借其高可靠性、靈活性和實時性，廣泛應用于離散制造、過程控制及基礎設施監控等場景。然而，在強電磁干擾、長距離傳輸或復雜拓?fù)浣Y(jié)構中，傳統銅纜通信往往面臨信號衰減、噪聲干擾等問題。西門子6GK1503-2CB00模塊作為PROFIBUS OLM（光學鏈接模塊）系列的核心產品，通過光纖通信技術為工業網絡提供了高效、穩定的解決方案。本文將深入解析該模塊的技術參數、應用場景，并針對常見使用問題提供專業解答。

一、6GK1503-2CB00模塊產品信息概覽

二、6GK1503-2CB00核心優勢與應用場景

1. 抗干擾與長距離傳輸

• 優勢：光纖通信可避免電磁干擾（EMI）和射頻干擾（RFI），確保在高壓變電站、焊接車間等強電磁環境中穩定運行；支持單模光纖傳輸15公里，滿足跨廠房、跨區域通信需求。

• 應用場景：電力監控（高壓開關柜通信）、冶金軋鋼（軋機控制系統）、油氣管道（遠程閥室監控）。

2. 靈活的拓?fù)渑c冗余設計

• 優勢：支持環形冗余網絡（MRP），單點故障時自動切換至備用路徑（切換時間<200ms）；通過DIP撥碼開關快速配置線性、星型或環形拓?fù)洹?/p>

• 應用場景：汽車制造（焊裝車間機器人控制）、水處理（分布式泵站監控）、智能交通（隧道照明控制）。

3. 高可靠性與易維護性

• 優勢：金屬外殼屏蔽設計，IP20防護等級適應工業環境；LED指示燈實時顯示通信狀態，跨測量端子支持電壓監測，便于故障快速定位。

• 應用場景：化工生產（防爆區域設備聯網）、制藥（潔凈車間自動化）、食品加工（包裝線控制）。

4. 兼容性與擴展性

• 優勢：兼容西門子S7-300/400、S7-1200/1500系列PLC及第三方PROFIBUS設備；支持通過光纖轉換器擴展至千兆以太網。

• 應用場景：設備改造升級（銅纜改光纖）、多站點協同控制（如AGV調度系統）、混合網絡（電/光信號混合傳輸）。

三、常見使用問題及解答

問題1：如何配置環形冗余網絡？

解答：

1. 硬件連接：

• 將兩個6GK1503-2CB00模塊的光纖接口通過單模光纖首尾相連，形成環形拓?fù)洹?/p>

• 確保每個模塊的RS-485接口連接至PROFIBUS主站（如PLC）或從站設備。

2. DIP撥碼設置：

• 將模塊頂部的DIP開關撥至“Ring"模式（具體位置參考手冊）。

• 在TIA Portal中配置PROFIBUS網絡，啟用“媒體冗余協議"（MRP），并分配主環與備環角色。

3. 驗證與測試：

• 觀察模塊LED指示燈，確認“Ring"狀態燈常亮。

• 拔掉主鏈路線纜，驗證備用路徑是否自動激活（切換時間<200ms）。

問題2：如何解決光纖通信中斷問題？

解答：

1. 檢查物理連接：

• 確認光纖接頭是否插緊，BFOC插座無灰塵或損壞。

• 使用光纖測試儀（如光功率計）檢測光信號強度（建議-15dBm至-3dBm）。

2. 排查網絡配置：

• 在TIA Portal中檢查PROFIBUS地址是否沖突（如從站地址重復）。

• 確認光纖傳輸速率與模塊設置一致（如12 Mbit/s）。

3. 環境干擾排查：

• 避免光纖彎曲半徑過小（建議>10倍光纖直徑）。

• 遠離強光源（如激光焊接設備）或振動源。

問題3：如何擴展傳輸距離至15公里？

解答：

• 光纖選擇：

• 使用單模光纖（SMF，9/125μm）與SC/LC接口，波長1310nm或1550nm。

• 避免使用多模光纖（MMF），因其傳輸距離限制在800米以內。

• 模塊配置：

• 在TIA Portal中啟用“長距離模式"，調整信號強度與誤碼率閾值。

• 若需更遠距離，可級聯中繼器（如西門子OLM G12系列）。

問題4：如何通過信號觸點監測模塊狀態？

解答：

• 信號觸點功能：

• 模塊提供2個信號觸點（常開/常閉），可輸出通信狀態、電源狀態或自定義報警信號。

• 接線與配置：

1. 將信號觸點連接至PLC數字量輸入模塊（如S7-300的DI模塊）。

2. 在TIA Portal中配置信號觸點映射關系（如“通信故障"對應觸點1）。

• 應用示例：

• 當光纖鏈路中斷時，信號觸點1閉合，PLC檢測到輸入信號并觸發報警。

四、結語

西門子6GK1503-2CB00模塊憑借其抗干擾、長距離、高可靠及靈活拓?fù)渲С郑蔀楣I(yè)PROFIBUS光纖通信的核心組件。無論是電力、冶金、化工還是智能交通領域，該模塊均能提供穩定的數據傳輸保障。通過本文的技術解析與問題解答，企業可快速掌握其使用技巧，避免常見故障。如需進一步咨詢或采購，請聯系西門子授權經銷商或訪問其，獲取定制化網絡解決方案與技術支持。選擇6GK1503-2CB00，為工業4.0時代的智能化生產奠定堅實基礎！
