瑞典GOPA氣缸KE160-80 KE160-50 MD300-40



瑞典GOPA氣缸KE160-80屬于GOPA的推力缸078系列

Gopa 推力缸 078 系列的壓力高達 8 bar （0.8 MPa），當您需要大力和小空間時，它是一個完、美的結構元件。由于氣缸結構緊湊，尺寸小，推力缸特別適用于夾持、彎曲、沖孔、進給、沖壓、鉚接等。
078 系列活塞類型有單作用和雙作用兩種類型。在 6 bar 壓力 （0,6 MPa） 下，活塞推力缸的力為 1600 N、3000 N 和 25000 N。行程在 50-100 mm 之間。
Gopa 的推力缸 078 系列將現代實用的設計與全新的結構相結合，為標準化工業部件提供了對功能和安全作的高要求。推力缸還可以在一個小地方結合大力，并且憑借堅固耐用的設計，它獲得了廣泛的應用領域。

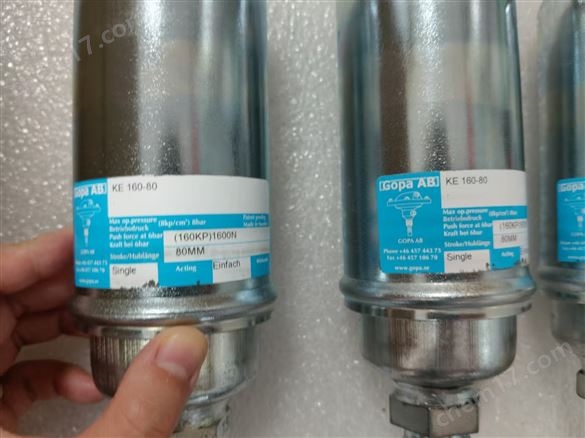

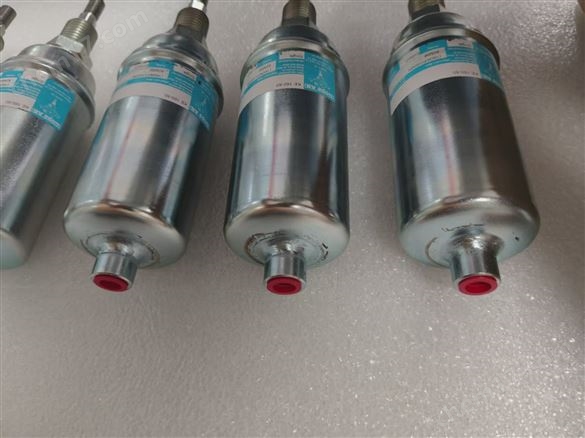

KE160-80屬于活塞式推力缸

Serie 078 是從著名的 Olofstr?m 推力缸和 將實用的設計與高性能和長壽命相結合。活塞式 氣缸的行程為 50、60、80 和 100 毫米。

推力為 25000 牛頓的最大活塞式氣缸可單獨使用 或雙作用。標準活塞桿材料為 SS 1650 鋼。不銹鋼棒 可用。活塞桿有一個方形的扳手握把，很容易更換。

KE 系列（單作用，帶復位彈簧）

KE 系列活塞式推力缸具備復位彈簧，按推力和行程細分型號：

KE 160 系列：0.5 MPa 下推力為 1600 N，含 50 mm（KE 160-50）和 80 mm（KE 160-80）行程。復位彈簧推力分別為 220 N（50 mm）和 120 N（80 mm），排量對應 0.12 dm3、0.2 dm3；入口接口為 R1/4"，安裝尺寸 A 均為 66 mm，B 尺寸隨行程為 192 mm（50 mm）、222 mm（80 mm）。

KE 300 系列：0.5 MPa 下推力提升至 3000 N，行程同樣為 50 mm（KE 300-50）、80 mm（KE 300-80）。復位彈簧推力與 KE 160 同行程型號一致（50 mm 時 220 N，80 mm 時 120 N），排量均為 0.3 dm3；入口接口 R1/4"，A 尺寸 93 mm，B 尺寸對應 192 mm（50 mm）、222 mm（80 mm）。

KE 2500 系列：推力達 25000 N，行程為 60 mm（KE 2500-60）、100 mm（KE 2500-100）。復位彈簧推力均為 900 N，排量分別為 2.750 dm3（60 mm）、3.5 dm3（100 mm）；入口接口升級為 R1/2"，A 尺寸統一為 268 mm，B 尺寸隨行程為 345 mm（60 mm）、385 mm（100 mm）。

KD 系列（雙作用，無復位彈簧）

KD 系列為雙作用設計（無復位彈簧，復位彈簧推力標注為 “-"），僅涵蓋 25000 N 推力級別：

KD 2500 系列：行程為 60 mm（KD 2500-60）、80 mm（KD 2500-80）。排量方面，60 mm 行程為 3.5 dm3；80 mm 行程呈現 3.4 dm3 和 4.3 dm3 兩個數值（推測對應伸縮雙向排量）；入口接口為 R1/2"，A 尺寸 268 mm，B 尺寸隨行程為 345 mm（60 mm）、385 mm（80 mm）。

以上參數中，“推力" 基于 0.5 MPa 壓力，安裝尺寸 A、B 為幾何定位參數，入口尺寸明確接口規格，排量反映缸體容積特性，復位彈簧推力僅針對 KE 單作用系列。

瑞典Gopa 推力缸始于20世紀60 年代，目前已售出超數百萬個。Gopa AB由Industriverken Pl?t & Emalj AB公司擁有。

Gopa AB的推力缸適用于多個行業如工業自動化、造紙過程和熔爐工業中的閥門和氣缸的處理。

Gopa AB 范圍是對推力油缸制造過程的設計和管理，通過了 ISO 9001 和 ISO 14001 認證。

制造和銷售專為在狹小空間內提供強大推力能力而設計的推力油缸。主要產品有隔膜式推力缸、活塞式推力缸，Gopa 推力缸有 14 種不同的型號可供選擇，以滿足您的推力容量需求。

常用產品：氣缸、膜片、隔膜

常用型號：KE160-50、MD300-40、MD600-50、KE160-80、MD1200-50、MD-300-40-S01、991685133、KD2500-60、KD2500-80、KE 160-50 46970 016N000009、KE 160-80、KE160-50G、KE300-80、MD 300-40 RFR、MD300-40-S1


拓展閱讀
GOPA隔膜式推力缸

078 系列膜片式有單作用和雙作用可供選擇。在 6 bar 壓力 （0,6 MPa） 下，隔膜推力缸的力為 3000 N、6000 N 和 12000 N。行程在 40-50 毫米之間。
隔膜推力缸也可提供不銹鋼 W1.4401/316 材質。在 300、600 和 1200 類型上。隔膜推力油缸滿足了船舶部門和加工工業等苛刻和惡劣環境中的應用。
隔膜式推力缸 078 系列，最大 0.8 MPa （110 psi）

078 系列隔膜式氣缸有單作用和雙作用可供選擇。 進氣口朝向側面，以最大限度地降低整體高度。

隔膜由紡織增強丁腈橡膠制成。他們在中心孔周圍有一個額外的加固和一個 三角形邊緣輪廓以形成正面密封。標準活塞桿材料為 SS 1650 鋼。不銹鋼棒是 可用。活塞桿有一個方形的扳手握把，很容易更換。

隔膜推力缸也可提供不銹鋼 W1.4401/316 材質。在 300、600 和 1200 類型上。隔膜推力油缸滿足了船舶部門和加工工業等苛刻和惡劣環境中的應用。

型號有：ME 300-40、MD 300-40、ME 600-50、MD 600-50、ME 1200-50、MD 1200-50

GOPA AB常用備件型號有：906534-80、906533-80、906532-80、906525-80、906524-80、906523-80、991683401、991683402、991683403、*991685502、*991685523、*991685522、991683155、991683158、991683162、991685416、991685420、991685425、991684764、991684769、991684770、991685133、991685136、991685140、991684191、991684194、991684188、991682131、991682202、991682136等

瑞典GOPA氣缸KE160-80 KE160-50 MD300-40

GOPA AB備件

GOPA 品牌推力缸及配套壓機支架的備件，核心圍繞 不同系列推力缸（及壓機支架）的備件識別與選型。需要備件選型，歡迎聯系天津瑞思拜科技。

備件產品系列劃分：

按 結構類型（隔膜式 / 活塞式） 和 產品代系（078 系列、1000 舊型系列） ，以及配套裝置（壓機支架），分為 5 大模塊：

隔膜 078 系列：隔膜結構的 078 代推力缸備件；

活塞 078 系列：活塞結構的 078 代推力缸備件；

隔膜 1000 系列（舊類型）：隔膜結構的 1000 舊型推力缸備件；

活塞 1000 系列（舊類型）：活塞結構的 1000 舊型推力缸備件；

壓機支架（Press stand）：推力缸配套的壓機支架備件。

模塊內容結構：

每個系列模塊均包含 兩部分核心信息：

結構剖面圖：標注零件的位置編號（如 “1、2、3…"），直觀展示零件裝配關系；

備件規格表：列示 “位置 - 零件名稱 - 對應型號的備件編號"，實現 “視覺定位 + 數據查詢" 的關聯。

備件表樣式舉例
