AD-117型超聲波測厚儀
產品介紹：
1.概述：
AD-117型超聲波測厚儀，采用的高性能、低功耗微處理器技術，基于超聲波測量原理，可以測量金屬及其它多種材料的厚度，并可以對材料的聲速進行測量?？梢詫ιa設備中各種管道和壓力容器進行厚度測量，監測它們在使用過程中受腐蝕后的減薄程度，也可以對各種板材和各種加工零件作測量。本儀器可廣泛應用于石油、化工、冶金、造船、航K、航天等各個領域。
2、技術參數：
測量范圍：0.75-300mm(鋼).
顯示精度：0.01mm
測量誤差：1 mm～10 mm :±0.05mm 10mm～200mm :(±0.5%H+0.1)mm
管道測量下限（鋼）：Φ20mm×2.0mm
測量周期：2次/秒
測量頻率：5MHz
聲速范圍：1000-9999m/s
顯示：4位半數字LCD顯示，帶冷光源照明顯示
零位調整：探頭放在測厚儀試塊上按鍵自動調零
線性校正：微處理器程序自動線性校正(即V Path自動補償)
報警功能：可設置限界，對限界外的測量值能自動蜂鳴報警
工作電壓：3V（2節AA尺寸堿性電池串聯）
關閉：連續2分鐘無動作自動關閉，有開關按鈕
顯示內容：厚度值、耦合狀態、電量狀態，可顯示CAL標定狀態、聲速
外形尺寸：132 X 76.2 mm
整機重量：345g
3、主要功能
1、適合測量金屬(如鋼、鑄鐵、鋁、銅等)、塑料、陶瓷、玻璃、玻璃纖維及其他任何超聲波的良導體的厚度；
2、 可配備多種不同頻率、不同晶片尺寸的探頭使用；
3、 具有探頭零點校準、兩點校準功能,可對系統誤差進行自動修正；
4、 已知厚度可以反測聲速，以提高測量精度；
5、 具有單點測厚和掃描測厚兩種測厚工作模式；
6、 可預先設置厚度值上、下限，超出范圍自動報警；
7、 具有耦合狀態提示功能；
8、 有EL背光顯示，方便在光線昏暗環境中使用；
9、 有剩余電量指示功能，可實時顯示電池剩余電量；
10、 具有自動休眠、自動關機等節電功能；
11、 帶有RS232接口，可以方便、快捷地與PC機進行數據交換和參數設定?？梢赃B接到微型打印機（廠家型號）打印測量報告。
12、 可選擇配備微機軟件，具有傳輸測量結果、測值存儲管理、測值統計分析、打印測值報告等豐富功能；
13、 密封的金屬外殼，小巧、便攜、可靠性高，適用于惡劣的操作環境，抗振動、沖擊和電磁干擾；
4、工作原理
本儀器對厚度的測量，是由探頭產生超聲波脈沖透過耦合劑到達被測體，一部分超聲信號被物體底面反射，探頭接收由被測體底面反射的回波，地計算超聲波的往返時間，并按下式計算厚度值，再將計算結果顯示出來。
式中：
H－測量厚度；
v－材料聲速；
t－超聲波在試件中往返一次的傳播時間。
5、儀器配置
表1儀器配置
| 序號 | 名稱 | 數量 | 備注 |
標準配置 | 1 | 主機 | 1臺 |
|
2 | 標準探頭（5MHz） | 1只 |
| |
3 | 耦合劑 | 1瓶 |
| |
4 | ABS儀器箱 | 1只 |
| |
5 | 隨機資料 | 1份 |
| |
6 | 電池倉工具 | 1把 |
| |
7 | AA(5號)尺寸堿性電池 | 2只 |
| |
可選配置 | 8 | 粗晶探頭（2MHz） |
|
|
9 | 微徑探頭（7.5MHz） |
|
| |
10 | 高溫探頭（5MHz） |
|
| |
11 | 微型打印機 | 1臺 |
| |
12 | 打印線纜 | 1條 |
| |
13 | 數據管理軟件 | 1套 | 計算機上應用 | |
14 | 通訊線纜 | 1條 |
|

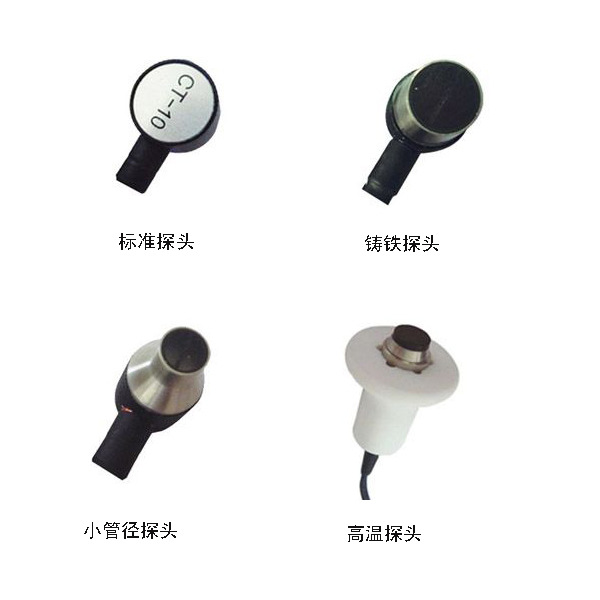

表2 探頭選擇
名稱 | 型號 | 頻 率 (MHZ) | 探 頭 直 徑 | 測量范圍 | z-ui小管徑 | 特性描述 |
粗晶探頭 | N02 | 2 | 22mm | 3.0mm～300.0mm（鋼） 40mm以下(灰鑄鐵HT200) | 20 | 用于鑄鐵等粗晶材質的測量 |
標準探頭 | N05 | 5 | 10mm | 1.2mm～230.0mm（鋼） | Φ20mm×3.0mm | 通用 |
標準探頭 | N05/90° | 5 | 10mm | 1.2mm～230.0mm（鋼） | Φ20mm×3.0mm | 通用 |
微徑探頭 | N07 | 7 | 6mm | 0.75mm～80.0mm（鋼） | Φ15mm×2.0mm | 用于薄壁及小弧面的測量 |
高溫探頭 | HT5 | 5 | 14mm | 3～200mm （鋼） | 30 | 用于溫度小于300℃的材料的測量 |
