一、產品簡介:
JM742X液動池底排泥閥的適用介質為原生污水，本產品用于自來水公司或其它公司各類水池，安裝在池底排除池內泥沙。池底排泥閥常用于城市水廠、污水處理廠的沉淀池底排放污泥用；還可通過電動二位四通換向電磁閥實現遠程控制。
二、產品性能：

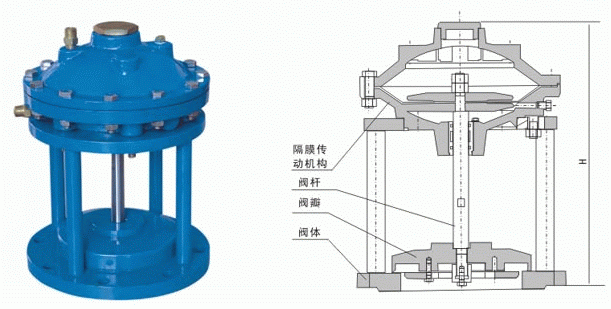

該隔膜式池底排泥閥有閥體，上下隔膜腔、膜片、閥桿組成。上下隔膜腔作用為液體工具，液體作為動力，膜片、閥桿作為開關。開啟只需要通電很快可打開閥板。此池底排泥閥須利手動換向閥或電磁閥可遠距離控制開關。該排泥閥密封強、開關性能好、檢修方便，使用壽命可達五年以上，保質期為十二個月。
三、工作原理：
JM742X液動池底排泥閥是由主閥、二位四同換向閥以及閥瓣等零件組成。當二位四通換向閥處于一態位，主閥中腔進水，上腔通往大氣，膜片在水的壓力下帶動閥瓣上升，主閥開啟，池底的泥沙等污物開始排放；當二位四通處于二態位，主閥中腔水排向水池，上腔進水，關閉主閥，停止泥沙的排放。此隔膜式池底排泥閥安裝在各類沉淀池的底部壁外，用以排除池底的泥沙污物。其由換向閥控制啟閉動作，反應迅速，關閉準確。
四、技術參數：
工作壓力 | 1.0Mpa |
介質 | 水 |
使用溫度 | 常溫 |
隔膜室工作壓力 | 0.3-1.0 |
隔膜室工作液 | 氣、清水 |
五、零件材料：
閥體 | HT200 |
隔膜上腔 | HT200 |
隔膜下腔 | HT200 |
閥板 | HT200 |
閥桿 | 不銹鋼 |
拼帽 | A3鋼 |
隔膜片 | 耐磨丁晴橡膠和尼龍 |
六、產品尺寸：
DN | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 |
L | 107 | 115 | 125 | 135 | 146 | 165 | 180 | 215 | 255 | 285 | 325 |
H | 235 | 234 | 258 | 280 | 307 | 358 | 400 | 490 | 576 | 663 | 750 |
