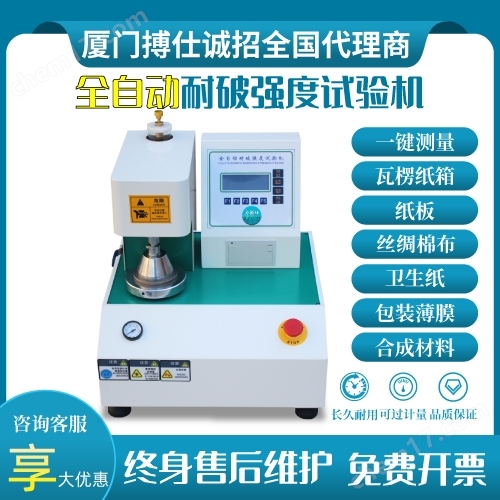

紙箱耐破強度試驗機強度測試機紙板破裂機 是國際通用型朗德國際通用式儀器，地適用于包裝材料，主要用于測定各種紙板及單層和多層瓦楞紙板，也可用于絲綢、棉布等非紙質材料的耐破強度的測試。只要放進材料，即自動偵測，自動試驗，自動油壓回位及自動計算、儲存測試數據、打印，儀器用數字顯示并能自動打印測試結果和數據處理。

中文名

破裂強度試驗機

外文名

lander

全自動型

采用歐洲標準

用    途

適用于包裝材料

試驗機種類

全自動型:采用歐洲標準

設計標準：

JIS-L1004、L1018、L1031、K6328、P8131、P8112、ASTM-D2210、TAPPI T403、ISO2759-2001、GB/T1539

主要技術參數：

感應方式：壓力轉換器

指示方式：LCD（液晶顯示）

操作方式: 全自動及手動

力量單位: kpa、psi (Lbs/in^2)、kgf/cm^2，帶單位切換功能

耐破度測量范圍：1250～5600kpa

夾環材質: 不銹鋼SUS#304

夾環內徑: 上、下夾環內徑φ31.5±0.05mm

液 壓油: 甘油85%,蒸餾水15%

加壓速度：高壓式170±10ml/min

準 確度：±0.5%

自動夾緊和松開裝置,試樣夾持力:>690kpa

外型尺寸(L×W×H)：445×425×525mm

機臺重量: 70kg

功 率: 120W

電源: 1∮AC220±10%,50Hz

手動型

設計標準：JIS-L1004 L1018 L1031 K6328 P8131 P8112 ASTM-D2210 TAPPI T403TS-63

主要技術參數：

感應方式：壓力轉換器

指示方式：數字式 A/D值進率100次/S,測試精度高,5組記憶測試結果

操作方式: 手動

耐破度測量范圍：1250～5600kpa

夾環材質: 不銹鋼

夾環口徑: 上環高壓式31.50mm;下環高壓式31.50mm

液 壓 油: 甘油85%,蒸餾水15%

容量選擇：高壓式0~100kg/cm2（0.1kg/cm2）

加壓速度：高壓式 170±10ml/min

準確度：±0.5%

馬 力：防震馬達1/4HP

體 積：43*53*52cm 重 量：64kg

電 源：1∮,AC220V

標準配置：橡皮膜1片，扳手1把，校正片10張，甘油1瓶

操作方法

1.試樣處理：

試樣的采取及檢驗前的處理按照GB450-89及GB10739-89進行。

2.操作方法：

(1)接通電源，按儀器面板上的綠色按鈕開關，注意電動機的旋轉方向與塵罩透明面板標志的紅色箭頭方向是否一致，出現“嗒嗒"聲時，說明電機轉向已錯，需停機改變電機方向。

(2)將按標準規定采取的試樣放在上夾環與下夾環間。

(3)順時針旋轉手輪，使試樣夾緊于兩夾環之間，當手輪旋緊到壓力表所反映的單位壓力值為以下數值時需停止加壓：1.25 MPa，此時上下夾環夾緊為720 MPa。

(4)向左推進手柄，離合器與齒輪結合，螺桿軸帶動活塞向前推進，對液體硅油加壓，直至試樣破裂，數位顯示出試樣的耐破度。試樣破裂被限位器推到中間位置，活塞停止移動。完成上述動作后，儀器可進行次工作。

(5)逆時針旋轉手輪，松開上夾環并使其上升到一定高度取出試樣。

(6) 重復2～6步驟，同種試樣進行十次試驗，正反各取一半。

3.結果處理：

(1)按定量鍵，輸入定量值，再按一次定量鍵確認，然后按打印鍵，即可打印結果，打印格式見后。

(2)耐破指數：X=P/W式中X：耐破指數(Kpa．㎡/g)取三位有效數字。P：平均耐破度(Kpa) W：試樣定量：(㎡/g)

注意事項

1.應在液壓傳感器規定的壓力范圍內工作，以免損壞和影響傳感器的精度。

2.在儀器使用中，由于活塞的往復運動和各連接處在密封情況下，可能有微量空氣進入儀器的內腔，這些殘留空氣的存在將直接影響測試精度 (一般來說由于氣體的可壓縮性，有空氣存在所測的數值低于實際數值) 。
