產品簡介
變頻串聯諧振成套裝置采用觸摸屏控制，全中文界面。內置微型打印機，可打印相關試驗數據。自動化程度高，操作簡便。試驗前可根據需要設定試驗電流、時間等參數
詳細介紹
變頻串聯諧振成套裝置采用觸摸屏控制，全中文界面。內置微型打印機，可打印相關試驗數據。自動化程度高，操作簡便。試驗前可根據需要設定試驗電流、時間等參數。
變頻串聯諧振成套裝置自動升流，彩色大屏幕實時顯示輸出電流，至設定電流后，計時開始。計時完成后降流，自動歸零，主回路跳閘。關閉空氣開關，試驗結束。

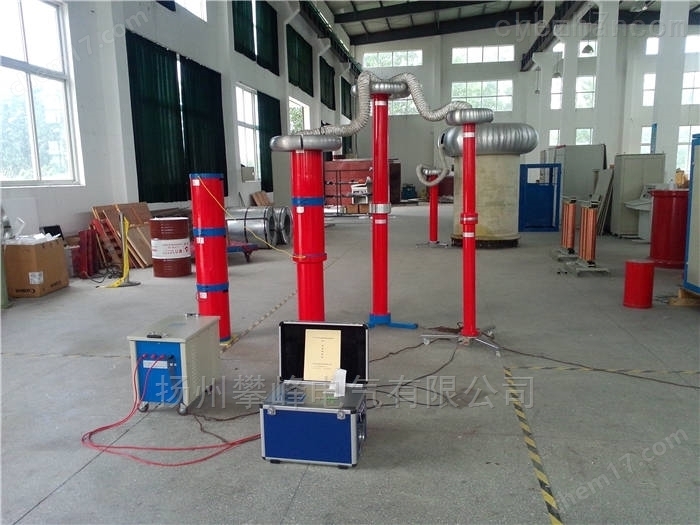

變頻串聯諧振成套裝置設計新穎，結構合理，體積小，重量輕，操作方便。控制、升壓和電感三部件采用分離式，既便于搬運，也方便連接。變頻串聯諧振成套裝置由變頻電源、激勵變、高壓電抗器（8節）、電容分壓器、波紋軟管、均壓環、絕緣支架、連接電纜、高阻放電棒等部分組成，設計合理、搬運方便、施工高效。
變頻串聯諧振成套裝置做諧振試驗時，其可調電感的一端必須接變壓器3kV輸出端（此時35kV端空載）。回路要可靠接地。出調找諧振點時應在低電壓下調解，以免在被試品上產生過高的電壓。當被試品發生閃絡或放電時，應立即把電壓降到零，并斷開電源。做線棒耐壓時，斷開變壓器3kV輸出端、直接將被試品接變壓器35kV輸出端。
變頻串聯諧振成套裝置性能特點：
1、穩定性、可靠性高。系統采用進口功率元件作為功率變換的核心，電壓輸出和頻率輸出穩定，電磁兼容設計合理，變頻串聯諧振成套裝置保護功能完善，經過多次高壓直接對地短路的測試，系統仍然保持完好，同時系統也有很強的過載能力。
2、自動調諧功能強大。系統自動調諧時，從30Hz到300Hz自動掃頻，顯示掃頻曲線，用戶能直觀地看到系統調諧過程；掃頻完成后，系統根據掃頻初步找到的諧振頻點，在其±5Hz范圍內以0.01Hz為分辨率進行頻率細掃，后精確鎖定諧振頻率。
3、支持多種試驗模式。變頻串聯諧振成套裝置系統支持“自動調諧＋手動調壓”，“自動調諧＋自動調壓”，“手動調諧＋手動調壓”等試驗模式，推薦使用“自動調諧＋手動調壓”模式，既能快速找到諧振點，又能通過手動調壓控制試驗過程，安全性更高。
4、系統人機交互界面友好。試驗參數設置、試驗控制、試驗結果等同屏顯示，直觀清晰，并具有自動計時及操作提示功能。全觸摸屏操作及顯示，具備試驗數據保存和查詢功能。
5、保護功能完善。具備零位保護(電壓輸出控制旋鈕不在零位時，禁止系統啟動)，過壓保護，過流保護，閃絡保護等功能，保證了系統的可靠性。
變頻串聯諧振成套裝置產生諧振，而對由電源帶來的其他高次諧波來說，回路總阻抗很大，這樣就抑制了高次諧波分量，所以試驗波形極為理想。
當變頻串聯諧振成套裝置被試品發生擊穿或閃絡時，則因回路失諧，高電壓立即消失，不會擴大擊穿點或造成其他危險。
