西門子LOGO!接通延時定時器的功能和參數設置，如何編寫LOGO!程序

在介紹接通延時定時器之前，我們先看下圖中的電路是如何控制的：電機在開關S1閉合之后，繼電器K1延時時間到了之后才會接通，這種功能叫做接通延時，LOGO!中有這種功能的定時器就叫做接通延時定時器，其符號如下圖中所示。

接通延時定時器

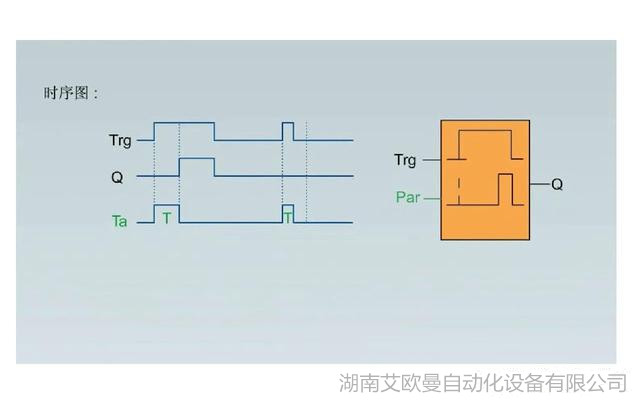

我們根據時序圖來分析一下接通延時定時器的功能。在這里我們需要設置三參數：觸發器Trg是使能觸發端，為高電平時定時器開始計時，如果此端變為低電平則定時器不工作，定時時間回零；參數Par是定時時間，當輸入觸發端Trg從0跳變到1時開始計時，且輸入觸發端Trg保持為1，計數累加到設定時長，定時結束；定時結束時輸出Q為高電平，通常接輸出變量。

接通延時定時器時序圖

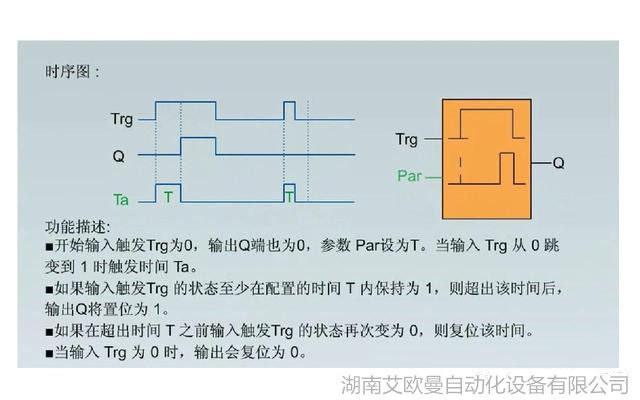

功能描述：開始輸入觸發端Trg為0，輸出Q端也為0，參數Par設為T。當輸入Trg從0跳變到1時觸發時間Ta。如果輸入觸發端Trg的狀態至少在配置的時間T內保持為1，則超出該時間后，輸出Q端將置位為1。如果在超出時間T之前輸入觸發端Trg的狀態再次變為0，則復位該時間。當輸入觸發端Trg為0時，則輸出會復位為0。

接通延時定時器功能描述

通過一個開關閉合電機延時3秒啟動的例子我們為您介紹LOGO!軟件的編程過程。分配輸入輸出地址如下表中所示：

輸入輸出地址分配表

步添加輸入I1，然后在定時器中點選接通延時定時器，移動鼠標到編程區域，在想要放置該功能塊的位置單擊鼠標左鍵即可，或者用鼠標將接通延時定時器的圖標拖到編程窗口中，后添加輸出Q1。

添加功能塊

雙擊鼠標左鍵接通延時定時器模塊，彈出塊屬性對話框，或者選中該功能塊右鍵選擇塊屬性，設置接通延時定時器接通時長為3秒鐘，單擊確定按鈕確認。

設置接通時長

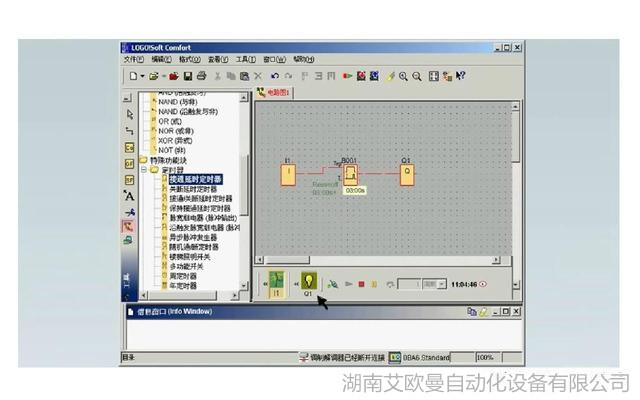

點擊仿真圖標或者按快捷鍵F3切換到仿真界面下，點擊I1，編程區的I1變成紅色，T1開始計時，3秒鐘后Q1輸出為高電平，Q1對應的燈由滅變為亮，相應編程區的T1和Q1都變為紅色。如果再次點擊I1則編程區的T1和Q1都變為藍色，復位。如果I1為高電平的時間小于3秒鐘，編程區的T1和Q1都不會變紅。

仿真運行界面

除了使用編程軟件，西門子LOGO!還支持用集成的面板來進行編程。
