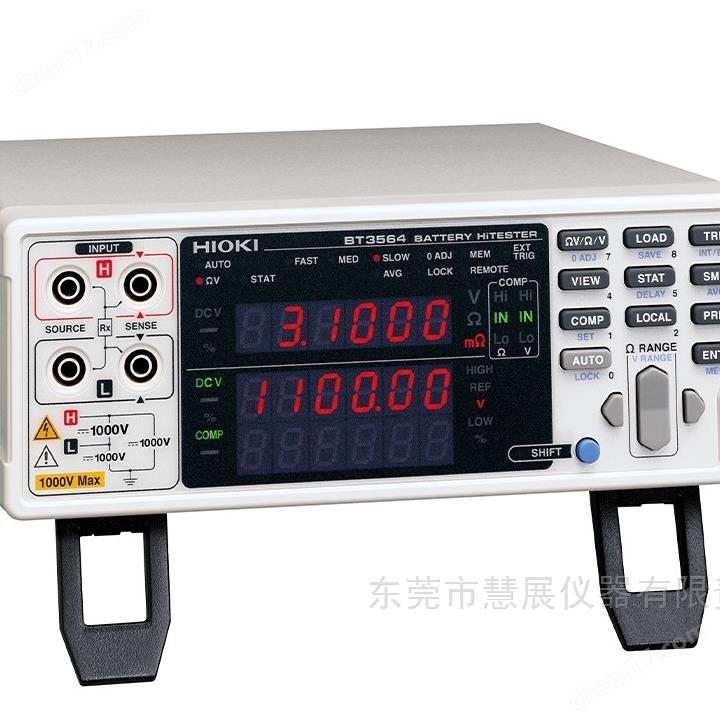

日置電池測試儀BT3564
最大輸入電壓1000V，針對EV、PHEV的耐高壓電池測試儀
產品簡介
詳細介紹
日置電池測試儀BT3564
最大輸入電壓1000V，針對EV、PHEV的耐高壓電池測試儀
概要
最高可對應1000V的直接測量
適用于針對EV、PHEV的高壓電池的生產線
內部電阻測量0.1mΩ～3kΩ（總包電阻/母線電阻）
搭載高壓測試防火花功能
模擬輸出功能
能對應1000V和高壓電池組的測量探頭（選件）
基本參數（精度保證時間1年，調整后精度保證時間1年）
最大輸入電壓
額定輸入電壓: DC ±1000 V, 對地最大額定電壓: DC 1000 V
電阻測量量程
3 mΩ (最大顯示3.1000 mΩ, 分辨率 0.1 µΩ,)?3 kΩ量程 (最大顯示3.1000 kΩ, 分辨率 0.1 Ω), 7檔切換
測量精度: ±0.5% rdg. ±5 dgt. (30 mΩ?3 kΩ量程)
±0.5% rdg. ±10 dgt. (3 mΩ量程)
測量源頻率: 1 kHz ±0.2 Hz. 測試電流: 100 mA (3 mΩ量程), ?10 µA (3.000 kΩ量程), 開路端子電壓: 25 V peak (3/30 mΩ量程), 7 V peak (300 mΩ量程), 4 V peak (3 Ω?3.000 kΩ量程)
電壓測量量程：DC 10 V (分辨率 10µV)?DC 1000 V (分辨率1mV), 3檔切換
測量精度: ±0.01% rdg. ±3 dgt.
顯示：電阻 ±31000, 電壓 ±999999 (僅1000V時±999999 或±110000) LED
采樣時間：FAST, MEDIUM, SLOW
比較器
判定: Hi/IN/Lo (電阻, 電壓分別獨立判定), 綜合判定 (PASS/FAIL、 電阻判定結果和電壓判定結果的AND運算), 畫面顯示, 蜂鳴音, 向外部I/O輸出 (開路集電極, 35 V, DC50 mA max.)）
模擬輸出
電阻測量值 (顯示值 DC 0 V?3.1 V)
接口：EXT I/O, RS-232C, 打印機 (通過RS-232C), GP-IB
電源：AC100? 240 V, 50/60 Hz, 30 VA max.
體積及重量：215W × 80H × 329D mm, 2.6 kg
附件：使用說明書×1, 電源線 ×1, 使用上的注意事項 ×1
