電力測試儀/電纜測試儀   型號 H05476

電力測試儀技術參數 Specications

儀器型號 H05476

 音頻信號源 接收機

輸出頻率 1kHz/10kHz

輸出功率 45W

輸出電流 7A

輸出波形 方波

電源輸入 220VAC±10% 50Hz±5%

重量 約8kg 約2Kg

尺寸 320(W)×140(H)×245（D） 210(W)×95(H)×145（D）

頻率選擇  50Hz/1kHz/10kHz

電源  2組4*1.5V干電池

環境條件 使用溫度：-10℃--40℃；使用濕度：20%--80%RH 存儲濕度：-15℃--40℃；存儲濕度：5%--90%RH

2.三相電參數測量儀/測量儀   型號 H05475

輸入：電壓電流均為浮置輸入；

測量信號峰值：電壓電漢均為量程的1.6倍；

顯示刷新速率：2次/秒；

整機功耗：<5VA

技術參數 Specications

儀器型號 H05475

測量參數 測量范圍 測量誤差 分辨力 過載能力

電壓 10.0-500.0V 0.5級 0.1V 120%

電流 0.030-40.00A 0.5級 <5A 0.001A ≥5A 0.01A 120%

功率因數 0.05-1.00 ±0.02 0.01

頻率 45-65Hz ±0.1Hz 0.1Hz

外形尺寸 寬×高×深 350×130×370mm

儀表重量 約4kg

3. LCR數字電橋/ 數字電橋         型號  H05474

可選擇六個典型測試頻率，達100KHz

高達20次/秒的測試速度

直讀/絕對偏差/相對偏差

測試電平監視

內建比較器：4檔分選

設定參數保護功能

分選訊響音量控制及訊響位選擇

技術參數 Specications

儀器型號 H05474  7 H05474  6 H05474  5

基本準確 0 . 0 5 % 0 . 1 % 0 . 2 %

測試參數 L - D ， C - D , R - Q , Z - Q , Z - Q

測試頻率 1 0 0 H z ， 1 2 0 H z ， 1 k H z ， 1 0 k H z ， 4 0 k H z ， 1 0 0 k H z

測試電平 0 . 1 V r m s , 0 . 3 V r m s , 1 V r m s

顯示范圍 Z ，R,X 0.0001Ω-99.999MΩ C 0.0001pF-99999μF L 0.0001μF-9999.9H Q 0.0001-99999 D 0.0001-9.9999

測試速度 慢速：1.5,中速：5.1，快速：20

等效電路 串聯，并聯

量程方式 自動，保持

觸發方式 內部、手動、外部

平均次數 1 - 9 9

清零功能 開路/短路，掃頻清零

測試端 5端

顯示方式 直端，ABS， % ，V/I（電壓/電流監視）

比較器功能 四檔分選，音量控制及訊響狀態選擇

接口 R S - 2 3 2 ， P R I N T E R ， H A N D L E R

4.直流低電阻測量儀/電阻測量儀  型號 H05473

分辨率：1uΩ

直讀值與百分比誤差顯示

標準HANDLER接口

RS232接口、RS485接口(可選）

技術參數 Specications

儀器型號 DP2512 DP2511

基本準確 0 . 0 5 % + 2 個個字 0 . 1 % + 2 個字

顯示范圍 0 . 0 0 1 m Ω - 1 . 9 9 9 9 M Ω 0 . 0 1 m Ω - 1 9 . 9 9 K Ω

測試電流 1 A / 1 0 0 / 1 0 / 1 m A / 1 0 0 / 1 0 / 1 u A 1 A / 1 0 0 / 1 0 / 1 m A / 1 0 0 u A

量程 2 0 / 2 0 0 u Ω / 2 / 2 0 / 2 0 0 Ω / 2 / 2 0 / 2 0 0 k Ω / 2 M Ω 2 0 / 2 0 0 m Ω / 2 / 2 0 / 2 0 0 Ω / 2 / 2 0 k Ω

分辯率 1 u Ω 1 0 u Ω

測量速度( 次/ 秒) 快速：30 慢速：15

量程方式 自動、保持

接口 H a n d l e r , R S - 2 3 2 C ( 選件） 、R S - 4 8 5 （ 選件）

電源 2 2 0 V ± 1 0 % 5 0 H z ± 5 %

外型尺寸 2 7 0 m m × 1 3 0 m m × 3 1 0 m m

重量 5 K G

5.直流低電阻測量儀/ 電阻測量儀   型號 H05472

H05472 直流低電阻測試儀是智能化，寬范圍，精密的直流電阻 測試儀器，適用于變壓器及電感線圈銅阻，繼電器接觸電阻，開關，接 插件接觸電阻，導線電阻，元件焊點接觸電阻，印制板線條及焊孔電阻， 金屬探傷等。應用于生產線，可使用HANDLER接口輸出良品/不良品信號， 還有RS232接口、RS485接口(可選）以提高生產線自動化測試能力。

技術參數 Specications

儀器型號 DP3540 DP3540A

基本準確 0 . 0 5 % + 2 個字 0 . 1 % + 2 個字

顯示范圍 0 . 0 0 1 m Ω - 1 . 9 9 9 9 M Ω 0 . 0 1 m Ω - 1 9 . 9 9 K Ω

測試電流 1 A / 1 0 0 / 1 0 / 1 m A / 1 0 0 / 1 0 / 1 u A 1 A / 1 0 0 / 1 0 / 1 m A / 1 0 0 u A

量程 2 0 / 2 0 0 u Ω / 2 / 2 0 / 2 0 0 Ω / 2 / 2 0 / 2 0 0 k Ω / 2 M Ω 2 0 / 2 0 0 m Ω / 2 / 2 0 / 2 0 0 Ω / 2 / 2 0 k Ω

測量速度( 次/ 秒) 快速：60 中速：30 慢速：15

量程方式 自動、保持

接口 H a n d l e r , R S - 2 3 2 C ( 選件） 、R S - 4 8 5 （ 選件）

電源 2 2 0 V ± 1 0 % 5 0 H z ± 5 %

外型尺寸 2 4 0 m m × 3 0 0 m m × 1 1 0 m m

重量 5 K G

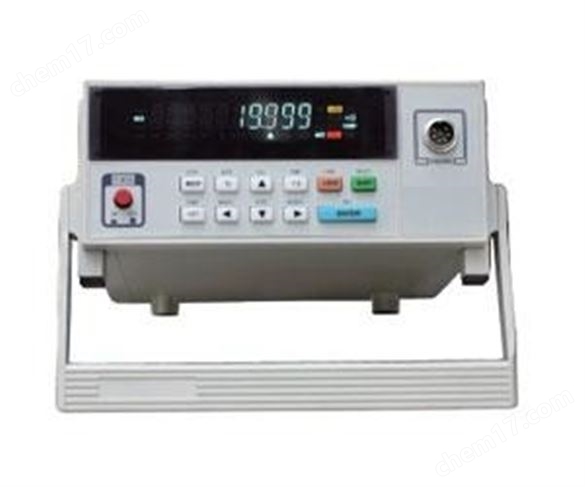

以上參數資料與圖片相對應
