超寬帶射頻收發器

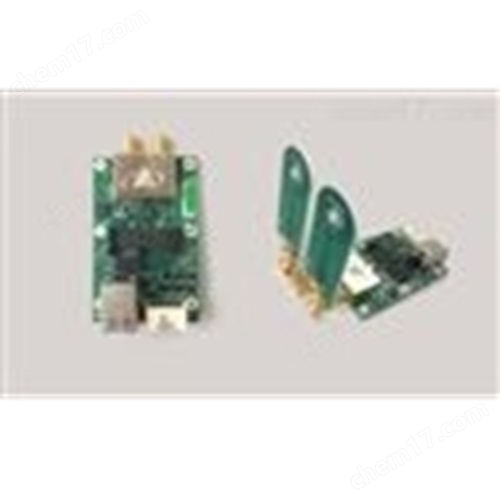

PulsOn 440模塊（簡稱P440）是一款波段在3.1G到4.8GHz之間的超寬帶無線收發器，可以實現如下功能：
▲ 采用雙向飛行時間（TW-TOF）方式在2個或者2個以上的模塊之間進行測距，測量準確度可達50px，刷新率高達125Hz 。
▲ 可以在兩個或多個模塊之間實現通信。
▲ 可作為單基地雷達，雙基地雷達或者多基地雷達工作。
▲ 可同時執行四種功能（測距、數據傳輸、單基地雷達和多基地雷達）。
▲ 發射功率極小（～50uW）。
▲ 具備用優化雙向飛行時間測距的組網功能，網絡測距可以采用ALOHA（隨機）或者TDMA（時分多址）協議。
▲ 支持多達11個獨立信道，因此可以實現CDMA(Code Division Multiple Access碼分多址)組網。可以加入更多信道。
▲ P440可以和前幾代產品的（P400，P410以及P412）進行互操作。硬件設計的運行要求*符合所有工業級溫度范圍（-40℃至85℃），同時也可在晃動或者高頻震動的環境中運行。
▲ 天線射頻的輻射強度符合美國FCC的15條規定，同時遵循歐洲電信標準化協會的條款302065協議。
超寬帶射頻收發器指標參數：
工作波段 | 3.1～4.8GHz,中心頻率4.3GHz |
發射功率 | 50uW |
通訊方式 | 數據包 |
數據流量 | 19.2～612 kbps |
用戶接口 | USB,串口，以太口，SPI，CAN，GPIO |
輸入電壓 | 5V |
工作溫度 | -40oC～85oC |
濕度 | 可達95% |
重量 | 45g |
電路板尺寸 | 89×56mm |
應用案例：
1) ISAR（逆合成孔徑）成像
旋轉風車葉片的ISAR成像——（a）實驗搭建（b）風車葉片實際形狀（c）葉片建模圖（d）葉片狀ISAR成像
2) 目標定位與跟蹤
