6ES73225HF000AB0西門子SM322數字輸出模塊
6ES7322-5HF00-0AB0
SIMATIC S7-300，數字輸出 SM 322，電位隔離， 8 個數字輸出（繼電器），1個 40針， 24V DC，120-230V AC，5A 帶 過電壓保護 RC 過濾器
產品簡介
詳細介紹
6ES73225HF000AB0西門子SM322數字輸出模塊
 | 6ES7322-5HF00-0AB0 SIMATIC S7-300，數字輸出 SM 322，電位隔離， 8 個數字輸出（繼電器），1個 40針， 24V DC，120-230V AC，5A 帶 過電壓保護 RC 過濾器 |
SIEMENS西門子
*，質量保證，保修一年
專業銷售及維修西門子各類工控自動化配件;
：S7-200CN、S7-200SMART、S7-300、S7-400、 S7-1200、S7-1500、ET200、LOGO邏西門子可編程控制器輯控制模塊
西門子HMI人機界面：觸摸屏
西門子變頻器：MM420、MM430、MM440、G110、G120、6SE70
西門子工業以太網：通訊網卡、通訊電纜、通訊接頭、總線連接器 工控機、交換機、自動化軟件等系型號齊全，快速報價，買我們的產品無憂所值，我們的產品都承諾質保一年，讓您買的省心舒心，用的放心！
6RA80裝置12脈動串并聯應用
1.1 獨立勵磁的調試
1.1.1 基本參數設置
勵磁裝置6RA8075-6DS22-0AA0，使用電樞電流提供電動機勵磁繞組電流。
推薦的勵磁變壓器，2AC, 400V/180V，40KVA. 短路阻抗 4%.
勵磁裝置調試：首先設置基本參數，然后進行電機靜態識別，基本參數如表1-1。
表1-1 勵磁電流調試基本參數
1.1.2 電流優化
電動機勵磁電流優化，即裝置電流環的優化, P50051=25是在上述基本參數設置后進行。
1.1.3 常見問題
① 優化將近完成時，裝置報故障F60050，故障值=207，盡管觸發角不再繼續偏移，但電樞電流已上升至 r50072[1] 的 120% 以上。
處理辦法：勵磁電源進線回路需要配置整流變壓器或進線電抗器。
② F60038電機過速。
處理辦法：鎖定電機軸，有關速度和EMF的故障都應該被屏蔽。
說明：
如果優化步驟確實無法執行，那么可以查找電機廠家提供的電機參數，設置電樞回路電阻值P50110和電樞回路電感P50111. 如果是老舊電機無法獲得以上兩條參數，那么只好參考其他相同或相近電機的這兩條參數值進行設置。同時，電流環參數P50155和P50156使用工廠設置值。這種情況下，很有必要對電流環實施電流階躍響應測試并調整電流環參數，手動優化電流環特性。
1.2 電樞部分的調試
1.2.1 基本參數設置
兩臺主整流變壓器的聯結組別、相序的檢查。
主整流變壓器聯結組別的檢查，對應主裝置Δ/Υ-11，從裝置Δ/Δ-12.
實例中其中一臺變壓器的初始電纜接線方式是三相交流進線相序是逆相序，交換變壓器原邊的U相和V相接線后，兩臺整流變壓器的相序統一成為順相序。
說明：
其實，裝置對于相序無要求，主從裝置的相位角超前或落后也不要求，但必須是同相序。
1.2.2 單臺裝置靜態識別
首先將電動機機械抱閘，執行單臺6脈動主裝置對電動機的靜態識別，設置基本參數如下表1-2 ：

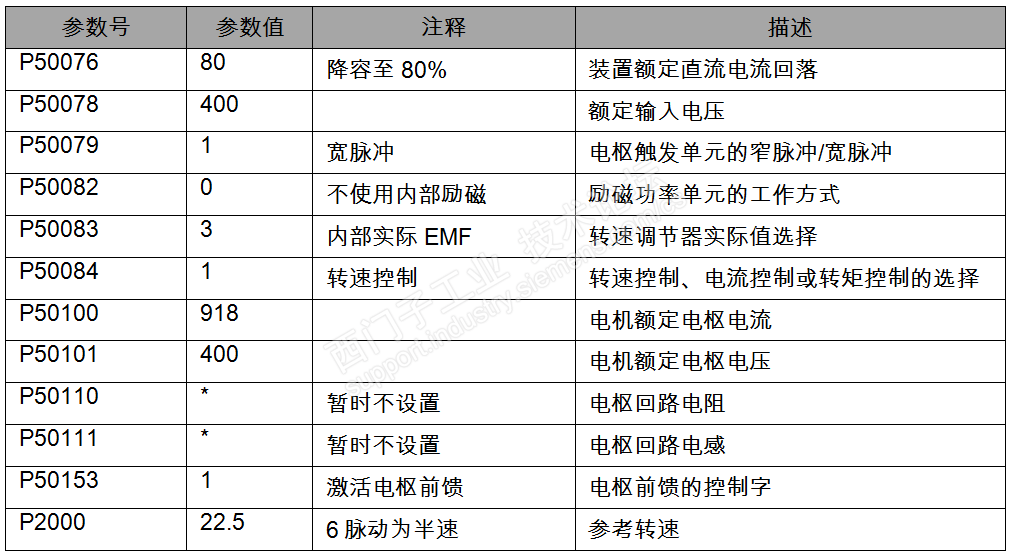

表1-2 電樞電流調試基本參數
其次，使用STARTER軟件Commissioning中Control panel 和 Optimization run,執行電樞電流環的優化，如圖1-1所示。
圖1-1 電流環優化
電流環優化所得參數：P50110=0.042；P50111=2.878; P50155=0.86; P50156=0.086
優化過程中記錄實際電流曲線如圖1-2所示。
圖1-2電樞電流環優化曲線
從曲線中可以看出，電流環優化過程中電流峰值為P50100設置值的90%，即918A×90%=826A。
1.2.3 6脈動兩臺裝置通過并行接口并聯
6脈動主裝置執行電流優化之后，就可以實施將兩臺裝置以并行接口方式并聯，通訊電纜分別連接主從裝置的接口X165或X166。主從裝置分別設置參數如下表1-3所示：
表1-3 并行接口參數設置
