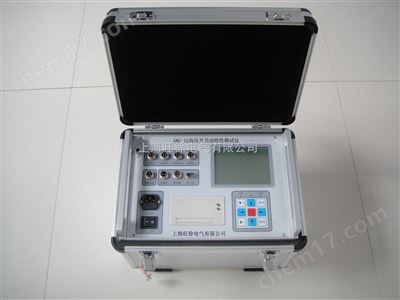

GKC-12高壓開關動特性測試儀

GKC-12高壓開關動特性測試儀產品詳情

技術參數

工作電源：      交流220V
可測斷口數：      6路普通斷口+6路帶合閘電阻斷口
行程傳感器：      1路光電編碼器，可選分辨率zui大5000點
直流操作電壓范圍：20V-280V，zui大電流20A
外部電源接入：    zui大操作電流30A
儲能電機驅動：    48V-220Vdc、10A
打印機：          24點陣高速熱敏打印機
計算機接口：      以太網（LAN）+U盤接口
存儲容量：        本機存儲16組測量數據及波形，U盤接入時不限制存儲量
顯示屏：          320×240黑白液晶屏（戶外強光可見）
使用環境：        -20℃~+55℃
相對濕度：        ≤90%
外形尺寸：        37cm X 30cm X 15cm
整機重量：        4KG

特征描述

1.*的抗干擾能力,*適應高電壓等級變電站現場測試。
2.*的抗干擾能力,*適應高電壓等級變電站現場測試。
3.高檔安全箱整體機箱，避免儀器在運輸和使用中可能的損壞。
4.3x4個通道時間測量，通道計時獨立，時間分辨率達0.05ms。6個數字通道測量， 6個數字/模擬（帶合閘電阻）通道自動識別測試。
5.全中文操作界面，寬溫半反半透LCD顯示器，實時所有斷口狀態。
6.獲得的動態按鍵屬性設計模式和界面布局，人機交互簡單明了，高效快捷。
7.儀器自動識別目標合/分閘狀態，并選擇對應測試模式，操作簡單方便。
8.儀器自帶20A、20V到280V可調操作電源，紋波系數小，現場只須220V交流電即可進行各項試驗。
9.儀器提供通過內部直流操作電源對開關進行儲能功能。
10.支持外部電源輸入，當20A電源不能滿足現場需要，可從外部接入直流操作電源，同時儀器內部電源自動關閉。
11.全自動低電壓試驗，只需設定起始電壓值，無需人工干預即可完成測試過程。
12.高速熱敏打印機，測試結果快速存儲。
13.實時接線錯誤檢查功能，避免用戶接錯線而損壞儀器或被測設備。
14.重合閘測試可一次性測量金屬短接和無電流時間。
15.支持直線和角速度測量，滿足真空、少油、多油、SF6、負荷、GIS等6KV-750KV
16.開關的動態參數測試，測試結果可進行深度分析。
17.內同步與外同步自動識別和切換，支持交流負荷開關時間測試。
18.本機存儲16組測量數據及波形，U盤接入時不限制存儲量，可選的U盤自動存儲功能。
19.提供與PC的LAN連接，可選的PC專業分析軟件可*分析測試數據。
20.優異的電磁兼容設計使設備滿足500kV及以上變電站內穩定使用，接線短路保護功能和*的出口斷弧設計能保證異常情況下設備及人員安全。
