一、設備概述：

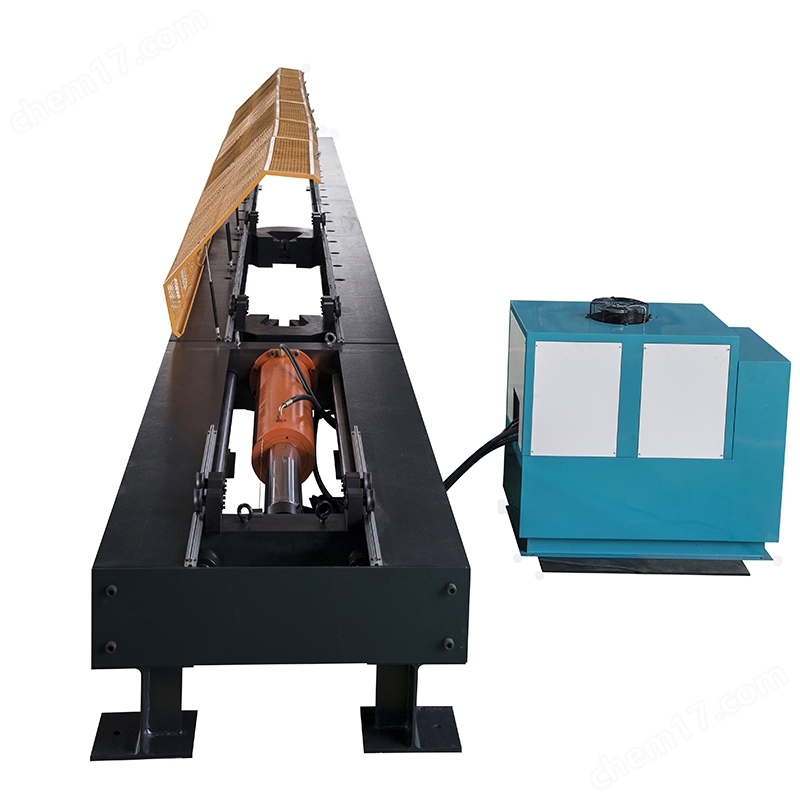

    圓環鏈條臥式拉力試驗機主要由主機（框架結構）、固定橫梁、移動橫梁、加載系統以及相關試驗軟件部件等組成。增加鋼架結構將立式試驗變為臥式試驗，這樣增加了拉伸空間（可以增加到十米以上，這是立式試驗做不到的）。鏈條拉力試驗機滿足了大試樣、全尺寸試樣的試驗。主要用于材料和零部件的靜態拉伸性能試驗。可用于各種金屬材料、鋼索等的拉伸、廣泛用金屬制品、建筑結構、船艦等領域。

二、圓環鏈條臥式拉力試驗機技術參數：

zui大試驗力      300 kN   600 kN  1000kN 2000KN
過載保護        滿量程的2%-5%
試驗力測量精度   優于示值的±1%以內
試驗力測量范圍   試驗力滿量程的2%～100%FS
位移示值極限誤差  ≥2mm時優于示值的±0.5%以內
位移測量分辨率   0.005mm
變形測量準確度  優于示值的±1%
變形測量范圍    引伸計滿量程的2%-100%范圍內
力等速控制范圍   0.05%～100%FS  0.1%～100%FS
力等速控制精度   優于設定值±1%
位移等速控制范圍  0.05mm～100mm0.5mm～50mm
位移等速控制精度  優于設定值±1%
變形等速控制范圍   0.05%～100%FS   2%～100%FS
變形等速控制精度  優于設定值±1%
拉伸空間    0-10000mm（根據客戶要求特殊定做）
有效試驗寬度及油缸行程   根據客戶要求特殊定做

三、功能特點：

控制特點：采用純數字的鎖相環位置脈沖控制模式，無零飄、無失調。

加載裝置：采用高精度滾珠絲杠副傳動加載具有加載平穩、使用壽命長、穩定性好且節能的特點。

保護措施：具有軟件部分的超載、超位移保護，機械強制安全限位保護等措施。

軟件系統：簡單，可靠及功能強大的人機對話用戶操作界面。

試驗數據：開放的數據結構，無論是結果參數還是過程數據都允許用戶隨機調用，對科研與教學非常有利。

客戶報表：用戶自編輯報告功能，數據可方便的導入Excel、WORD表格，方便用戶后期處理。

設備特點：低噪聲、無油污污染、使用靈活方便可靠。

全數字化微機控制多閉環材料試驗機測量及控制系統——可實現位移、應力、應變等閉環控制，且相互間平滑轉換無沖擊。可以滿足不同的試驗區間不同的試驗控制方式試驗需求：恒應力、恒應變、保載等特殊要求的場合；在試驗過程中按照設定程序自動的平滑切換。

試驗過程實現無沖擊切換，,以達特定試驗要求。

控制系統采用內置式不分檔設計，A/D轉換器采用美國BB公司，高精度轉換器，zui高可實現200000碼的分辨力，zui快轉換速度高達400次/秒。

采用全數字化自適應PID控制環節，使復雜的控制操作變得簡單，機器的運行穩定性提高。

功能強大的手動操作盒，除具有調整自適應PID參數，一鍵式試驗按鍵功能等功能外，具有緊急安全切換功能。
