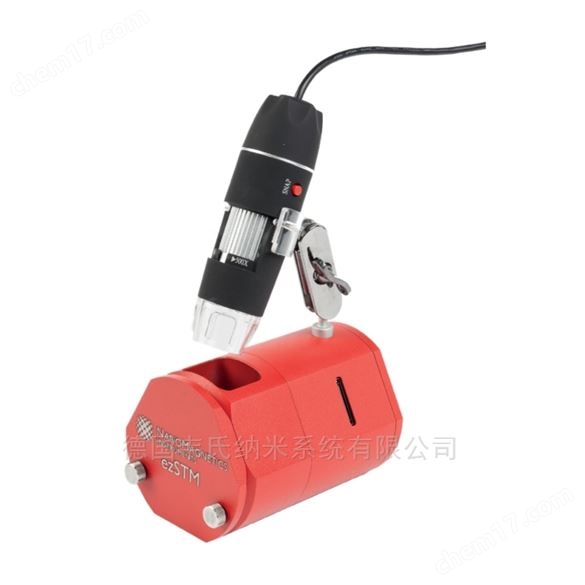

ezSTM 掃描隧道顯微鏡

緊湊型掃描隧道式微距鏡檢查

掃描隧道顯微鏡是一種在原子尺度上掃描導電樣品表面的設備。量子隧道效應STM 理論。以偏置電壓到達導電樣品表面，電子可以在樣品之間穿隧。因此，會產生隧道電流。

ezSTM 是一款緊湊型掃描隧道顯微鏡系統，通過上述所有步驟提供出色的性能。除了高性能之外，它的價格也非常實惠。ezSTM 以其緊湊、高穩定性和用戶友好的設計，是學生實驗室、高中、納米技術教育和基礎研究的理想選擇。ezSTM 可以在 5 分鐘內完成設置，安裝后，您可以使用 ezSTM 在幾分鐘內探索原子。通過 ezSTM 獲得高性能的原子分辨率。

所有 ezSTM 組件，包括控制器、ezSTM 掃描頭、隔振裝置和筆記本電腦都包含在小手提箱內。從一開始，就插入電源線、2 根 USB 電纜和頭部電纜，打開用戶友好的軟件開始測量。所有軟件安裝過程均由納米磁性儀器的 ezSTM 應用科學家完成。安裝后，您可以輕松使用軟件界面以原子分辨率進行測量。

ezSTM 設計

ezSTM 的靈活設計可以輕松更換/移動掃描頭，并且通過性能為占地面積小的客戶提供了輕松的使用。由于 ezSTM 占用空間小，而且不重，因此可以輕松運輸。

比危險化學品蝕刻更簡單、無害的 Pt/Ir 線被切割為掃描，并且更換非常簡單，這使得 ezSTM 用戶友好。NanoMagnetics Instruments 在 ezSTM 系統用戶套件中為客戶提供 Pt/Ir 線。

側視攝像頭位于 ezSTM 掃描頭上，可用于觀察樣品、運動。運動由超聲波電機完成。此外，ezSTM 的最大掃描面積為 1x1x0.5 um。完成所有步驟后，您將能夠以原子分辨率掃描樣品。

技術規格

• 電流范圍：1pA - 10nA 或 100pA - 100nA

• 電流步長：0.1pA

• 掃描器（XYZ）：0.5×0.5×0.2μm 或 1×1×0.5μm

• Z 分辨率：0.5pm

• XY 分辨率：1pm

• 成像模式：恒流、恒高成像模式

• 光譜功能：電流 - 電壓、電流 - 距離光譜

• 針尖電壓：±15V ，步長 300μV

• 樣品趨近及 XY 粗定位：超聲波電機，樣品厚度最大 5mm

• 樣品厚度：最大 15mm

• 攝像頭：200 萬像素 CMOS、LED 照明側視攝像頭，支持手動對焦和 5 倍數字變焦

控制電子器件

• 數字反饋：搭配現場可編程門陣列 / 數字信號處理器（FPGA/DSP）

• 模數 / 數模轉換器：24 位

• 多通道掃描：6 通道同時掃描，分辨率 4096×4096 像素

• 接口：USB

• 電源：100 - 240VAC，50/60Hz，50W

軟件

• 包含控制軟件和圖像分析器

• 免費軟件升級

• 無限制用戶許可
