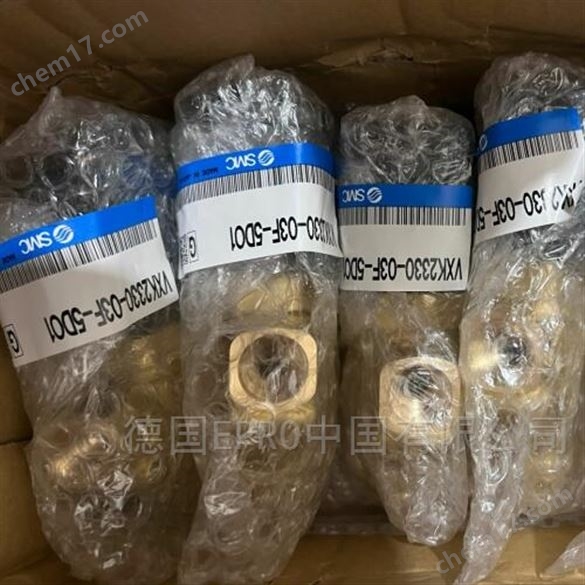

SMC直動式三通電磁閥VXK2330-03F-5D01現貨
SMC直動式三通電磁閥VXK2330現貨銷售，SMC直動式三通電磁閥VXK2330-03F-5D01原廠原裝，SMC直動式三通電磁閥VXK2330-03F-5D01安裝簡便。
SMC直動式三通電磁閥VXK2330-03F-5D01一個基本的電磁閥由多個部分組成:線圈夾、 電磁線圈 、作為磁源的芯、芯管、閥蓋、密封件、墊圈、隔膜、閥瓣和閥體。SMC電磁閥是和水力控制閥是不同的,例如動態壓差旁通平衡閥,亦稱自力式SMC電磁閥等,它是用壓差作用來調節閥門的開度,SMC直動式三通電磁閥VXK2330-03F-5D01技術解析
一、核心結構與工作原理
?直動式驅動機制?
采用無先導結構，電磁線圈通電后直接驅動閥芯移動，響應時間≤15ms，適用于需快速啟閉場景?。
閥體含密閉腔室，通過電磁力切換閥芯位置，控制三個流體通道（P/A/R）的連通狀態?。
?三通機能設計?
03F后綴表明為G1/4法蘭接口三通閥，支持常閉（NC）或常開（NO）模式，入口壓力范圍0～0.7MPa?。
斷電時閥芯通過彈簧復位，確保故障安全位置（如NC型強制關閉流體通路）?
二、SMC直動式三通電磁閥VXK2330-03F-5D01關鍵性能參數
?特性??參數?
?電壓規格?5D01指向24V DC線圈（參考同類VX2系列編碼規則）?
?介質兼容性?空氣/惰性氣體，最高耐溫50℃，氟橡膠密封件抗腐蝕?
?響應速度?≤15ms（低功耗型號）?
?防護等級?IP65防塵設計（典型配置）?
三、SMC直動式三通電磁閥VXK2330-03F-5D01安裝與操作規范
?接口配置?
入口（P）、出口（A）、排氣（R）端口標識清晰，需按流體流向安裝?；
法蘭接口符合ISO標準，適配M5螺釘緊固?。
?電氣連接?
24V DC線圈需匹配穩壓電源，導線通過端子臺連接（旋松螺釘接入）?；
避免振動源安裝，防止電磁干擾導致誤動作?。
四、SMC直動式三通電磁閥VXK2330-03F-5D01型號解碼與典型應用
?型號分解?：
VXK2330→直動三通序列 | 03F→G1/4法蘭 | 5D01→24V DC線圈+手動操作器功能?。
?應用場景?：
氣動執行器控制（如機械臂關節換向）?；
真空發生器系統通斷切換（需配合真空組件）?。
維護時需定期清潔閥體過濾網（>50μm顆粒防護），確保密封件無老化開裂?
