[供應]THDPD-01A-低壓配電操作實訓室設備供配電技術實訓設備

貨物所在地:上海上海市
更新時間:2025-04-14 09:37:34
有效期:2025年4月14日 -- 2025年10月14日
已獲點擊:425

產品簡介
低壓配電操作實訓室設備供配電技術實訓設備主要由計量柜、進線柜、補償柜及出線柜四部分組成。柜體裝置有三相有功電能表、三相無功電能表、電流互感器、接線銅排、隔離開關、*低壓斷路器、補償電容、功率因數控制器、低壓斷路器、指示儀表等器件。適用于職業學院、技工學校等用于高級維修電工的實訓考核。
詳細介紹



低壓配電操作實訓室設備供配電技術實訓設備

1.1低壓配電操作實訓室設備供配電技術實訓設備產品概述:
該實訓裝置主要由計量柜、進線柜、補償柜及出線柜四部分組成。柜體裝置有三相有功電能表、三相無功電能表、電流互感器、接線銅排、隔離開關、*低壓斷路器、補償電容、功率因數控制器、低壓斷路器、指示儀表等器件。適用于職業學院、技工學校等用于高級維修電工的實訓考核。
1.2
低壓配電操作實訓室設備供配電技術實訓設備技術參數:
工作電源:三相五線 380V±5% 50Hz
安全保護:漏電保護(動作電流≤30Ma),過流保護,熔斷器保護
外形尺寸:660×600×2300mm
額定電流:100A
工作環境:溫度0℃~50℃
相對濕度35~85% 海拔<4000m
1.3
低壓配電操作實訓室設備供配電技術實訓設備產品結構:
所有柜體均采用優質鋼板做骨架,經過機械加工成型,外表面噴涂彩色環氧聚塑,整機既堅固耐用,又美觀大方。柜子的底部采用帶剎車的萬向輪,移動和固定兩相宜,方便調整設備的擺放位置。
1.4
低壓配電操作實訓室設備供配電技術實訓設備基本配置及詳細說明:

序號設備名稱設備型號設備規格單位數量備注
1電力變壓器90KVA 1
2計量控制實訓柜THDPD-01A-1600×600×2300mm1
3進線控制實訓柜THDPD-01A-2800×600×2300mm1
4電容補償實訓柜THDPD-01A-3800×600×2300mm1
5出線控制實訓柜THDPD-01A-4800×600×2300mm1
6三相異步電機1.1KW 380V 1
7實訓指導書THDPD-01A 1
8工程材料  1

低壓配電操作實訓室設備供配電技術實訓設備

N0配置名稱型號規格備注
1電力變壓器S9-50KVA;50KVA;戶外式. 環境溫度:上限+40℃,下限-25℃海拔高度:≤1000m. 空氣相對溫度:≤90%(+25℃)
2計量控制實訓柜THDPD-01A-1配置有互感器、電能表、電壓電流表等,作為總電能的計量。學生能自行連接控制線路。
3進線控制實訓柜THDPD-01A-2配置有*式斷路器、互感器、電壓電流表,作為總電源的進線控制。學生能自行連接控制線路。
4電容補償實訓柜THDPD-01A-3配置有補償電容、交流接觸器、電抗器、功率因數補償控制器、電壓電流表、功率因數表等,作為電源功率因數的補償。學生能自行連接控制線路。
5出線控制實訓柜THDPD-01A-4配置有自動空氣斷路器、互感器、電壓電流表等,作為電能的分組控制。學生能自行連接控制線路。
6安裝調試



1.5低壓配電操作實訓室設備供配電技術實訓設備實驗內容:
1、電力變壓器的認知實訓
2、電壓器件的認知實訓
3、低壓一次回路圖的測繪實訓
4、低壓二次回路圖的測繪實訓
5、計量柜的接線實訓
6、進線柜的接線實訓
7、電容補償柜的接線實訓
8、出線柜的接線實訓
1.6
低壓配電操作實訓室設備供配電技術實訓設備設備彩圖:

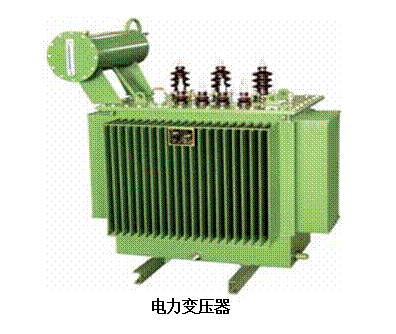

電力變壓器


低壓配電操作實訓室設備


1.8 低壓柜由:計量柜、進線柜、補償柜、出線柜四個柜體組成。
1.8.1 THDPD-01A-1教學低壓計量控制實訓柜
1.8.1.1設備概述:
主要由三相有功電能表、三相無功電能表、接線銅排等組成,用于計量線路中有功功率與無功功率。
1.8.1.2技術參數:
工作電源:三相五線 380V±5% 50Hz
安全保護:漏電保護(動作電流≤30Ma),過流保護,熔斷器保護
外形尺寸:660×600×2300mm
額定電流:250A
工作環境:溫度0℃~50℃
相對濕度35~85% 海拔<4000m
1.8.1.3設備結構
整個柜體為鋼制結構,經過機械加工成形,外表面噴涂彩色環氧聚塑,堅固美觀。柜體的底部采用帶剎車的萬向輪,移動和固定兩相宜,方便調整設備的擺放位置。
1.8.1.4設備配置: (每臺本配置)

NO配置名稱型 號規格(長×寬×高)單位數量備注
1全鋼制結構柜體 660×600×23001
2三相四線有功電能表DT862-4型 1
3三相四線無功電能表DX862-4型 1
4電流互感器  3


1.8.2 THDPD-01A-2教學低壓進線控制實訓柜
1.8.2.1設備概述:
主要由隔離開關、*低壓斷路器、控制按鈕、指示燈等部分組成,主要用于線路中電源的隔離及帶負載的啟停控制。*低壓斷路器具有手動及電動儲能功能。
1.8.2.2技術參數:
1、工作電源:三相五線 380V±5% 50Hz
2、安全保護:漏電保護(動作電流≤30Ma),過流保護,熔斷器保護
3、外形尺寸:800×600×2300mm
4、額定電流:250A
5、工作環境:溫度0℃~50℃
6、相對濕度35~85% 海拔<4000m
1.8.2.3設備結構
整個柜體為鋼制結構,經過機械加工成型,外表面噴涂彩色環氧聚塑,堅固美觀。柜體的底部采用帶剎車的萬向輪,移動和固定兩相宜,方便調整設備的擺放位置。
1.8.2.4設備配置:(每臺本配置)

NO配置名稱型號規格單位數量備注
1全鋼制結構柜體 800×600×23001
2三相四線指針式電流表正泰 3
3三相四線指針式電壓表正泰 1
4正泰*轉換開關LW5D-16YH3/3 2
5*式斷路器DW15-200 1
6電流互感器LMZ3-0.66 4
7控制箱DK-10 1
8電磁線圈正泰φ0.64 1100匝1
9分勵脫扣器線圈正泰交流380V 50HZ1
10分閘、合閘控制按鈕  4


1.8.3THDPD-01A-3教學電容補償實訓柜
1.8.3.1設備概述:
主要由無功功率自動補償裝置、補償電容器、電抗器、交流接觸器、熱過載繼電器、電壓表、功率因數表等部分組成,可根據驅動負載的性質自動地切換補償電容的數量。
1.8.3.2技術參數:
1、工作電源:三相五線 380V±5% 50Hz
2、安全保護:漏電保護(動作電流≤30Ma),過流保護,熔斷器保護
3、外形尺寸:800×600×2300mm
4、額定電流:125A
5、工作環境:溫度0℃~50℃
6、相對濕度35~85% 海拔<4000m
1.8.3.3設備結構
整個柜體為鋼制結構,經過機械加工成型,外表面噴涂彩色環氧聚塑,堅固美觀。柜體的底部采用帶剎車的萬向輪,移動和固定兩相宜,方便調整設備的擺放位置。
1.8.3.4設備配置: (每臺本配置)

NO配置名稱型 號規格(長×寬×高)單位數量備注
1全鋼制結構柜體 800×600×23001
2限流電抗器XD1-16 18
3電流互感器LM2J1-0.5 3
4交流接觸器CJ20-40 6
5熱過載繼電器JR36-63 6
6有填料管式熔斷器插座RT14-32 6
7正泰*轉換開關LW-16 2
8無功率自動補償控制器JKG2B-6 1
9三相四線指針式電流表正泰 3
10三相四線指針式功率因數表正泰 1
11回路控制指示燈  12
12電源線  m適量


1.8.4 THDPD-01A-4教學出線控制實訓柜
1.8.4.1設備概述:
主要由隔離開關、低壓斷路器、銅排等部分組成。可根據負載的大小選擇相應規格的漏電斷路器控制輸出。
1.8.4.2技術參數:
1、工作電源:三相五線 380V±5% 50Hz
2、安全保護:漏電保護(動作電流≤30Ma),過流保護,熔斷器保護
3、外形尺寸:860×600×2300mm
4、額定電流:250A
5、工作環境:溫度0℃~50℃
6、相對濕度35~85% 海拔<4000m

1.8.4.3設備結構
整個柜體為鋼制結構,經過機械加工成型,外表面噴涂彩色環氧聚塑,堅固美觀。柜體的底部采用帶剎車的萬向輪,移動和固定兩相宜,方便調整設備的擺放位置。
1.8.4.4
低壓配電操作實訓室設備配置: (每臺配置)

NO配置名稱型 號規格(長×寬×高)單位數量備注
1全鋼制結構柜體 860×600×23001
2回路控制指示燈  4
3三相四線指針式電流表正泰 4
4*轉換開關LW-16 1
5塑料外殼式斷路器DZ20J-100/3300 4
6電流互感器LMZ3-0.66 4
7電源線  m適量
