太平洋電源 EMC 符合性測試系統采用*的諧波和閃爍測量系統以及新設計的閃爍阻抗選件，支持單相和三相 IEC 61000-3-XX 交流 - 電力線諧波和閃爍以及 IEC 61000-4-XX 交流 - 電力線抗擾度符合性測試，EUT 的最大要求電流為每相 75A。
該系列由多種系統配置組成，可在 750VA 至 100kVA 的寬功率范圍內進行單相和三相符合性測試。如果 EUT 可以向交流電網供電，則建議使用基于 AZX 系列的 ECTS2-Z 型號。
所有 ECTS2 系統都使用相同的 IEC 61000-3-XX 電力線諧波和閃爍發射以及 IEC 61000-4-XX 電力線抗擾度測試軟件。
ECTS2系列-諧波和閃爍測試系統可讓電磁兼容實驗室對產品進行符合以下 IEC 標準的測試：
IEC 61000-3-2 諧波和互諧波至 16A/ 相
IEC 61000-3-12 諧波和互諧波至 75A/ 相
IEC 61000-3-3 閃爍，16A/相
IEC 61000-3-11 閃爍至 75A/ 相
IEC 61000-4-11 交流電壓驟降、中斷和變化至 16A/ 相
IEC 61000-4-13 諧波間干擾
IEC 61000-4-14 交流電壓波動
IEC 61000-4-17 直流紋波
IEC 61000-4-29 直流電壓跌落、中斷和變化
(合規前）
IEC 61000-4-34 交流電壓驟降、中斷和變化至 75A/ 相
IEC 61000-4-27 三相交流電壓不平衡
IEC 61000-4-28 頻率變化
僅交流或交直流測試系統
單相和三相輸出模式
可提供再生系統（基于 AZX）
可編程頻率
電流和功率限制保護
諧波、閃爍和抗擾度 EMC 測試軟件
詳細的測試報告證明 EUT 符合要求
提供多種功率等級
用于閃爍測試的疊加閃爍阻抗
最高 0-600 VAC L-N / 1000V L-L 可用輸出電壓
AFX 系統輸出高達 ±425Vdc，AZX 系統輸出高達 ±650Vdc
15-1200Hz (AFX) 或 15-1000Hz (AZX) 全功率帶寬
USB、LAN、GPIB 和 RS232 接口
適用于 IEC 61000-4-11 和 -4-34 的轉換開關選件
機柜尺寸選擇
ECTS2 諧波和互諧波測量系統以及相關的 EMC 軟件套件符合這些諧波標準合規性測試的所有要求。
基于 LMX 的 ECTS2 系統支持這些標準的交流抗擾度測試。所有基于 AFX 和 AZX 的 ECTS2 系統都支持這些相同標準的交流和直流抗擾度測試。Ects_4xxGui 軟件支持這四種抗擾度測試標準。
與可選的EPTS 電源轉換開關結合使用時，ECTS2 測試系統可滿足交流電壓驟降和交流電壓不平衡測試的要求。

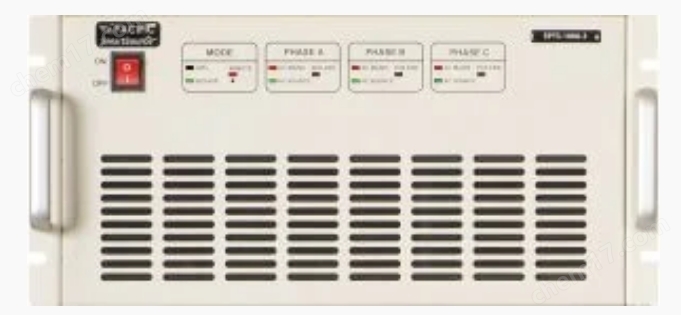

EPTS 選項
用于基于 AFX、AZX 或 LMX 的 ECTS2 系統的可選諧波發生器支持IEC 61000-4-13標準測試
| 模型 | 額定功率（VA） | 輸出形式 | 最大輸出電壓（VRMS） | 輸出安培數（安） | 輸入功率形式 | 機柜高度 (U) | ||
|---|---|---|---|---|---|---|---|---|
| 單相系統 | ||||||||
| ECTS2-108M-x | 750 | -n1? | 135/270 | 6/3 | 1? | 不適用 | ||
| ECTS2-140M-x | 4000 | 1? | 135/270 | 32/16 | 3? | 18 | ||
| ECTS2-160M-x | 6000 | 1? | 135/270 | 48/16 | 3? | 18 | ||
配置選項 (x)：無包括諧波、閃爍和抗擾度測試；-B = 僅諧波和閃爍測試；-C = 增加 IEC61000-4-13 互諧波
| 模型 | 額定功率（VA） | 輸出形式 | 最大輸出電壓（VRMS LN） | 230 伏交流時的輸出電流 | 輸入功率形式 | 機柜高度 (U) | ||
|---|---|---|---|---|---|---|---|---|
| 三相系統 | ||||||||
| ECTS2-360F-x | 6,000 | 1? | 333 Vrms LN | 25 | 3? | 18U | ||
| ECTS2-3120F-x | 12,000 | 3? | 333 Vrms LN | 17.4 | 3? | 18U | ||
| ECTS2-3150F-x | 15,000 | 3? | 333 Vrms LN | 21.7 | 3? | 18U | ||
| ECTS2-3240F-x | 24,000 | 3? | 333 Vrms LN | 38.4 | 3? | 18U | ||
| ECTS2-3300F-x | 30,000 | 3? | 333 Vrms LN | 43.3 | 3? | 18U | ||
| ECTS2-3450F-x | 45,000 | 3? | 333 Vrms LN | 65.0 | 3? | 28U | ||
| ECTS2-3600F-x | 60,000 | 3? | 333 Vrms LN | 87.0 | 3? | 28U | ||
| ECTS2-3750F-x | 75,000 | 3? | 333 Vrms LN | 108 | 3? | 36U | ||
| ECTS2-3900F-x | 90,000 | 3? | 333 Vrms LN | 130 | 3? | 36U | ||
配置選項 (x)：無包括諧波、閃爍和抗擾度測試；-B = 僅諧波和閃爍測試；-C = 增加 IEC61000-4-13 互諧波
| 模型 | 額定功率（VA） | 輸出形式 | 最大輸出電壓（VRMS LN） | 230 伏交流時的輸出電流 | 輸入功率形式 | 機柜高度 (U) | ||
|---|---|---|---|---|---|---|---|---|
| 三相系統 | ||||||||
| ECTS2-3300Z-x | 30,000 | 3? | 440 Vrms LN | 45.0 | 3? | AZX + 28U | ||
| ECTS2-3550Z-x | 55,000 | 3? | 440 Vrms LN | 75.0 | 3? | AZX + 28U | ||
| ECTS2-31100Z-x | 110,000 | 3? | 440 Vrms LN | 150 | 3? | 2 x AZX + 28U | ||
配置選項 (x)：無包括諧波、閃爍和抗擾度測試；-B = 僅諧波和閃爍測試；-C = 增加 IEC61000-4-13 互諧波
包括硬件：交流電源、測量系統、疊加閃爍阻抗、插座面板、系統接線、電源輸入端子。機柜高度可能因 EPTS 等附加硬件選件而有所不同。
隨附軟件：用于 IEC 61000-3-2 諧波和 IEC 61000-3-3 閃爍測試的諧波和閃爍 (Hfa) 軟件，或用于 IEC 61000-3-12 諧波和 IEC 61000-3-11 閃爍測試 -B 配置的諧波和閃爍 (Hfa75) 軟件。用于標準配置 IEC 61000-4 交流和直流抗擾度測試的軟件。用于 -C 配置的 IEC61000-4-13 互諧波測試軟件。
單擊此處了解有關電壓暫降合規性測試的電子式電源轉換開關的信息
增加 IEC 61000-413 諧波和間諧波抗擾度測試。
包括交流電源內部的諧波發生器和 IEC 61000-4-13 測試序列。
| 模型 | 額定功率（VA） | 輸出形式 | 最大輸出電壓（VRMS LN） | 230 伏交流時的輸出電流 | 輸入功率形式 | 機柜高度 (U) | ||
|---|---|---|---|---|---|---|---|---|
| 三相系統 | ||||||||
| ECTS2-3300Z-x | 30,000 | -3? | 440 Vrms LN | 45.0 | 3? | AZX + 28U | ||
| ECTS2-3500Z-x | 50,000 | 3? | 440 Vrms LN | 75.0 | 3? | AZX + 28U | ||
| ECTS2-3600Z-x | 60,000 | 3? | 440 Vrms LN | 90.0 | 3? | 2 x AZX + 28U | ||
| ECTS2-31000Z-x | 100,000 | 3? | 440 Vrms LN | 150 | 3? | 2 x AZX + 28U | ||
配置選項 (x)：無包括諧波、閃爍和抗擾度測試；-B = 僅諧波和閃爍測試；-C = 增加 IEC61000-4-13 互諧波
