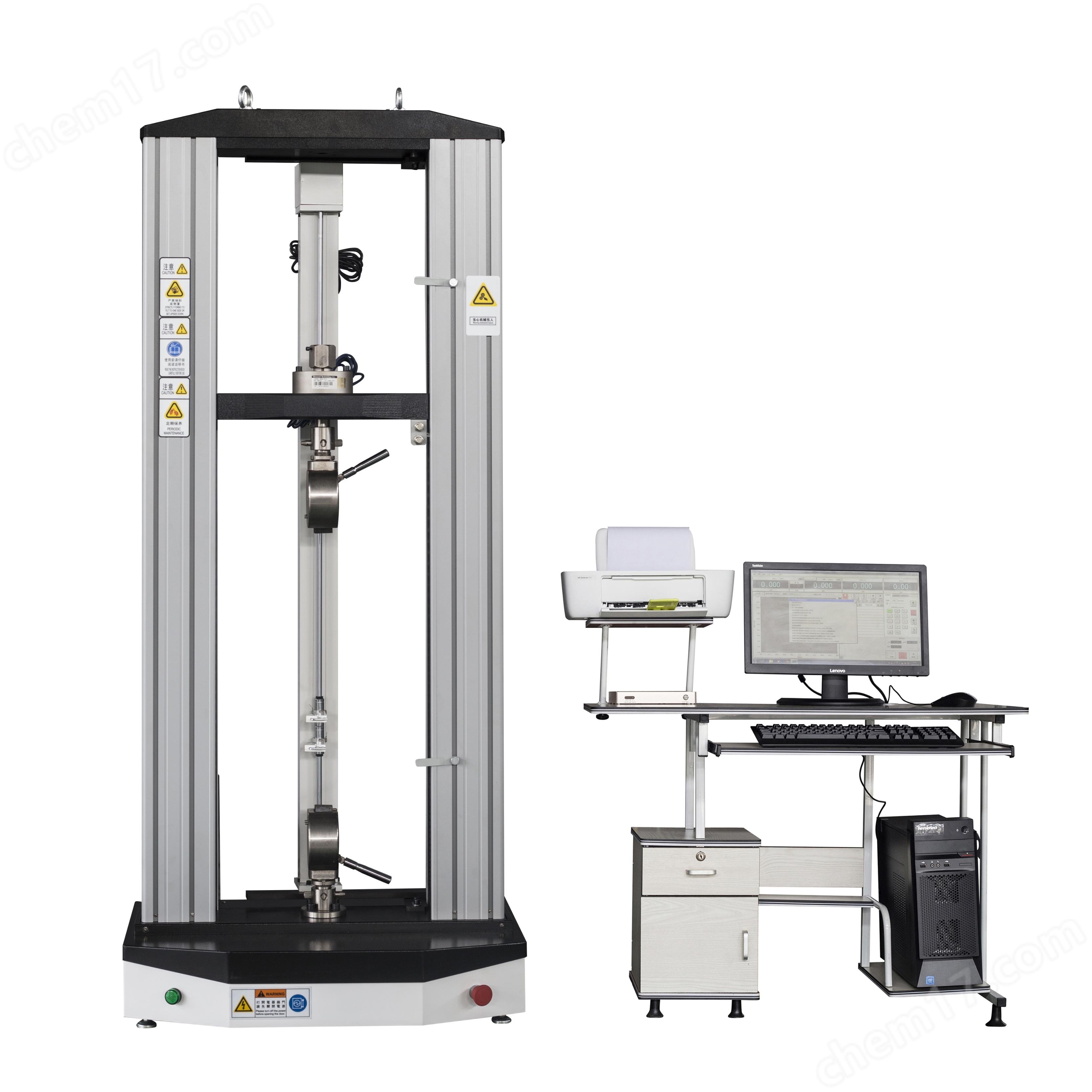

一、微機控制電子萬能試驗機功能特點
盛林電子萬能試驗機采用“微機 + 伺服系統”閉環控制（力、位移、變形三閉環），具有以下功能特點：
1、精準控制：加載速度、力值保持等參數控制精準，測試重復性好（誤差≤1%）。
2、自動化程度高：軟件可預設試驗流程（如“快速加載→力值保持 10s→緩慢卸載”），全程無需人工干預，減少人為誤差。
3、數據處理能力強：軟件支持曲線對比、數據統計分析（平均值、標準差）、歷史數據查詢，滿足科研和質檢的深度需求。
4、安全保障：配備過載保護（力值超量程自動停機）、限位保護（橫梁超行程報警），保障設備和人員安全。
5、環保低噪：無液壓油污染，噪音低。
6、應用廣泛：廣泛應用于金屬、非金屬、復合材料等的拉伸、壓縮、彎曲、剪切等力學性能測試。
二、核心構成與工作原理
1、機械主體
- 框架結構：分為門式（雙立柱，適合大負荷）和單柱式（適合小負荷），提供穩定的受力支撐，確保測試中無明顯形變。
2、傳動系統
- 組成：由伺服電機（驅動源）、精密滾珠絲杠（傳動部件）組成。
- 功能：實現橫梁精準升降，控制加載速度（如 0.001-500 mm/min），替代傳統液壓驅動，響應更快、精度更高。
3、負荷傳感器
- 精度：高精度拉壓力傳感器（精度可達 0.5 級或 0.3 級）。
- 量程：實時采集試驗力值，量程覆蓋幾牛到數百千牛（根據機型而定）。
4、附具
- 種類：根據測試項目配備拉伸、壓縮、彎曲、剪切等夾具。
- 材質：多為高強度合金，確保試樣夾持牢固、不打滑。
5、測力與傳感系統
- 變形測量裝置：如引伸計（測量試樣微小變形，計算應力 - 應變關系）、位移傳感器（監測橫梁移動距離），確保變形測量精度。
6、微機控制系統
- 硬件：計算機（含顯示器、打印機）、控制柜（伺服控制器、數據采集卡），負責發出指令、接收傳感信號。
- 軟件：專用測試軟件是核心，支持以下功能：
- 試驗參數設置：加載速度、力值 / 位移停止條件、保載時間等。
- 實時數據采集與曲線顯示：力 - 位移、應力 - 應變、力 - 時間等。
- 自動計算：屈服強度、抗拉強度、伸長率、彈性模量等指標。
- 報表生成：符合 GB、ISO、ASTM 等標準格式，支持數據存儲與追溯。
三、選型要點
1、量程匹配
- 選擇依據：根據試樣最大力值選擇（如測試 10 kN 以下材料可選 5 kN 機型，避免“大馬拉小車”影響精度）。
2、框架結構
- 大負荷（≥100 kN）：選擇門式。
- 小負荷（≤5 kN）：選擇單柱式。
3、軟件功能
- 標準支持：確保支持所需標準（如 GB/T 228 金屬拉伸標準）。
- 數據導出格式：符合需求（如 Excel、PDF）。
