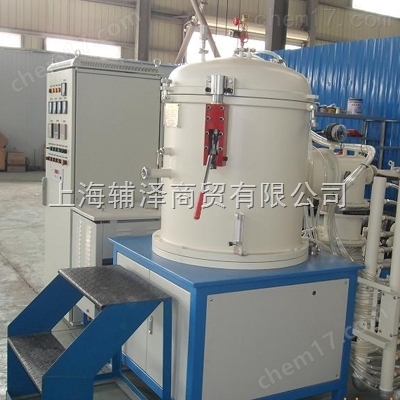

ZT系列真空碳管爐

一、用途

真空碳管爐是用石墨作發熱體的高溫、高真空電阻爐。zui高工作溫度可達2000℃～2400℃。本系列產品廣泛應用于無機材料（如陶瓷密封件、碳化硅、氧化鋯、氧化鋅、二氧化鋁等）、及金屬材料（如硬質合金）在真空或保護氣氛中燒結制備，也可用于稀土元素及其氧化物的提純處理及藍寶石退火處理。同時也適用于大專院校、科研單位進行中試批量生產使用。

二、結構介紹

本電爐為立式真空電爐，由爐蓋、爐體、爐底和真空機組組成，爐殼內層是不銹鋼，外層是碳鋼，兩層之間用水冷卻。爐殼上設有抽氣口、觀察孔、熱電偶孔、保護氣氛進出口、防爆口等。爐內裝有石墨電極，它與石墨發熱體采用圓柱面接觸聯結，電極各有一端通過密封伸出爐外，它是使電流能通到爐內發熱體的重要部件。發熱體的周?chē)卸鄬虞椛淦两M成的隔熱屏裝置。

三、設備特點

1、電路設有斷水、過流、爐超溫及水超溫報警及保護功能。

2、爐內設有充氣超壓防爆系統。

3、結構緊湊，布局合理。

4、人性化設計，合理配置。

四、ZT系列真空碳管爐技術指標及規格

控溫精度：±2℃；保護氣氛：Ar，N₂

五、設備供貨組件

1．真空碳管爐爐體                           壹臺

2．真空系統                                     壹套

3．?dāng)?shù)顯復合真空計                           壹臺

4．大電流變壓器                              壹只

5．電控柜                                        壹臺

6．說明書及其他技術文件                  壹套

六、用戶自備部分

1．從配電柜到電爐控制柜的連接電纜線。

2．從電爐集水箱到軟水冷卻機之間的連接管路、閥門及現場施工。

3．蒸餾水（用于軟水冷卻機循環使用）。

4．足夠的場地，用于放置設備。

5．接受設備、搬運及現場安裝。

6．安排人員配合供方進行設備調試。

注:

1. 上述參數因設計變動,恕不通知;

2. 特殊規格,可另行訂貨;

3. 產品因改進,若與照片不同,恕不通知;

4. 照片資料,版權所有,仿冒必究。
