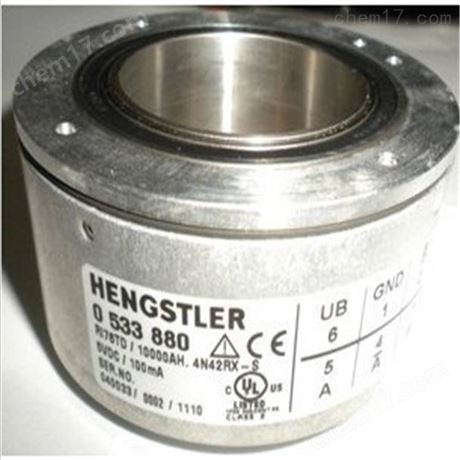

亨氏樂編碼器HENGSTLER58/0010EK.72P的特點

脈沖編碼器，也稱為碼盤，是一種旋轉式數字測量元件，分為增量型和絕對型。它通常安裝在待測試的軸上，并隨軸旋轉，以將軸的角位移轉換為數字尺寸。增量編碼器的輸出信號以增量脈沖的形式輸出，而絕對編碼器的輸出輸出信號以數字編碼的形式輸出。根據內部結構和檢測方式，亨士樂編碼器可分為接觸式、光電式和電磁式。其中，光電編碼器廣泛應用于數控機床，而由霍爾效應組成的電磁編碼器可作為速度檢測元件。

常用的增量編碼器是增量光電編碼器。增量光電編碼器的組成，它由帶電容器的發光二極管（LED）、光障、光電編碼器、光敏元件和信號處理電路組成。其中，光電碼盤在玻璃板上涂上一層不透光的金屬膜，然后圍繞圓周等間隔地由不透光和不透光條制成。遮光板具有與光電碼盤相同的不透光條紋，光電碼盤也可以由不銹鋼片制成。

遮光板和光電編碼板產生了明暗交替，由光敏元件接收。光敏元件將光電信號轉換成電脈沖信號。電輸出脈沖信號通常為A相、B相和Z相的三相信號。信號形狀如圖1所示。當光電編碼器的波旋轉時，A和B脈沖之間的相位角差為90度。測量波的角位移可以根據A或B脈沖的數量來測量，并且測量波的速度可以根據脈沖的頻率來測量。可以根據相位A和相位B信號的相位比來測量測量波的旋轉方向。如果A相脈沖超前于B相脈沖，則光電編碼器正轉；否則，它將反向旋轉。隨后的電路可以除以A和B之間的90°相位差（通過四倍頻電路實現）。Z線是一種光電旋轉編碼器，具有零脈沖線，每轉產生一個脈沖，測量軸的廣泛位置參考信號和測量軸的速度信號。光電編碼器的特性

亨氏樂編碼器HENGSTLER58/0010EK.72P的特點

1.測量不精確，無接觸磨損，碼盤壽命長，精度保證好；

2.允許高測量速度和高精度；。

3.光電轉換，抗干擾能力強；

4.體積小，安裝方便，適合機床操作環境；

5.結構復雜，價格高，光源壽命短；

6.碼盤基板為玻璃，抗沖擊、抗振動能力差
