繼電保護測試裝置報價繼電保護測試裝置報價（三相） 型號:SLDB-SH-300庫號：M410262

繼電保護測試裝置型號：SLDB-SH-300(1)具有獨立得直流電源輸出裝置設有一路110V 及 220V可調直流電源輸出。

(2)開關量接點多，有10對開入和8對開出，方便做備自投試驗。輸入接點為空接點和0～250V電位接點兼容，可自動自動識別。

(3)接口完整帶有兩個USB口和網口，可與計算機及其它外部設備通信，設置的GPS接口可實現雙機同步測試。

(4)相電流輸出功率：不低于400W

(5)三相并聯電流輸出時輸出功率：不低于900W

(6)頻率范圍：0～2000Hz 諧波次數(基波)1～40次

(7)直流電流輸出：0～±10A/每相，0～±30A/三并、輸出精度：＜0.1級

(8)直流輸出負載電壓：≤20V

(9)交流相電壓輸出：0～120V 輸出精度：＜0.1級

(10)交流線電壓輸出：0～240V

(11)交流相電壓/線電壓輸出功率：80W/100W

(12)直流相電壓輸出幅值：0～±160V 輸出精度：＜0.1級

(13)直流線電壓輸出幅值：0～±320V

(14)直流相電壓/線電壓輸出功率：70W/140W

(15)開關量輸入：通道數10對

(16)開關量輸出：通道數8對

(17)輸出方式 ：DC：220V/0.5a；AC：220V/0.5a

(18)時間測量0.1ms～9999s測量精度：＜0.1ms

主要特點1. 輸出達4相電壓3相電流，可任*意組合實現常規4相電壓3相電流型輸出模式，既可兼容傳統的各種試驗*方式，也可方便地進行三相變壓器差動試驗和廠用電快切和備自投試驗。

2.操作方式 裝置直接外接筆記本電腦或臺式機進行操作，方便 穩定。

3. 輸出端采用模塊式線性功放，而非開關型功放。不會對試驗現場產生高、中頻，而且保證了從大電流到微小電流全程都波形平滑精度。

4.主機 輸出部分采用DSP控制，運算速度快，具有實時數字信號處理能力，傳輸頻帶寬，控制高分辨率D/A轉換。開機即可工作，流動試驗*方便。

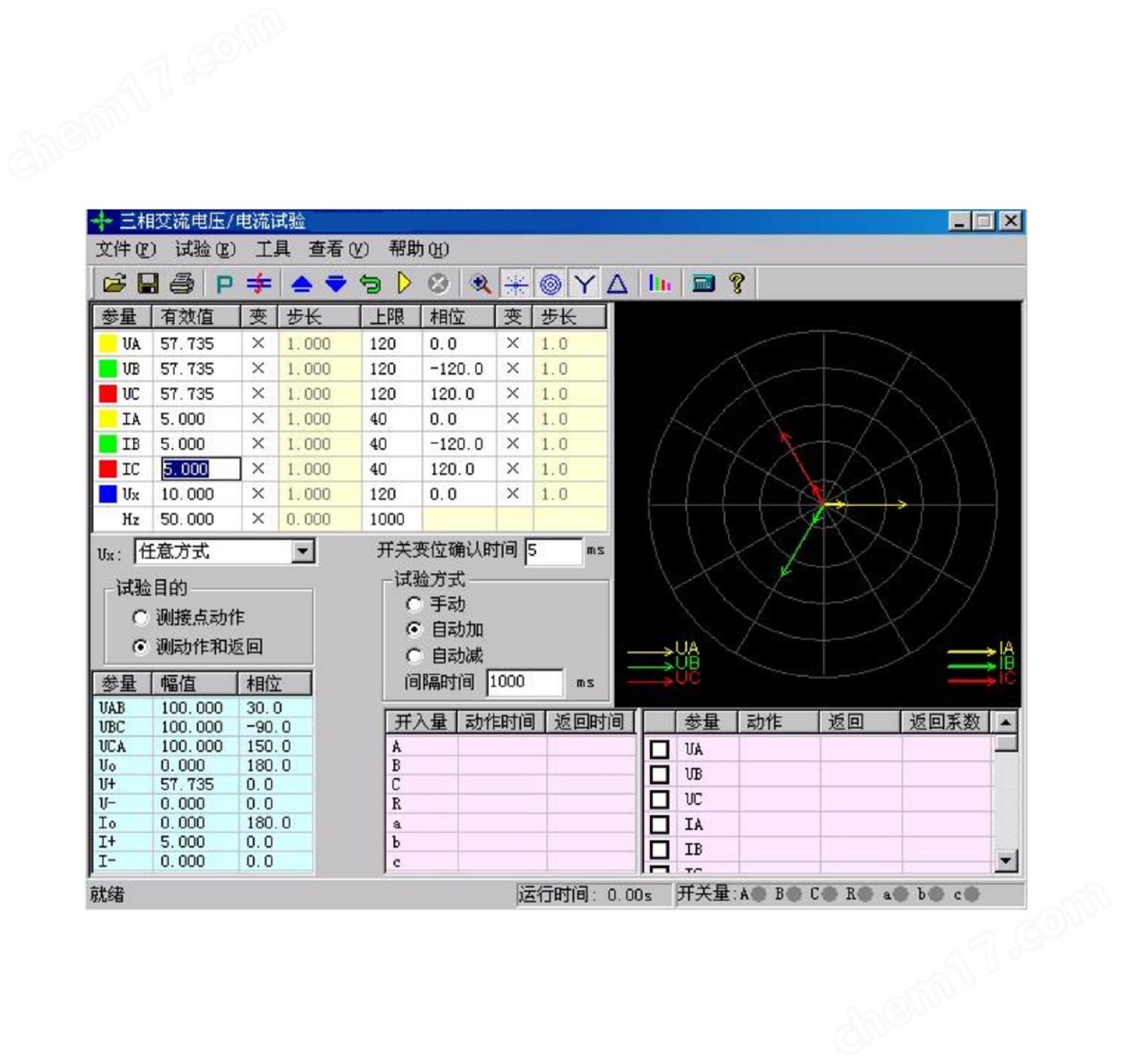

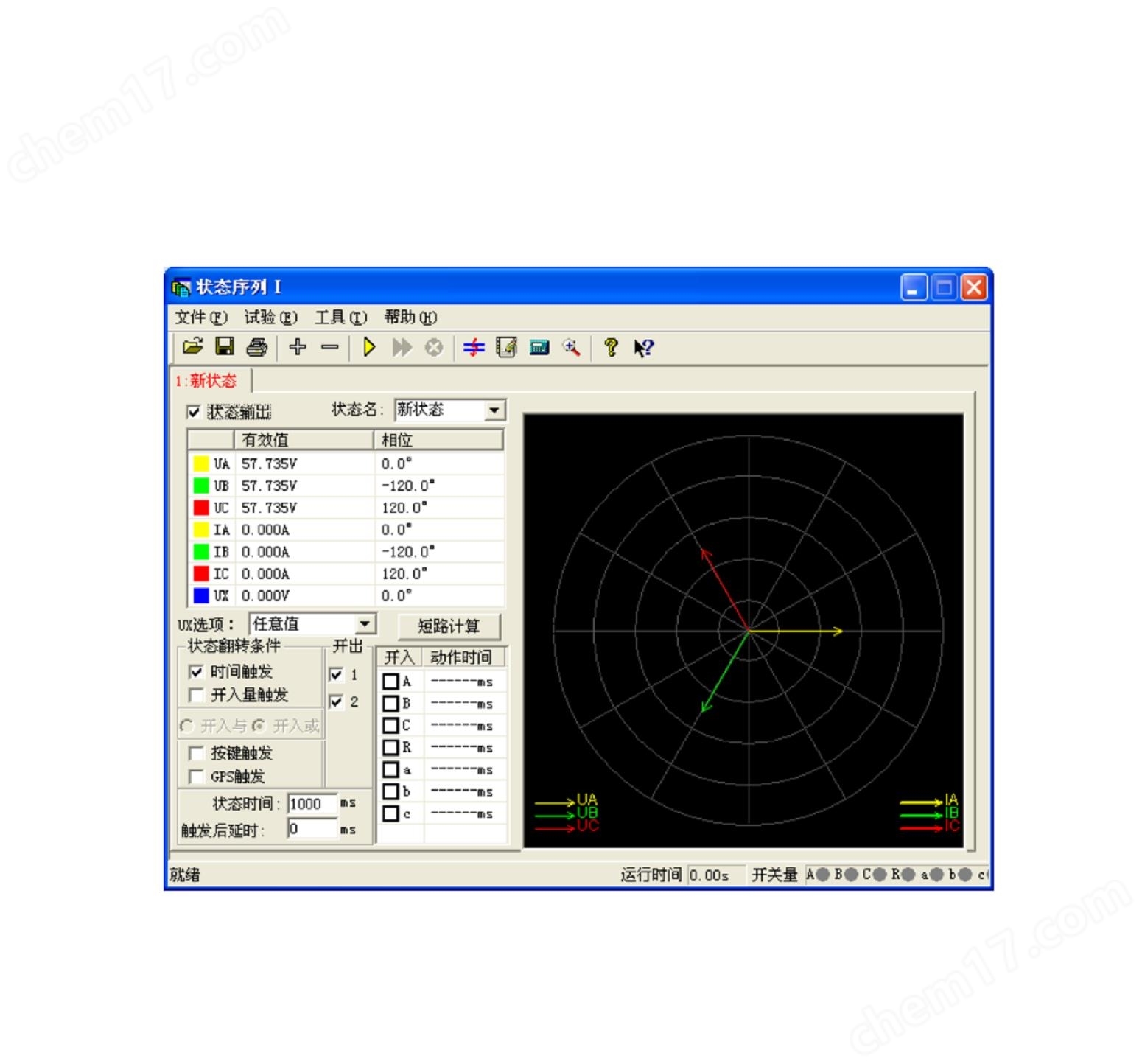

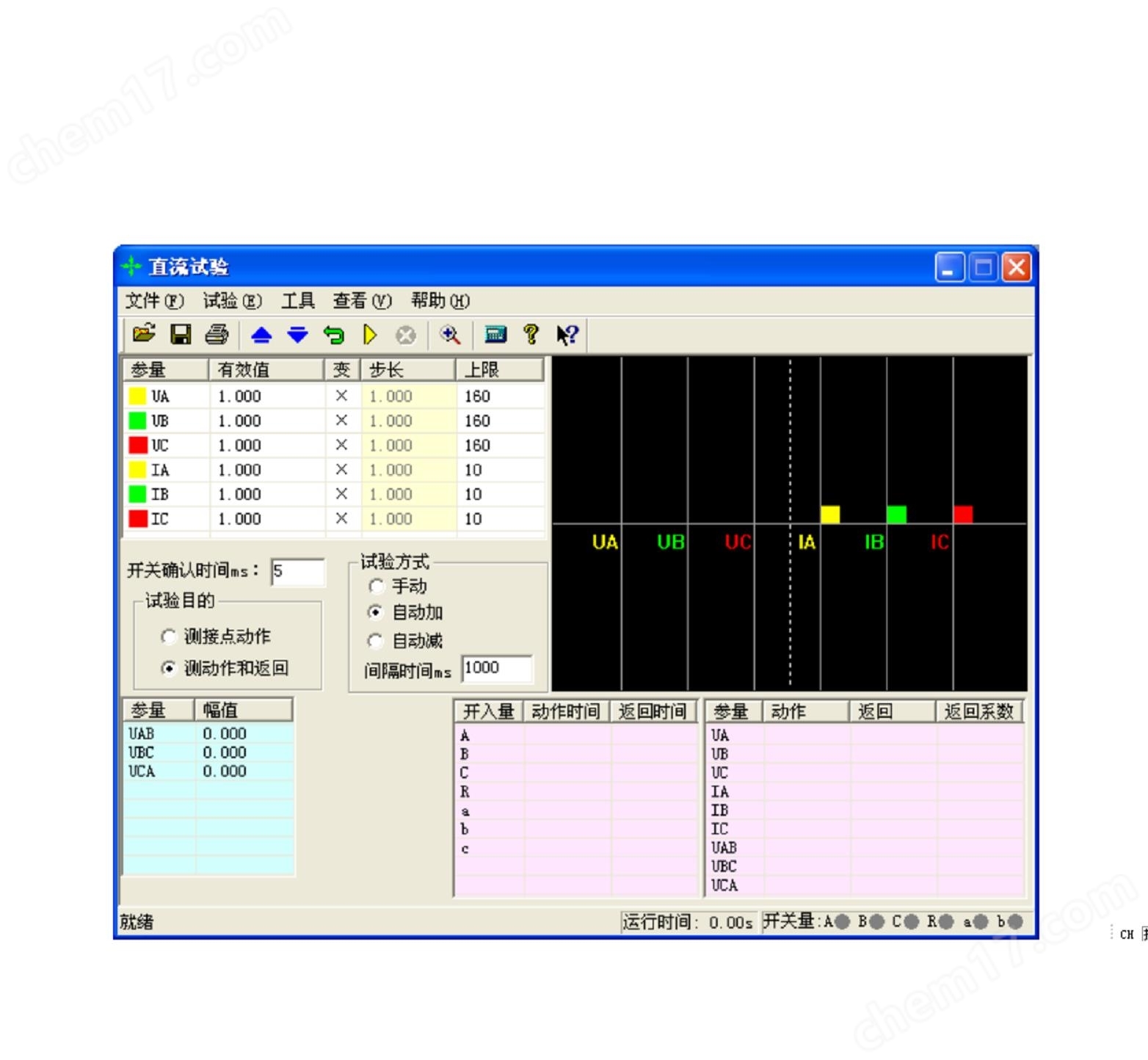

5.軟件功能：可完成各種自動化程度高的大型復雜校驗工作，能方便地測試及掃描各種保護定值，進行故障回放，實時存儲測試數據，顯示矢量圖，聯機打印報告等。6相電流可方便進行三相差動保護測試。

6.具有獨立直流電源輸出 設有一路110V 及 220V直流電源輸出。

7.接口完整 裝置帶有USB通訊口，可與計算機及其它外部設備通信。

8.散熱結構設計合理，硬件保護措施，具有電源軟啟動功能，軟件對故障進行自診斷以及輸出閉鎖等功能。

額定技術參數：

交流電流輸出

輸出精度 0.2級

相電流輸出（值） 0～40A

三并電流輸出（值） 0～120A

相電流長時間允許工作值（值） 10A

相電流輸出功率 ≤ 420VA

三并電流輸出時輸出功率≤900VA

三并電流輸出時允許工作時間≤ 10s

頻率范圍（基波） 20～1000Hz

諧波次數 1～20 次

直流電流輸出

輸出精度 0.2級

電流輸出 0～±10A / 每相，0～±30A / 三并

輸出負載電壓 ≤20V

交流電壓輸出

輸出精度 0.2級

相電壓輸出（值） 0～120V

線電壓輸出（值） 0～240V

相電壓/線電壓輸出功率 80VA / 100VA

頻率范圍（基波） 20～1000Hz

諧波次數 1～20次

直流電壓輸出

輸出精度 0.2級

相電壓輸出幅值 0～±160V

線電壓輸出幅值 0～±320V

相電壓/線電壓輸出功率 70VA / 140VA

開關量及時間測量

開關量輸入 8路 空接點： 1～20mA，24V

電位接點接入：“0"：0～ +6V； “1"：+11 V～ +250V

開關量輸出 4對 DC：220V／0.2A；AC：220V／0.5a

時間測量 測量范圍0.1ms ～ 9999s 測量精度0.1mS

體積重量

外形尺寸 410×360×200mm3

單機重量 20kg

供電電源 AC 220V±10%，50／60Hz

環境溫度 -10℃ ～ +50℃
