靜態應變計報價靜態應變計報價 型號:QX11-XL2118B庫號：M364484

技術指標：1.主機測點（通道）：18點2.測試單位：με，mm，N，kN，kg，t，Pa，kPa，MPa，GPa，μV，mV，V，℃

3.測量方式：應變片、應變式傳感器、Pt1000型熱電阻、K型熱電偶4.測量范圍：應變 0~±38000με；溫度 -40~100℃；電壓 ±2.5V；其它單位 ±99999

5.分辨率：應變：0.1με、1με；溫度：0.1℃；電壓：1μV；其它測量單位：0.01%/F.S6.平衡范圍：應變：≥±38000με；其他單位：100 %FS

7.平衡方式：自動掃描平衡8.靈敏系數設置：應變片0.01~9.99；傳感器1000-9999με∕F.S

9.靈敏系數設置方式：單點設置，統一設置；參數設置密碼控制進入

10.橋路電阻：60~1kΩ

11.橋路電壓：DC 2V

12.零點漂移：±2με/4小時；±1με/℃

13.精度：±0.2%F.S ±2με

14.組橋方式：二線制1/4橋；三線制1/4橋，四分之一橋路不用短接片，消除熱電勢對橋路電阻影響；1/4橋（公共補償）；半橋；全橋；橋路混合組橋方式選擇

15.采樣頻率：2kHz

16.顯示方式：7寸液晶顯示；高速模式3通道實時顯示；通用模式10通道、18通道實時顯示，功能按鍵觸摸操作

17.采集方式：單次采集、連續采集、監測采集

18.采集顯示方式：表格、T-Y圖、X-Y圖、棒圖

19.數據存儲容量：應變儀存儲數據1500組

20.工作模式：通用模式；高速模式；計算機軟件控制、采集與數據分析模式

21.信號輸入：16測點多橋路任意輸入接線端子；2測點全橋輸入接線端子，并聯 2測點全橋輸入航空插座

22.通訊方式：USB2.0接口

23.功 耗：約 2W

24.工作環境：溫度：-10~+45℃ 濕度：＜85%（不結露）

25.配套儀器鋼制實驗臺及11.1V/8.7Ah電池。

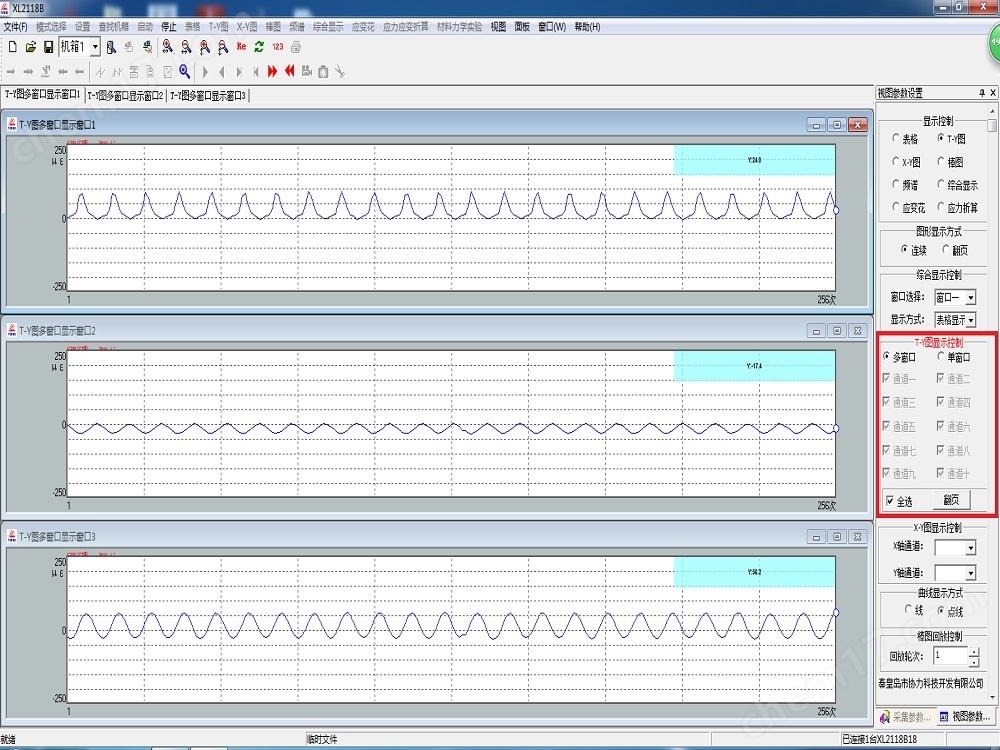

控制軟件介紹

軟件基本功能：

1.數據采集分析軟件具有臨時文件和新建文件兩種存儲格式。用戶可先使用臨時文件進行測試，當采集結束后將數據“另存為"到一個文件即可

2.具有多種采集方式：手動采集，連續采集，觸發采集，監測采集；方便用戶進行數據采集

3.測試軟件具有多種測量單位選擇：με，mm，N，kN，kg，t，Pa，kPa，MPa，GPa，適合多物理量測試現場使用

4.顯示方式：表格顯示、T-Y圖顯示、X-Y圖顯示、應力分布圖顯示、棒圖顯示、監測顯示等方式具有保存零點文件功能，在突然掉電或意外情況下，恢復測試文件即可繼續進行測試

5.測試軟件可將文件數據轉換為Txt或Excel文檔進行保存，方便用戶進行編輯

6.軟件具有應力折算，應變花計算等強大的軟件分析功能

7.運行環境：中文WinXP /Win7/Win10等操作系統

軟件控制功能：

1.測量單位：με，mm，N，kN，kg，t，Pa，kPa，MPa，GPa等單位設置

2.測量方式：應變片、應變式傳感器

3.測量范圍：應變 0~±38000με；其它單位 ±99999

4.分辨率：應變：0.1με、1με；其它測量單位：0.01%/F.S

5.采集通道：高速模式3通道，通用模式18通道

6.采樣頻率：1Hz、2Hz、5Hz、10Hz、20Hz、50Hz.、100Hz、200Hz、500Hz、1kHz、2kHz

7.工作模式：計算機外控工作模式

8.通訊方式：USB2.0（軟件自動識別設備）。

9.采集方式：手動采集、連續采集、觸發采集、監測采集

10.測量方法：應變片、應變式傳感器

11.圖形繪制方式：線、點線

12.窗口排列方式：層疊、平鋪、排列圖標

13.零點數據處理方式：保持當前平衡文件、調入某一時刻平衡文件、調入上次平衡文件

14.平衡方式：自動平衡

15.顯示方式：表格顯示、T-Y圖顯示、X-Y圖顯示、、棒圖顯示、頻譜顯示、綜合顯示、應變花、應力折算，其中T-Y圖形可單波形/多波形顯示

16.數據轉換格式： Txt /Excel文檔

17.數據回放：表格、T-Y圖回放、X-Y圖回放、應力分布圖回放、棒圖回放

18.讀取設備數據：1500頁

19.光標：單光標、雙光標、坐標自動調整

20.單向應力：應力應變圖設置、應力折算、應力折算存盤

21.采集分析通用模塊、材料力學實驗模塊

22.在掉電或軟件失效后，數據具有恢復測試功能

配置與組成

1.XL2118B18主機一套

2.電源線一條

3.USB數據線一條

4.螺絲刀一個

5.120Ω標準電阻兩只

6.采集控制分析軟件一套
