交流電纜耐壓測定儀報價交流電纜耐壓測定儀報價（0.1HZ ） 型號:SLDB-420/100庫號：M410225   交流電纜耐壓測試儀型號：SLDB-420/100

技術要求測試對象:35KV電纜：介損測試(滿足IEEE400.2-2013)；輸出電壓包括： 低頻正弦波、 低頻余弦波、直流電壓；

電纜介損測試符合標準：對35KV電纜（0.45μF/km）按標準《IEEE 400.2-2013》進行介損和局放測試，在0.1HZ的情況下可測試長度不低于6.5KM長的電纜；

耐壓單元輸出電壓：正弦波：48 kVrms / 68 kVpeak；DC：± 0~60 kV；方波：0~60 kV；精度：± 1%；分辨率：0.1 kV；耐壓單元輸出電流：0-80 mA；阻抗范圍：0.1 M?~5 G?；耐壓單元負載：2.0 μF @ 0.1 Hz @ 44 kV rms，容抗≤10.0 μF；絕緣護套檢測：電壓：≤10kV，電流：0.1–5.0 mA；絕緣護套缺陷定位：電壓：≤10 kV，脈沖/周期：1:3 / 4 s, 1:5 / 4 s, 1:5 / 6 s, 1:9 / 6 s；局放單元：低頻正弦波：1~44 kVrms /62 kVpeak；定位精度：1%；測試范圍：0~100km；分辨率：0.1pC|0.1m；采樣率：125MHz局放測量頻率：0.1Hz；波速度（v / 2）：10~150 m/μs；高壓耦合電容器；高壓濾波器。數據接口：RS232、USB等；測試報告：主機帶自動報告生成功能（可以圖形化直觀顯示測量結果）數據處理分析：主機帶測量數據存儲功能，電腦軟件可實時查看測試數據并進行處理分析；

變頻串聯諧振高壓試驗成套裝置SLDB-420/100通過變換諧振電抗器的串并聯組合和勵*磁變壓器的次級繞組接法，可以滿足以下電力設備的交流耐壓試驗要求：

滿足10kV電壓等級及以下的電纜（300mm2)7kM的交流耐壓試驗要求。試驗電壓≤52KV，頻率范圍：30-300Hz，加壓時間：5min。

滿足35kV電壓等級及以下的電纜（300mm2) 3kM的交流耐壓試驗要求。試驗電壓≤52KV，頻率范圍：30-300Hz，加壓時間：60min。

滿足35KV電壓等級主變、等電力設備的交流耐壓試驗要求。試驗電壓≤80KV，試驗頻率45-65Hz，試驗時間：1min

系統配置1。變頻控制電源 PY3580-20 20kW 1臺2。勵磁變壓器 LCB-10 10kVA (1100kV*4) 2臺3。諧振電抗器 DKQ-70/35 35kV/2A/60H 6節4。電容分壓器 FYQ-100/1 100kV/1nF 1套5。系統附件 系統連線、底座等 1套注：電抗器互感系數2節串1.2; 3節串1.3; 4節串1.4；5節以上1.5.設計標準及規范GB50150－2016：《電氣裝置安裝工程電氣設備交接試驗標準》DL/T849.6－2004：《電力設備用測試儀器通用技術條件 第6部分：高壓諧振試驗裝置》GB/T311.1-1997：《高壓輸變電設備的絕緣與配合》GB/T16927.1-2-1997：《高電壓試驗技術》DL/T474.4-2006：《現場絕緣試驗實施導則－交流耐壓試驗》GB2900：《電工名詞術語》GB10229-1988：《電抗器》GB1094：《電力變壓器》GB191-2000：《包裝儲運圖示標志》JB/T9641-1999：《試驗變壓器》IEC 358（1990）：《耦合電容器和電容分壓器》GB/T.311：《高壓輸變電設備的絕緣與配合》GB10237：《電力變壓器絕緣水平和絕緣試驗外絕緣的空氣間隙》GB4793-1984：《電子測量儀器安*全要求》GB/T3859.2-199：《半導體變流器 應用導則》GB/T2423.8-1995：《電工電子產品基本環境試驗規程》CIGRE WG 21.9：《高壓擠包絕緣電纜竣工驗收試驗建議導則》DL/T846－2004：《高電壓測試設備通用技術條件》DL/T848－2004：《高壓試驗裝置通用技術條件》IEC 1000：《電磁兼容性》主要技術參數

變頻串聯諧振高壓試驗裝置由變頻控制電源、勵磁變壓器、諧振電抗器、電容分壓器及系統附件組成。用諧振電抗器的電感與被試品的電容串聯組成LC諧振回路，通過調節變頻控制電源的輸出頻率使試驗回路達到諧振狀態并找到諧振點，從而在被試品上獲得試驗所需的高電壓大電流。

系統參數名稱：變頻串聯諧振高壓試驗成套裝置型號：SLDB-420/1001.1 適用海拔高度：≤1000m1.2 適用環境溫度：－20℃～＋45℃

1.3 適用相對濕度： ≤90%（裝置表面不結霜）1.4 現場風力： ≤5級1.5 輸入電壓： 三相380V±10%，220V±10%，50Hz±2%1.6 試驗容量： ≤420kVA

1.7 試驗電壓： ≤100kV1.8 高壓測量精度： 1％；高壓穩定度：±1％1.9 高壓分辨力： 0.01kV1.10 試驗電壓波形： 正弦波，波形畸變率≤1.0％

1.11 試驗頻率范圍： 30～300Hz1.12 工 作 制： 額定容量下，60min ON/ 30min OFF 3×

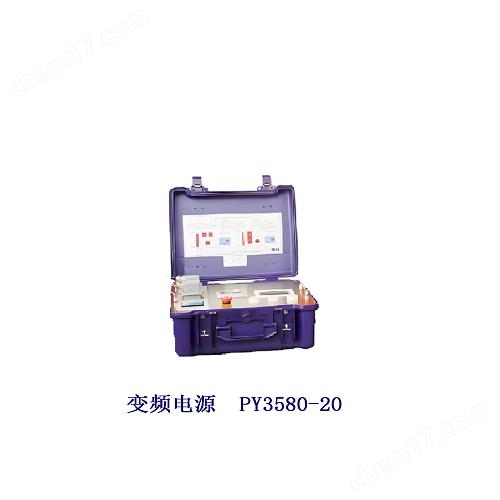

名稱：名稱：變頻電源型號：PY3580-20變頻控制電源包括控制、調頻、調壓、顯示四個部分，系統程序包括設置、試驗、測量、保護四個模塊，70%進口元器件和功率模塊確保產品*質量，全自動綜合保護措施確保儀器，試品和操作人員三方2.1 輸入電壓： 三相380V±10%，220V±10%，50Hz±2%2.2 輸出電壓： 0～450V2.3 輸出功率： 20kW

2.4 輸出電流： 0～44.4A2.5 輸出頻率： 20～400Hz2.6 頻率分辨力： 0.01Hz2.7 冷卻方式： AF 強迫風冷

2.8 溫 升： 額定功率下連續運行，≤55K2.9 噪 聲： ≤45dB2.10 外型尺寸： 520×400×2502.11 重 量： 約25kg

勵磁變壓器 LCB-10勵磁變壓器將調頻控制電源的輸出電壓升到合適的試驗電壓，滿足電抗器及容性負載在低品*質因素下能達到試驗電壓的要求。勵磁變壓器高壓繞組設計成多組抽頭，輸出電壓可根據回路Q值的大小來選用。3.1 額定容量： 10kVA3.2 輸入電壓/電流： 450V/22A3.3 輸出電壓/電流： 1.1/2.2/4.4，2.2A3.4 工作頻率： 30～300Hz

3.5 絕緣水平： 1.1UN /1min，UN為額定電壓3.6 溫 升： 額定容量下運行，≤65K/60min3.7 噪 聲： ≤50dB

3.8 外型尺寸： 500mm×230mm×340mm3.9 重 量： 約50kg諧振電抗器 DKQ-70/35諧振電抗器是LC諧振回路的重要部件，當諧振頻率f0=1/(2π√LCX)，電抗器L與被試品CX發生諧振產生高壓，電抗器的性能直接影響到系統Q值的大小。5.1 額定電壓： 35kV5.2 額定電流： 2A5.3 額定頻率： 30Hz

5.4 工作頻率： 30～300Hz5.5 額定容量： 70Kvar5.6 電 感 量： 60H5.7 絕緣水平： 1.1UN /1min，UN為額定電壓5.8 溫 升： 額定容量下運行，60min，≤65K/60min

5.9 噪 聲： ≤50dB10 外形尺寸： Φ290mm×380mm5.11 重 量： 約50kg

電容分壓器 FYQ-100/1 100kV/1nF7.1 分 節 數： 1節7.2 額定電壓： 100kV7.3 電 容 量： 1nF7.4 工作頻率： 30～300Hz

7.5 分 壓 比： 1000:17.6 測量精度： 1.0級7.7 絕緣水平： 1.1UN/1min，UN為額定電壓7.8 測量誤差： 值時≤1%，峰值時≤1.5%7.9 重 量： 8kg案例使用方式 （供參考）35kV電纜，截面300mm2 長度3km 以內，試驗電壓52kV

配置及參數試 品：35kV/300mm2電纜 (電容0.57μF/km)電抗器組合 2節串聯成一柱，3柱并聯分壓器配置 1節諧振頻率范圍 /Hz 30-300

試驗電壓 /kV ≤52試驗電流 /A ≤6
