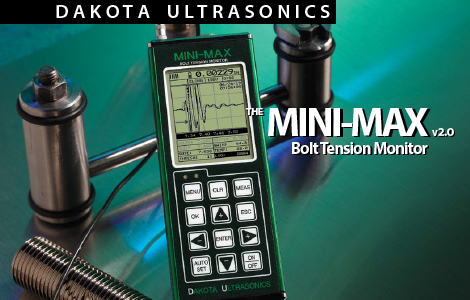

MINI-MAX V2.0螺栓應力測試儀

最近更新時間：2020-5-3

提 供 商：上海如慶電子科技有限公司資料大小：1.2MB

文件類型：PDF 文件下載次數：16次

資料類型：瀏覽次數：153次

相關產品：

MINI-MAX V2.0螺栓應力測試儀|上海如慶電子科技有限公司專業提供MINI-MAX V2.0螺栓應力測試儀

MINI-MAX螺栓應力測試儀采用先進的超聲波反射技術，能精確、快速地測量出螺栓緊固后的時長、伸長量并進一步轉換為載荷、應力和應變。具有使用方便、顯示直觀、便于攜帶等特點。MINI-MAX螺栓應力測試儀以其*的構思、強大的功能和精確的測量廣泛的應用于航空航天、衛星制造、電力設備、建筑橋梁和石油化工等領域。

• 可測量值：時間/伸長量/載荷/應力/應變

• 顯示屏VGA(240 X 160)

• 測量模式：界面波-回波；帶閘門的界面波-回波

• 自動探頭識別

• 自動校準

• 自動溫度補償

• USB-C接口

• Windows界面計算機通訊軟件

MINI-MAX

外形尺寸

63.5x165x31.5mm

重量

380g（包括電池） 全金屬外殼

顯示屏分辨率

240X160像素

顯示模式

全波、正/負半波、數字式或分屏組合式顯示（波形+數字）

工作溫度

-10～60℃

檢測范圍

2.54cm～1524cm(鋼，P-E模式，因材質不同會有所變化)

數據通信接口

USB接口可和PC電腦連接或者給主機供電

存儲格式

表格式（字母、數字編號）或者順序式（自動編號）

存儲能力

4GB內部SD卡存儲

屏幕抓取

可存為.tif格式的文件

自定義參數設置

可存儲64個參數設置，內置的參數設置用戶也可編輯

電池

3節5號干電池供電或者通過USB接口供電

脈沖發生器

100V，150V和200V三檔可調

阻尼

50/75/100/300/600/1500Ω，六檔可選

增益

100dB

頻率范圍

寬頻帶：1.8MHz～19MHz(-3dB)

水平線性

±0.4%全屏幕寬度(FSW)

垂直線性

±1%全屏幕高度(FSH)

放大器精度

±1dB

波幅測量

0-100%全屏幕高度(FSH)

延遲

0～25400mm（鋼）

測量門

測量門的起始位置和寬度全屏可調；測量門的高度5%—95%可調（步進值1%）；測量門可以正負觸發聲、光報警

現場校準

可用向量法或者線性回歸法進行校準來增加測量精度

測量單位

公制 (mm)/英制(in)

聲速

1250～13995m/s，連續可調

測量模式

界面波-回波（P-E）；帶閘門的界面波-回波（P-E w/Gate)

顯示分辨率

0.0001mm

校準模式

自動/固定/一點/兩點校準

測量單位

時間—ns,伸長量—in/mm,載荷—KIP/KN,應力—KSI/MPa,應變—%

探頭類型

1MHz-10MHz單晶探頭（直徑1/8’’~1’’可選），磁性/非磁性可選

小螺栓可用粘貼方式安裝探頭

用戶可定制探頭

探頭電纜線插座

LEMO 00接口和溫度傳感器接口（可選項）

認證標準

滿足IP65防護標準，符合NIST & MIL-STD-45662A

型號

頻率

晶片直徑

PT# T-700-2405

5MHz

1/8"英寸

PT# T-700-4405

10MHz

1/8"英寸

PT# T-702-2405

5MHz

1/4"英寸

PT# T-702-4405

10MHz

1/4"英寸

PT# T-703-2405

5Mhz

3/8"英寸

PT# T-703-1405

2.25Mhz

3/8"英寸

PT# T-704-2405

5MHz

1/2"英寸

PT# T-704-1405

2.25MHz

1/2"英寸

PT# T-706-2405

5MHz Magnetic

3/4"英寸

PT# T-706-1405

2.25Mhz

3/4"英寸

PT# T-706-0405

1MHz

3/4"英寸

非磁性探頭

預定

定制探頭

預定

DFX-7多功能超小型探傷測厚儀|上海如慶電子科技有限公司專業提供DFX-7多功能超小型探傷測厚儀

DFX-7 超小型探傷/測厚多用途檢測儀

• 內置DAC/AWS/TCG/DGS曲線

• 高可視性AMOLED彩色顯示屏

• 脈沖重復頻率：8—333Hz

• 屏幕刷新率：60或者120Hz

• 觸發方式：過零點、起始沿或者峰值

• 自動探頭識別、探頭調零和溫度補償

• 多種測量模式適應各種各樣的檢測場合

• 大數據量存儲能力

• 用3節5號電池可以提供長達12小時的工作時間

• 計算機通訊軟件

DFX-7

外形尺寸

63.5x165x31.5mm

重量

0.4kg（包括電池） 全金屬外殼

顯示屏尺寸

亮度可調彩色AMOLED顯示

分辨率

320X240像素

顯示面積

43.2X57.6mm

探傷狀態

全波、正/負半波、RF波

測厚儀狀態

數字式、正/負半波、RF波或者B掃描

探傷狀態

2個單獨的測量門

測厚儀狀態

3個測量門

工作溫度

-10～60℃

工作環境

符合IP65標準

校準

自動校準

縱波（直探頭）和橫波（斜探頭）都可自動校準

探頭類型

單晶接觸式探頭、雙晶探頭、延遲塊探頭、斜探頭

測量單位

公制 (mm)、英制(in)、時間(μs )

檢測范圍

0～7.1mm直至0～30480mm(鋼)，連續可調

聲速

256～16000m/s，連續可調

探頭延遲

0～999.999μs，連續可調

脈沖發生器

200V可變方波脈沖發生器

脈沖寬度

40— 400ns

脈沖重復頻率

8～333Hz（8，16,，32，66,125,250,333Hz可選）

增益

0～110dB，可以隨時進行增益調節（手動或者自動增益控制）

阻尼

50/75/100/300/600/1500Ω，六檔可選

頻率范圍

頻帶：1.8MHz～19MHz(-3dB)

3個窄頻帶，頻率分別為

2MHz、5MHz和10MHz（DF-7+適用）

水平線性

±0.4%全屏幕寬度(FSW)

垂直線性

±1%全屏幕高度(FSH)

放大器精度

±1dB

延遲

0～25375mm（鋼）

探傷儀

斜探頭模式

聲程、水平距離、深度三角顯示和曲面修正

DAC曲線

可選取8個點制作數字DAC曲線

設有參考曲線

-2dB、-6dB、-10dB曲線(-6/-12), （-6/-14), (-2/-6/-10)dB

幅度顯示方式

%DAC或者%FSH

AWS

為儀器內置軟件，用于按照 AWS D1.1結構焊接標準對顯示的缺陷作評定

AVG/DGS

按探頭數據自動計算缺陷大小，可存儲64種探頭數據

TCG曲線

時間校正增益，50dB的動態范圍，20dB/ms，可選擇8個輸入點

檢測模式

脈沖回波

Auto-cal功能

對兩個回波自動標定

顯示凍結

用于捕獲鎖定當前的掃描圖像

峰值記憶

用于捕獲鎖定動態回波的大值

雙晶探頭

界面波-底波(P-E)方式

0.63mm－3048cm

多層測量(PECT)方式

0.63mm－3048cm（基體） 0.01－2.54mm（表面涂層）

帶自動溫度補償的
界面波-底波(PETP)方式

0.63mm－3048cm

穿透涂層測量(E-E)模式

1.27­—102mm（因涂層的不同會有所變化）

僅測量涂層(CT)模式

0.0127——2.54mm（因涂層的不同會有所變化）

DXF-8小型探傷儀|上海如慶電子科技有限公司專業提供DXF-8小型探傷儀

DFX-8 超小型探傷/測厚多用途檢測儀

• 內置DAC/AWS/TCG/DGS曲線

• 高可視性AMOLED彩色顯示屏

• 脈沖重復頻率：8—2KHz

• 屏幕刷新率：60

• 觸發方式：過零點、起始沿或者峰值

• 自動探頭識別、探頭調零和溫度補償

• 多種測量模式適應各種各樣的檢測場合

• 大數據量存儲能力

• 鋰電池能提供長達18小時的工作時間（用6節AA號電池備用可以提供長達12小時的工作時間）

• Windows界面計算機通訊軟件

DFX-8

外形尺寸

63.5x165x31.5mm

重量

0.4kg（包括電池） 全金屬外殼

顯示屏尺寸

亮度可調彩色AMOLED顯示

分辨率

320X240像素

顯示面積

43.2X57.6mm

探傷狀態

全波、正/負半波、RF波

測厚儀狀態

數字式、正/負半波、RF波或者B掃描

探傷狀態

2個單獨的測量門

測厚儀狀態

3個測量門

工作溫度

-10～60℃

工作環境

符合IP65標準

DFX-8測厚儀性能

自動校準

縱波（直探頭）和橫波（斜探頭）都可自動校準

探頭類型

單晶接觸式探頭、雙晶探頭、延遲塊探頭、斜探頭

測量單位

公制 (mm)、英制(in)、時間(μs )

檢測范圍

0～7.1mm直至0～30480mm(鋼)，連續可調

聲速

256～16000m/s，連續可調

探頭延遲

0～999.999μs，連續可調

脈沖發生器

200V可變方波脈沖發生器

脈沖寬度

40— 400ns

脈沖重復頻率

8～333Hz（8，16,，32，66,125,250,333Hz可選）

增益

0～110dB，可以隨時進行增益調節（手動或者自動增益控制）

阻尼

50/75/100/300/600/1500Ω，六檔可選

頻率范圍

頻帶：1.8MHz～19MHz(-3dB)

3個窄頻帶，頻率分別為

2MHz、5MHz和10MHz（DF-7+適用）

水平線性

±0.4%全屏幕寬度(FSW)

垂直線性

±1%全屏幕高度(FSH)

放大器精度

±1dB

延遲

0～25375mm（鋼）

DFX-8探傷儀性能

斜探頭模式

聲程、水平距離、深度三角顯示和曲面修正

DAC曲線

可選取8個點制作數字DAC曲線

設有參考曲線

-2dB、-6dB、-10dB曲線(-6/-12), （-6/-14), (-2/-6/-10)dB

幅度顯示方式

%DAC或者%FSH

AWS

為儀器內置軟件，用于按照 AWS D1.1結構焊接標準對顯示的缺陷作評定

AVG/DGS

按探頭數據自動計算缺陷大小，可存儲64種探頭數據

TCG曲線

時間校正增益，50dB的動態范圍，20dB/ms，可選擇8個輸入點

檢測模式

脈沖回波

Auto-cal功能

對兩個回波自動標定

顯示凍結

用于捕獲鎖定當前的掃描圖像

峰值記憶

用于捕獲鎖定動態回波的大值

存儲能力

界面波-底波(P-E)方式

0.63mm－3048cm

多層測量(PECT)方式

0.63mm－3048cm（基體） 0.01－2.54mm（表面涂層）

帶自動溫度補償的界面波-底波(PETP)方式

0.63mm－3048cm

穿透涂層測量(E-E)模式

1.27­—102mm（因涂層的不同會有所變化）

僅測量涂層(CT)模式

0.0127——2.54mm（因涂層的不同會有所變化）

PV-X測厚儀|上海如慶電子科技有限公司專業提供

PV-X具有PX-7系列測厚儀的所有功能，并且增加了A/B掃描顯示功能，應用場合更廣，測量范圍更大。

• 可調式方波脈沖發生器，獲得的分辨率和穿透能力

• 測量門設定功能

• A掃描正/負檢波顯示用于測厚、探傷和腐蝕坑檢測

• B掃描顯示用于顯示被測材料的截面形狀

• 顯示分辨率可調

• 上/下限聲光報警功能

• 自動增益控制功能用于不去除涂/鍍層測量基體厚度

• 高速掃查功能可用于快速找到壁厚的小值

• 12000頁大存儲量數據存儲能力
  （每頁可存一個厚度值和一個波形）

• 16種出廠設定值和48個用戶設定值，用戶設定值用戶都可選擇、編輯和另存為其它設定值

• 可使用多種單晶探頭
  (標準延遲塊探頭、筆式延遲塊探頭和接觸式探頭)

• 自動尋找功能能自動定位測量點，并且選擇合適的顯示參數使被測波形在屏幕上顯示

• 多種顯示方式
  （RF射頻波形、A掃描正/負檢波、B掃描和厚度值大數字）

• 可通過軟件與計算機進行數據交換，方便用戶打印檢測報告

PV-X

體積

63.5X165X31.5毫米

外殼

合金外殼

重量

382克（含電池）

鍵盤

12鍵觸摸式按鍵

探頭

單晶探頭（1～20MHz），LEMO 00接口

測量方式

始波－底波方式（用于一般厚度材料的測量）
界面波—底波方式（用于較厚材料的測量）
底波－底波方式（用于薄材料和穿透涂層的測量）

測量范圍

1.27－25.4mm鋼（界面波－底波方式）
0.15－12.7mm鋼（底波－底波方式）
1—254mm鋼（始波—底波接觸法）
2.54—76.2mm鋼（底波—底波接觸法）

聲速范圍

1250m/s～9999m/s

顯示精度

0.01mm和0.001mm可選（可方便的進行公制和英制的轉換）

顯示屏

帶背光LCD顯示，可視范圍62X45.7mm（240X160像素），大數字厚度值顯示（厚度值數字高度可達10mm）

報警功能

聲、光報警

工作溫度

-10℃-60℃

電池工作時間

150小時（3節5號堿性電池）100小時（3節5號鎳鎘電池）

UMX-2|上海如慶電子科技有限公司專業提供UMX-2防水測厚儀

UMX-2有強大的防水功能（滿足IP68標準），可在水下300米正常工作，有同時測量金屬基體和表面非金屬涂層厚度的能力。

• 測量方式一：僅測量基體厚度

• 測量方式二：同時測量基體和涂層的厚度

• 測量方式三：穿透涂層測量基體厚度

• 增益值可到100dB

• 自動增益控制（AGC）、手動增益控制（超低、低、中等、高、超高）

• 探頭自動識別，自動調零和溫度補償

• 可通過軟件與計算機進行數據交換，方便用戶打印檢測報告

UMX-2

探頭類型

1—10MHZ雙晶探頭和單晶探頭

探頭接口

防水型LEMO接口

外觀尺寸

直徑：60.33毫米，長度：229毫米

重量

680克（含電池）

按鍵

單鍵

工作溫度

-29℃—60℃

外殼

透明的高強度塑料（耐壓強度可達水下300米）

數據通訊

雙向RS232接口，帶USB轉RS232電纜和windows界面的通訊軟件

顯 示 屏

帶背光的四位半數字顯示和6位字母LCD顯示

LED照明

8個藍色LED燈

背光關閉狀態下

50小時（3節5號堿性電池）20小時（3節5號鎳鎘電池）

背光開啟狀態下

15小時（3節5號堿性電池）8小時（3節5號鎳鎘電池）

省電功能

5分鐘無任何操作后能自動關機

顯示精度

0.01mm（可方便的進行公制和英制的轉換）

超聲性能

界面波-底波(P-E)方式

0.63－508mm

多層測量(PECT)方式

0.63－508mm（基體） 0.01－2.54mm（表面涂層）

穿透涂層測量(E-E)模式

2.54—102mm（因涂層的不同會有所變化）

穿透涂層測量(TCg)模式

1—152mm（因涂層的不同會有所變化）

聲速范圍

1250－13995m/s

CMX DL+測厚儀|上海如慶電子科技有限公司專業提供

The CMX DL+ 測厚儀不僅有MV-X的所有功能，而且還有同時測量金屬基體和表面非金屬涂層厚度的能力。

• 測量方式（僅測量基體厚度、同時測量基體和涂層的厚度、僅測量涂層厚度）

• 顯示模式（數字式顯示、B掃描顯示、A掃描顯示<僅cmx>）

• 增益可調節：超低、低、中、高、超高

• 增益值可到110dB

• 自動增益控制（AGC）

• 時間增益校正（TCG）

• 探頭自動識別，自動調零和溫度補償

• 大值、小值顯示

• 可存儲64個用戶參數設置

• 高速掃查（50次/秒）

• 高達140HZ的脈沖重復頻率

• B掃描顯示用于顯示被測材料的截面形狀

• A掃描波形顯示和RF顯示（CMX DL+）

• 差值測量模式

• 高速掃查功能可用于快速找到壁厚的小值

• 上/下限聲光報警功能

• 數據存貯：可存儲21000個測量厚度值或者16000個測量厚度值和B掃描圖形及參數

• 可通過軟件與計算機進行數據交換，方便用戶打印檢測報告

CMX DL+

鍵盤

12鍵按鍵

測量范圍

界面波-底波(P-E)方式：0.63－508mm

帶自動溫度補償的界面波-底波(PETP)方式： 0.63－508mm

多層測量(PECT)方式：0.63－508mm（基體） 0.01－2.54mm（表面涂層）

穿透涂層測量(E-E)模式：2.54—102mm（因涂層的不同會有所變化）

僅測量涂層(CT)模式：0.0127——2.54mm（因涂層的不同會有所變化）

顯示精度

0.01mm（可方便的進行公制和英制的轉換）

聲速范圍

1250－13995m/s

工作溫度

-10℃—60℃

探頭類型

1—10MHZ雙晶探頭

探頭接口

LEMO“00”，可以使用MX、MMX系列測厚儀的探頭

通訊接口

RS232接口（配備USB轉RS232接頭）

電池工作時間

150小時（3節5號堿性電池）100小時（3節5號鎳鎘電池）

省電功能

5分鐘無任何操作后能自動關機

顯 示 屏

62X45.7mm（240 X 160像素），大數字厚度值顯示（厚度值數字高度可達17.78mm）

外觀尺寸

63.5X165X31.5 mm

重量

382 g

顯示精度

合金外殼

MV-X測厚儀|上海如慶電子科技有限公司專業提供

MV-X測厚儀具有ZX系列測厚儀的全部功能，并且還有A/B掃描功能，增益和閘門可連續調節，適用場合更廣。

• 可調式方波脈沖發生器，獲得分辨率和穿透能力

• 上/下限聲光報警功能

• A掃描正/負檢波顯示用于測厚、探傷和腐蝕坑檢測

• B掃描顯示用于顯示被測材料的截面形狀

• 自動增益控制功能用于不去除涂/鍍層測量基體厚度

• 高速掃查功能可用于快速找到壁厚的小值

• 12000頁大存儲量數據存儲能力
  （每頁可存一個厚度值和一個波形）

• 可存儲64個用戶設定值，所有出廠設定值用戶都可選擇、編輯和另存為其它設定值

• 多種顯示方式
  （RF射頻波形、A掃描正/負檢波、B掃描、度值大數字）

• 可通過軟件與計算機進行數據交換，方便用戶打印檢測報告

MV-X

體積

63.5X165X31.5毫米

鍵盤

12鍵觸摸式按鍵

測量方式

界面波－底波方式（用于測厚、探傷和腐蝕坑的檢測）底波－底波方式（用于不去除涂/鍍層測量基體厚度）

探頭類型

1~10MHz雙晶探頭

聲速范圍

1250m/s~9999m/s

測量范圍

0.63－254mm（界面波－底波方式）2.54－102mm（底波－底波方式）

顯示精度

0.01mm（可方便的進行公制和英制的轉換）

顯示屏

62X45.7mm（240X160像素），大數字厚度值顯示（厚度值數字高度可達10mm）

工作溫度

-10℃-60℃

電池工作時間

150小時（3節5號堿性電池）100小時（3節5號鎳鎘電池）

省電功能

5分鐘無任何操作后能自動關機

重量

382克

外殼

合金外殼

PZX-7/PZX-77DL高精度超聲波測厚儀|上海如慶電子科技有限公司專業提供

PZX-7/7DL是高精度的超聲波測厚儀，可以測量0.15mm厚的鋼材，顯示精度可達0.002mm。

• 測量鋼、鑄鐵、塑料、玻璃、鋁、銅等材料的厚度

• 穿透涂層測量基體厚度

• 120MHz FPGA采樣率，100V脈沖發生器

• 增益可調節

• TDG時間增益校正功能

• 低溫型（-30℃）LCD顯示屏

• USB-C型通訊接口（僅PZX-7DL)

• CDC USB轉串口功能

• IP65防護等級

• 自動找出被測材料掃查區域內的薄值

PZX-7

脈沖-回波模式

1.0～914.4mm (鋼，取決于探頭)

回波-回波模式

0.15-25.4mm(延遲塊探頭),1.0-152.4mm(接觸式探頭)

界面波-底波

1.5-25.4mm(延遲塊探頭)

塑料模式

0.127-6.35mm（石墨延遲塊）

顯示單位

mm/IN（低顯示分辨率或者高顯示分辨率）

顯示精度

0.01mm或者0.001mm/0.001IN或者0.0001IN

聲速范圍

305～18542m/s

探頭頻率

5MHz～20MHz（LEMO接口）

探頭直徑

可選探頭直徑來提高線性

屏幕

大屏幕多功能低溫型LCD顯示屏

背景燈

關閉/常開/自動三種工作模式，亮度有低/中/高三檔可調

脈沖重復頻率

200Hz

顯示刷新率

10Hz

掃描方式

每秒測量100個點，可以捕捉到掃描過程中的薄厚度

差值模式

顯示測量值與預先設定值的差值

報警功能

如果測量值小于用戶輸入小允許值/高于用戶輸入的大允許值，紅燈亮并有BB的報警聲提示，綠燈亮表示測量在允許范圍內

聲速模式

可以測量材料的聲速值

電源

2節5號電池，連續使用時間可達35小時（電池種類的不同使用時間會有變化）。當電池供電不足時，顯示器會顯示低電量標志。自動關機功能（5分鐘無任何操作后會自動關機）。

數據存儲

內置32M的存儲卡可存儲10000個測量數據（分成40個存儲文件，每個存儲文件可存250個數據）（僅PZX-7DL）。存儲文件格式為通用的.csv格式，不需要的數據通訊軟件。

鍵盤

9鍵防水、防油鍵盤

操作溫度

-30℃～75℃

尺寸

63.5x131.3x31.5mm（擠壓鋁制外殼，底蓋為鋁板鍍鎳，堅固耐用）

重量

312g

包裝

ABS工程塑料箱

適用標準

NIST & MIL-STD-4562A

ZX-6/ZX-6DL測厚儀|上海如慶電子科技有限公司專業提供

ZX-6/ZX-6DL測厚儀是ZX系列中的產品，除了具有ZX-3/5系列基本的測厚功能之外，還有穿透涂/鍍層測量基體金屬的功能。

• 測量鋼、鑄鐵、塑料、玻璃、鋁、銅等材料的厚度

• 穿透涂層測量基體厚度（E-E測量模式）

• TDG時間增益校正功能

• 120MHz FPGA采樣率，150V方波脈沖發生器

• IP65防護等級

• 掃查測量：自動找出被測材料掃查區域內的薄值

• 手動或自動調零

• 低溫型（-30℃）LCD顯示屏

• USB-C型通訊接口：輸出數據到計算機（僅ZX-5/5DL)

• USB轉串口功能，可選RS232或藍牙模塊（僅ZX-5）

• 增益可調節（40-52dB），增益步進間距3dB（vlow, low, med, high, vhi 五檔）

• 增益步進間距3dB（vlow, low, med, high, vhi 五檔）

ZX-6/6DL測厚儀

脈沖-回波模式

0.63～914.4mm (鋼，取決于探頭)

回波-回波模式

2.54-152mm(鋼，取決于探頭和涂層厚度，涂層厚度0.0254 – 1.905mm)

顯示單位

mm/IN

顯示精度

0.01mm/0.001IN

聲速范圍

305～18542m/s

探頭頻率

1MHz～10MHz（LEMO接口）

調零

手動或自動調零

探頭直徑

可選探頭直徑來提高線性

增益

40-52dB（步進間距3dB）

屏幕

大屏幕多功能低溫型LCD顯示屏

背景燈

關閉/常開/自動三種工作模式，亮度有低/中/高三檔可調

脈沖重復頻率

200Hz

顯示刷新率

10Hz

掃描方式

每秒測量100個點，可以捕捉到掃描過程中的薄厚度

差值模式

顯示測量值與預先設定值的差值。

報警功能

如果測量值小于用戶輸入小允許值/高于用戶輸入的大允許值，紅燈亮并有BB的報警聲提示，綠燈亮表示測量在允許范圍內

可以測量材料的聲速值

電源

2節5號電池，連續使用時間可達45小時（電池種類的不同使用時間會有變化）。當電池供電不足時，顯示器會顯示低電量標志。自動關機功能（5分鐘無任何操作后會自動關機）。USB接口供電功能 。

數據存儲

內置32M的存儲卡可存儲10000個測量數據（分成40個存儲文件，每個存儲文件可存250個數據）（僅ZX-6DL）。存儲文件格式為通用的.csv格式，不需要的數據通訊軟件。

鍵盤

9鍵防水、防油鍵盤

操作溫度

-30℃～75℃

尺寸

63.5x131.3x31.5mm（擠壓鋁制外殼，底蓋為鋁板鍍鎳，堅固耐用）

重量

312g

包裝

ABS工程塑料箱

適用標準

NIST & MIL-STD-4562A

注：用高溫探頭測量高溫表面時必需用配套的高溫耦合劑。

ZX-3/ZX-5/ZX-5DL測厚儀|上海如慶電子科技有限公司專業供應

ZX-3/ZX-5/ZX-5DL測厚儀采用超聲反射技術可以用單面測量法快速、準確地測量物體的壁厚，比傳統的游標卡尺等壁厚測量方式更快捷方便，適用范圍也更廣。

• 測量鋼、鑄鐵、塑料、玻璃、鋁、銅等材料的厚度

• 120MHz FPGA采樣率，150V方波脈沖發生器

• 增益可調節（40-52dB）

• 增益步進間距3dB（vlow, low, med, high, vhi 五檔）

• 手動或自動調零

• 低溫型（-30℃）LCD顯示屏

• USB-C型通訊接口：輸出數據到計算機（僅ZX-5/5DL)

• USB轉串口功能，可選RS232或藍牙模塊（僅ZX-5）

• IP65防護等級

• 掃查測量：自動找出被測材料掃查區域內的zui薄值

ZX-3/ZX-5/ZX-5DL測厚儀測厚儀

測量范圍

0.63～914.4mm (鋼，取決于探頭)

顯示單位

mm/IN

顯示精度

0.01mm/0.001IN

聲速范圍

305～18542m/s

探頭頻率

1MHz～10MHz（LEMO接口）

調零

手動或自動調零

探頭直徑

可選探頭直徑來提高線性

增益

40-52dB（步進間距3dB）

屏幕

大屏幕多功能低溫型LCD顯示屏

背景燈

關閉/常開/自動三種工作模式，亮度有低/中/高三檔可調

脈沖重復頻率

200Hz

顯示刷新率

10Hz

掃描方式

每秒測量100個點，可以捕捉到掃描過程中的薄厚度

差值模式

顯示測量值與預先設定值的差值。（僅ZX-5/5DL）

報警功能

如果測量值小于用戶輸入小允許值/高于用戶輸入的大允許值，紅燈亮并有BB的報警聲提示，綠燈亮表示測量在允許范圍內。（僅ZX-5/5DL）

聲速模式

可以測量材料的聲速值（僅ZX-5/5DL）

電源

2節5號電池，連續使用時間可達45小時（電池種類的不同使用時間會有變化）。當電池供電不足時，顯示器會顯示低電量標志。自動關機功能（5分鐘無任何操作后會自動關機）。USB接口供電功能（僅ZX-5/5DL）

數據存儲

內置32M的存儲卡可存儲10000個測量數據（分成40個存儲文件，每個存儲文件可存250個數據）（僅ZX-5DL）。存儲文件格式為通用的.csv格式，不需要的數據通訊軟件。

鍵盤

9鍵防水、防油鍵盤

操作溫度

-30℃～75℃

尺寸

63.5x131.3x31.5mm（擠壓鋁制外殼，底蓋為鋁板鍍鎳，堅固耐用）

重量

312g

包裝

ABS工程塑料箱

適用標準

NIST & MIL-STD-4562A

ZX-3/ZX-5/ZX-5DL測厚儀探頭選擇：

注：用高溫探頭測量高溫表面時必需用配套的高溫耦合劑。

ZX-6/6DL測厚儀

脈沖-回波模式

0.63～914.4mm (鋼，取決于探頭)

回波-回波模式

2.54-152mm(鋼，取決于探頭和涂層厚度，涂層厚度0.0254 – 1.905mm)

顯示單位

mm/IN

顯示精度

0.01mm/0.001IN

聲速范圍

305～18542m/s

探頭頻率

1MHz～10MHz（LEMO接口）

調零

手動或自動調零

探頭直徑

可選探頭直徑來提高線性

增益

40-52dB（步進間距3dB）

屏幕

大屏幕多功能低溫型LCD顯示屏

背景燈

關閉/常開/自動三種工作模式，亮度有低/中/高三檔可調

脈沖重復頻率

200Hz

顯示刷新率

10Hz

掃描方式

每秒測量100個點，可以捕捉到掃描過程中的薄厚度

差值模式

顯示測量值與預先設定值的差值。

報警功能

如果測量值小于用戶輸入小允許值/高于用戶輸入的大允許值，紅燈亮并有BB的報警聲提示，綠燈亮表示測量在允許范圍內。

聲速模式

可以測量材料的聲速值

電源

2節5號電池，連續使用時間可達45小時（電池種類的不同使用時間會有變化）。當電池供電不足時，顯示器會顯示低電量標志。自動關機功能（5分鐘無任何操作后會自動關機）。USB接口供電功能 。

數據存儲

內置32M的存儲卡可存儲10000個測量數據（分成40個存儲文件，每個存儲文件可存250個數據）（僅ZX-6DL）。存儲文件格式為通用的.csv格式，不需要的數據通訊軟件。

鍵盤

9鍵防水、防油鍵盤

操作溫度

-30℃～75℃

尺寸

63.5x131.3x31.5mm（擠壓鋁制外殼，底蓋為鋁板鍍鎳，堅固耐用）

重量

312g

包裝

ABS工程塑料箱

適用標準

NIST & MIL-STD-4562A

PZX-7

脈沖-回波模式

1.0～914.4mm (鋼，取決于探頭)

回波-回波模式

0.15-25.4mm(延遲塊探頭),1.0-152.4mm(接觸式探頭)

界面波-底波

1.5-25.4mm(延遲塊探頭)

塑料模式

0.127-6.35mm（石墨延遲塊）

顯示單位

mm/IN（低顯示分辨率或者高顯示分辨率）

顯示精度

0.01mm或者0.001mm/0.001IN或者0.0001IN

聲速范圍

305～18542m/s

探頭頻率

5MHz～20MHz（LEMO接口）

探頭直徑

可選探頭直徑來提高線性

屏幕

大屏幕多功能低溫型LCD顯示屏

背景燈

關閉/常開/自動三種工作模式，亮度有低/中/高三檔可調

脈沖重復頻率

200Hz

顯示刷新率

10Hz

掃描方式

每秒測量100個點，可以捕捉到掃描過程中的薄厚度

差值模式

顯示測量值與預先設定值的差值

報警功能

如果測量值小于用戶輸入小允許值/高于用戶輸入的大允許值，紅燈亮并有BB的報警聲提示，綠燈亮表示測量在允許范圍內

聲速模式

可以測量材料的聲速值

電源

2節5號電池，連續使用時間可達35小時（電池種類的不同使用時間會有變化）。當電池供電不足時，顯示器會顯示低電量標志。自動關機功能（5分鐘無任何操作后會自動關機）。

數據存儲

內置32M的存儲卡可存儲10000個測量數據（分成40個存儲文件，每個存儲文件可存250個數據）（僅PZX-7DL）。存儲文件格式為通用的.csv格式，不需要的數據通訊軟件。

鍵盤

9鍵防水、防油鍵盤

操作溫度

-30℃～75℃

尺寸

63.5x131.3x31.5mm（擠壓鋁制外殼，底蓋為鋁板鍍鎳，堅固耐用）

重量

312g

包裝

ABS工程塑料箱

適用標準

NIST & MIL-STD-4562A

MV-X

體積

63.5X165X31.5毫米

鍵盤

12鍵觸摸式按鍵

測量方式

界面波－底波方式（用于測厚、探傷和腐蝕坑的檢測）底波－底波方式（用于不去除涂/鍍層測量基體厚度）

探頭類型

1~10MHz雙晶探頭

聲速范圍

1250m/s~9999m/s

測量范圍

0.63－254mm（界面波－底波方式）2.54－102mm（底波－底波方式）

顯示精度

0.01mm（可方便的進行公制和英制的轉換）

顯示屏

62X45.7mm（240X160像素），大數字厚度值顯示（厚度值數字高度可達10mm）

工作溫度

-10℃-60℃

電池工作時間

150小時（3節5號堿性電池）100小時（3節5號鎳鎘電池）

省電功能

5分鐘無任何操作后能自動關機

重量

382克

外殼

合金外殼

CMX DL+

鍵盤

12鍵按鍵

測量范圍

界面波-底波(P-E)方式：0.63－508mm

帶自動溫度補償的界面波-底波(PETP)方式： 0.63－508mm

多層測量(PECT)方式：0.63－508mm（基體） 0.01－2.54mm（表面涂層）

穿透涂層測量(E-E)模式：2.54—102mm（因涂層的不同會有所變化）

僅測量涂層(CT)模式：0.0127——2.54mm（因涂層的不同會有所變化）

顯示精度

0.01mm（可方便的進行公制和英制的轉換）

聲速范圍

1250－13995m/s

工作溫度

-10℃—60℃

探頭類型

1—10MHZ雙晶探頭

探頭接口

LEMO“00”，可以使用MX、MMX系列測厚儀的探頭

通訊接口

RS232接口（配備USB轉RS232接頭）

電池工作時間

150小時（3節5號堿性電池）100小時（3節5號鎳鎘電池）

省電功能

5分鐘無任何操作后能自動關機

顯 示 屏

62X45.7mm（240 X 160像素），大數字厚度值顯示（厚度值數字高度可達17.78mm）

外觀尺寸

63.5X165X31.5 mm

重量

382 g

顯示精度

合金外殼

PV-X

體積

63.5X165X31.5毫米

外殼

合金外殼

重量

382克（含電池）

鍵盤

12鍵觸摸式按鍵

探頭

單晶探頭（1～20MHz），LEMO 00接口

測量方式

始波－底波方式（用于一般厚度材料的測量）
界面波—底波方式（用于較厚材料的測量）
底波－底波方式（用于薄材料和穿透涂層的測量）

測量范圍

1.27－25.4mm鋼（界面波－底波方式）
0.15－12.7mm鋼（底波－底波方式）
1—254mm鋼（始波—底波接觸法）
2.54—76.2mm鋼（底波—底波接觸法）

聲速范圍

1250m/s～9999m/s

顯示精度

0.01mm和0.001mm可選（可方便的進行公制和英制的轉換）

顯示屏

帶背光LCD顯示，可視范圍62X45.7mm（240X160像素），大數字厚度值顯示（厚度值數字高度可達10mm）

報警功能

聲、光報警

工作溫度

-10℃-60℃

電池工作時間

150小時（3節5號堿性電池）100小時（3節5號鎳鎘電池）

DFX-7

外形尺寸

63.5x165x31.5mm

重量

0.4kg（包括電池） 全金屬外殼

顯示屏尺寸

亮度可調彩色AMOLED顯示

分辨率

320X240像素

顯示面積

43.2X57.6mm

探傷狀態

全波、正/負半波、RF波

測厚儀狀態

數字式、正/負半波、RF波或者B掃描

探傷狀態

2個單獨的測量門

測厚儀狀態

3個測量門

工作溫度

-10～60℃

工作環境

符合IP65標準

校準

自動校準

縱波（直探頭）和橫波（斜探頭）都可自動校準

探頭類型

單晶接觸式探頭、雙晶探頭、延遲塊探頭、斜探頭

測量單位

公制 (mm)、英制(in)、時間(μs )

檢測范圍

0～7.1mm直至0～30480mm(鋼)，連續可調

聲速

256～16000m/s，連續可調

探頭延遲

0～999.999μs，連續可調

脈沖發生器

200V可變方波脈沖發生器

脈沖寬度

40— 400ns

脈沖重復頻率

8～333Hz（8，16,，32，66,125,250,333Hz可選）

增益

0～110dB，可以隨時進行增益調節（手動或者自動增益控制）

阻尼

50/75/100/300/600/1500Ω，六檔可選

頻率范圍

頻帶：1.8MHz～19MHz(-3dB)

3個窄頻帶，頻率分別為

2MHz、5MHz和10MHz（DF-7+適用）

水平線性

±0.4%全屏幕寬度(FSW)

垂直線性

±1%全屏幕高度(FSH)

放大器精度

±1dB

延遲

0～25375mm（鋼）

探傷儀

斜探頭模式

聲程、水平距離、深度三角顯示和曲面修正

DAC曲線

可選取8個點制作數字DAC曲線

設有參考曲線

-2dB、-6dB、-10dB曲線(-6/-12), （-6/-14), (-2/-6/-10)dB

幅度顯示方式

%DAC或者%FSH

AWS

為儀器內置軟件，用于按照 AWS D1.1結構焊接標準對顯示的缺陷作評定

AVG/DGS

按探頭數據自動計算缺陷大小，可存儲64種探頭數據

TCG曲線

時間校正增益，50dB的動態范圍，20dB/ms，可選擇8個輸入點

檢測模式

脈沖回波

Auto-cal功能

對兩個回波自動標定

顯示凍結

用于捕獲鎖定當前的掃描圖像

峰值記憶

用于捕獲鎖定動態回波的大值

雙晶探頭

界面波-底波(P-E)方式

0.63mm－3048cm

多層測量(PECT)方式

0.63mm－3048cm（基體） 0.01－2.54mm（表面涂層）

帶自動溫度補償的
界面波-底波(PETP)方式

0.63mm－3048cm

穿透涂層測量(E-E)模式

1.27 —102mm（因涂層的不同會有所變化）

僅測量涂層(CT)模式

0.0127——2.54mm（因涂層的不同會有所變化）

[ 打印 ] [ 返回頂部 ] [ 關閉 ]
