波蘭索耐SONEL電能質量分析儀PQM-703
點擊次數：1025 發布時間：2020-11-22
波蘭索耐SONEL電能質量分析儀PQM-703|上海如慶電子科技有限公司提供

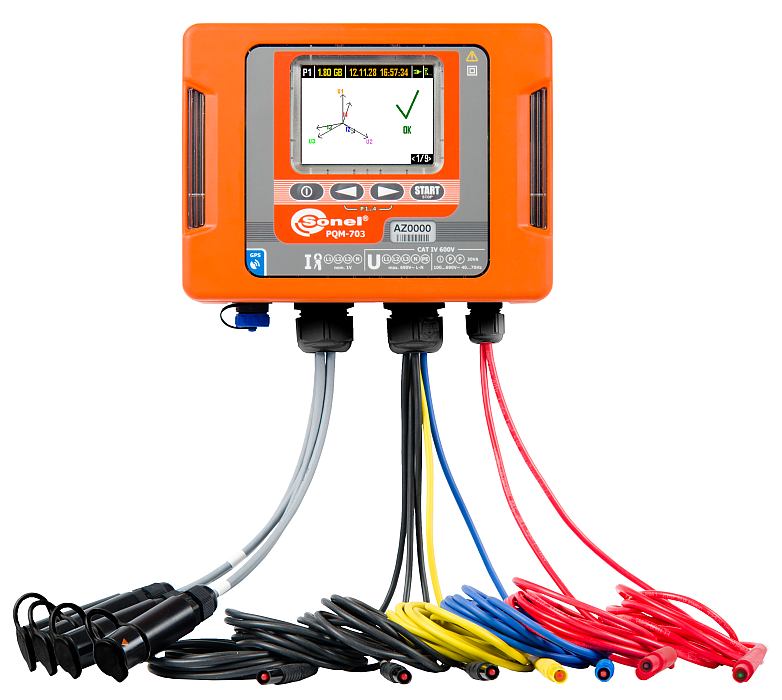

電能質量分析儀PQM-703是技術先進的產品，可以根據歐洲標準EN 50160進行頻率為50/60 Hz的電能質量的全面測量，分析和記錄電網參數。PQM -703是另一個代表PQM-70x系列*的分析儀系列之一。關于PQM -702具有新功能，例如大記錄瞬態。采樣頻率10 MHz（電壓快速變化）和控制信號。小瞬態捕獲時間為650 ns。它適用于需要使用移動設備控制電源質量的非常廣泛的用戶，這些用戶可以滿足A類分析儀的多頁標準IEC 61000的要求。這適用于測量精度，測量方法，時間與標準信號的同步。使用內置天線的內置GPS模塊可以滿足后一個條件。如果分析儀安裝在內部，則可以使用帶有10m長導線的附加天線。如果天線位于室外，則可以毫無問題地獲得GPS信號，并將其用于內部時鐘的同步。
實際上，分析儀可直接或間接通過傳感器與額定電壓為110 V至1000 V的所有網絡類型一起使用。它適用于以下網絡：
- 一相
- N相分相，
- 三相Y型，帶和不帶N線，
- 三相三角形
- 直流電壓。

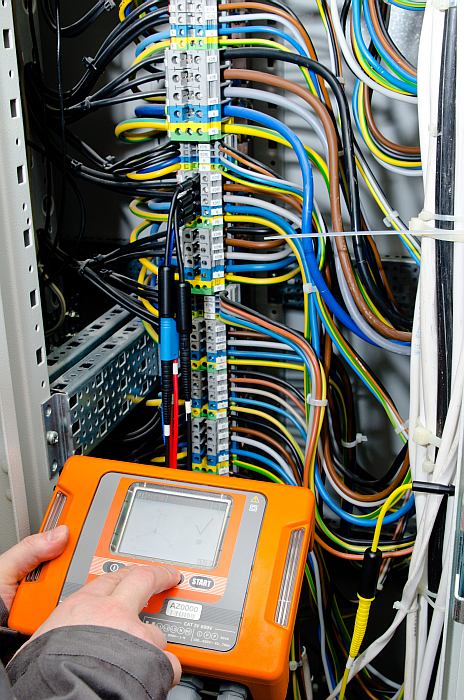

憑借這些功能，PQM -703可用于工業工廠的電力工程和維護服務領域，以及可在電力網絡分析領域提供服務的人員使用。
可能的測量：
- 符合EN 50160的測量
- 電壓L1，L2，L3，N-PE-
平均值，小值，大值和瞬時值，范圍為1000 V，可與電壓互感器配合使用， - 電流L1，L2，L3，N（四個輸入）
-平均值，小值，大值和瞬時值，測量電流范圍為3 kA（取決于所用的鉗位），可與電流互感器配合使用， - 電壓和電流的波峰因數，
- 頻率從40 Hz到70 Hz
- 有功，無功，失真，視在功率，包括無功功率的類型（電容，電感），
- 功率記錄：
-Budeanu方法，
-IEEE 1459， - 有功，無功，視在能量
- 功率因數cosφ，tgφ，
- K系數（由諧波引起的變壓器過載），
- 電壓和電流高達50次諧波，
- 電壓和電流的總諧波失真（THD），
- 短期（P ST）和長期（P LT）閃爍，
- 電壓和電流不平衡，
- 當前事件檢測包括波形記錄，
- 在每個平均周期后記錄電流和電壓波形。
- 主電源信號高達3000 Hz。
- 瞬態電壓高達±6000 V，小瞬態捕獲時間為650 ns。
- 所有參數均符合*標準。IEC 61000-4-30標準。
該設備設計用于網絡：
- 標稱頻率為50/60 Hz
- 額定電壓：
64/110 V; 110/190 V；115/200伏；127/220 V；220/380 V；230/400 V；240/415 V; 254/440 V；290/500 V；400/690 V， - 直流網絡
支持的網絡：
- 單相
- 兩相共用N導體
- 帶和不帶N導體的三相星形連接
- 三相增量。
| 規范 | 范圍 | 解析度 | 準確性 | |
|---|---|---|---|---|
| 交流電壓（TRMS） | -- | 0.0至1000.0 V | 0.01％A | ±0.1％Un |
| 波峰因數 | 電壓 | 1,00…10,00（對于690 V電壓，≤1.65） | 0,01 | ±5％ |
| 波峰因數 | 當前 | 1.00…10.00（≤3.6I nom） | 0,01 | ±5％毫伏 |
| 交流電流TRMS | -- | 取決于夾具* | 標稱范圍的0.01％ | 標稱范圍的±0.1％（加上鉗位精度） |
| 頻率 | -- | 40,00 ... 70,00赫茲 | 0,01赫茲 | ±0.01 Hz |
| 有功，無功，視在功率和失真 | -- | 取決于配置（變壓器，鉗位） | 多4位小數 | 取決于配置（變壓器，鉗位） |
| 有功，無功視在能量 | -- | 取決于配置（變壓器，鉗位） | 多4位小數 | 和上面一樣 |
| cosφ和功率因數（PF） | -- | 0,00 ... 1,00 | 0,01 | ±0.03 |
| g | -- | 0,00 ... 10,00 | 0,01 | 取決于有功和無功功率精度 |
| 諧波 | 電壓 | 與交流電壓TRMS相同 | 與交流電壓TRMS相同 | Uh≥1％Un時為±5％Uh Uh <1％Un時為±0.05％Un |
| 諧波 | 當前 | 與交流電流TRMS相同 | 與交流電流TRMS相同 | 當Ih≥3％In時為±5％Ih當Ih <3％In時為±0.15％In |
| 總諧波失真 | 電壓 | 0,0..100,0％ | 0.1％ | ±5％ |
| 總諧波失真 | 當前 | 0,0..100,0％ | 0.1％ | ±5％ |
| 諧波有功和無功 | -- | 取決于配置（變壓器，鉗位） | 取決于電流和電壓小值 | -- |
| 電壓和電流諧波之間的夾角 | -- | -180,0…+ 180,0o | 0.1度 | ±（高度1o） |
| K因子 | -- | 1,0 ... 50,0 | 0,1 | ±10％ |
| 閃爍 | -- | 0,20 ... 10,00 | 0,01 | ±5％ |
| 不平衡 | 電壓電流 | 0,0 ... 20,0％ | 0.1％ | ±0.15％（誤差） |
| 電源信號 | 電壓 | 5 ... 3000赫茲 | 0,01赫茲 | 1 ... 3％Uh為±0.15％Uh，3 ... 15％Uh為5％Un |
| 瞬態（大10 MHz） | ±8000伏 | 5伏 | ±（5％+ 25 V） |
*夾鉗F-1 / F-2 / F-3：0..3000 A（10000 A p-p）
* C-4夾：0..1000 A（3600 A p-p）
* C-5夾：0..1000 A（3600 A p-p）
*夾C-6：0..10 A（36 A p-p）（不帶電流互感器）
*夾C-7：0 ... 100 A（360 A p-p）
