防爆溫度傳感器報價防爆溫度傳感器報價型號:NA511-BWZD3庫號：M19182

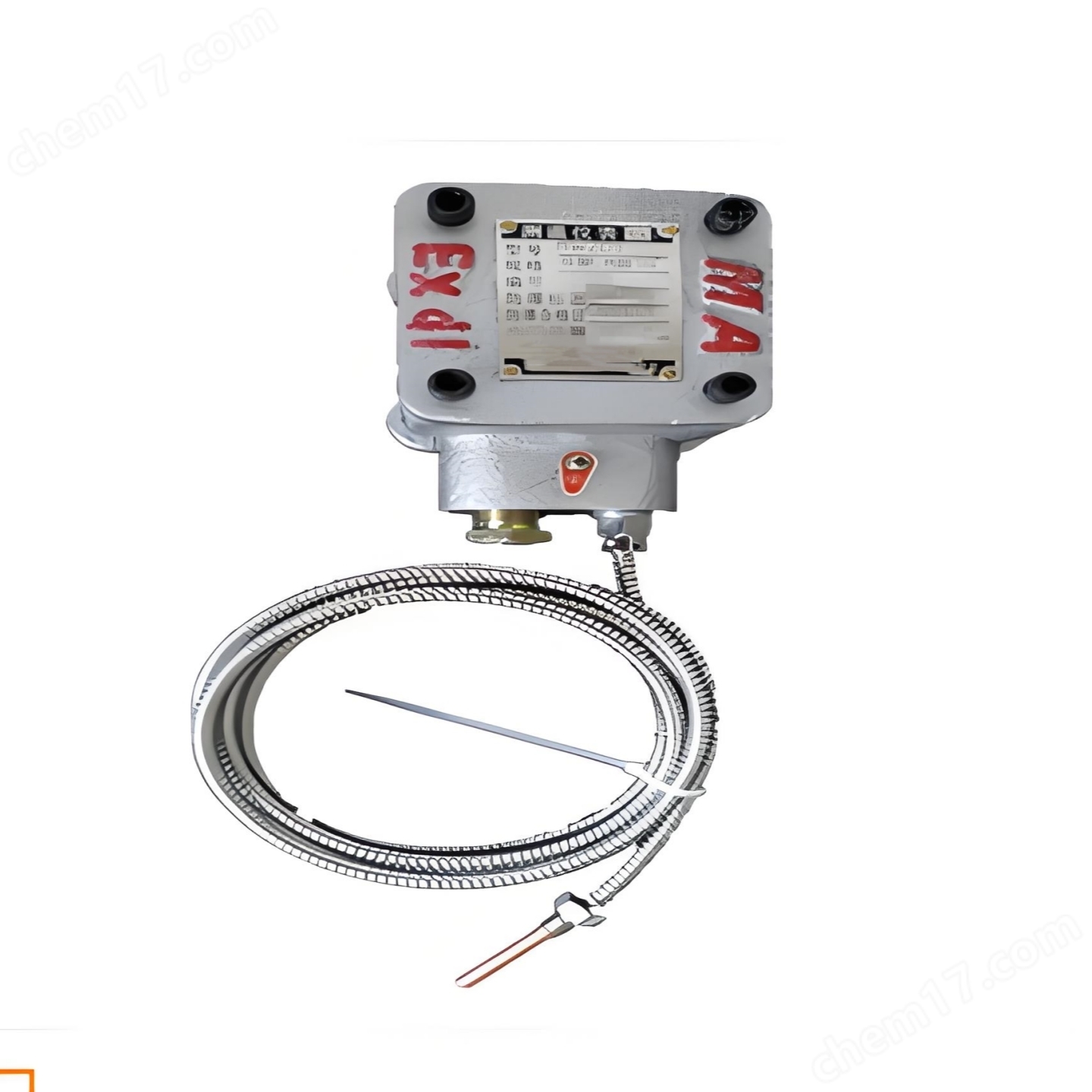

BWZD3系列防爆溫度傳感器 品名稱： 隔爆型溫度傳感器 型號： BWZD 測量范圍： -200—600℃ 精度等級： 0.2 公稱直徑： 100mm

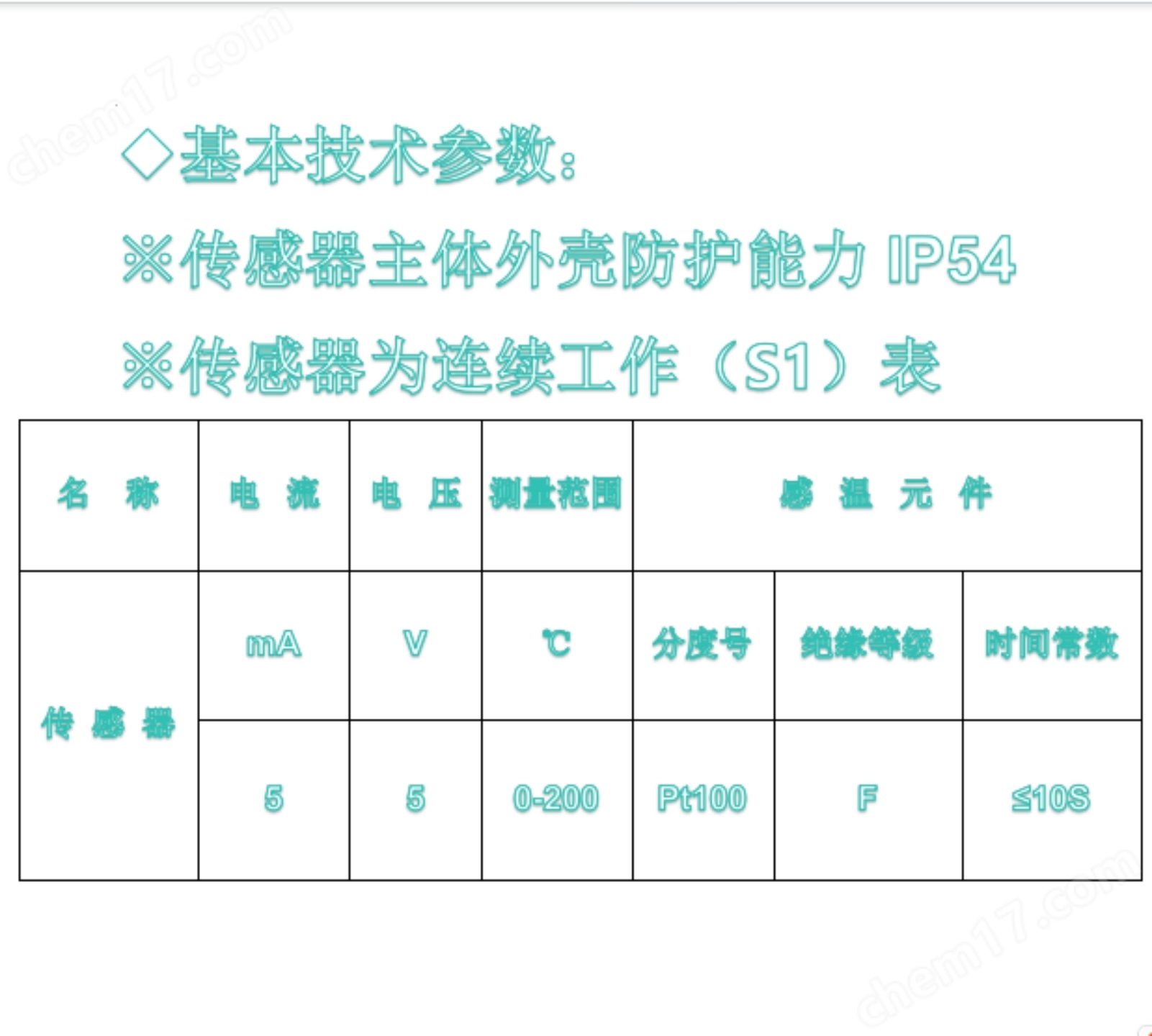

一、概述： 本說明適用于 BWZD-XX系列防爆型溫度傳感器（以下簡稱傳感器） 本系列傳感器按 GB3836.2-2000《爆炸性氣體環境用電氣設備 第2部分：隔爆型“d"》的規定，制成隔爆型，其防爆標志為 ExdI、ExdIIBT4、ExdIICT4。 二、型號含義 B -- 防爆型 W -- 溫度儀表 Z -- 熱電阻 D -- 單獨接線盒 -XX -- 探頭序號 （注：雙支鉑熱電阻在型號前加2，三線制在代號后加/3） 傳感器的防爆標志，代號含義如下： Ex -- 代表防爆標志 d -- 隔爆型 II(I) -- 電氣設備類別(II-廠用、I-礦用) B -- 電氣設備級別 T4 -- 溫度組別 本系列傳感器適用于具有爆炸性氣體混合物場所使用，用以傳遞溫度信號，為電機軸承專*用傳感器，也可以測量其它機電設備的被測部位的溫度變化情況。 本傳感器的感溫裝置主要用于測量中大型防爆電機的軸承溫度，也可用于測量其它溫度。 傳感器適用于下列工作條件： 大氣壓力為86KPa～106KPa的環境中。 環境空氣溫度-20～+40oC。 空氣相對濕度 95%（+25oC時）。 傳感器連續工作（S1）。 無劇烈沖擊和振動的地方。 外殼材質為鑄鐵或鑄鋼制成，ExdI為鑄鋼，ExdIIBT4、ExdIICT4可用HT250及以下鑄鐵或鋁合金制成（鋁合金含鎂量不大于6%）。 三、結構及原理： 傳感器由探頭及接線盒兩部分組成，探頭裝置由鉑熱電阻、感溫元件及外部由銅管保護并密封，另外有一個安裝螺栓及接線盒組成，其接線盒由殼體、接線盒蓋、二個接線口（一進一出），由壓緊螺母、密封圈等元件組成，其結構均符合 GB3836.2-2000防爆性能要求。 傳感器是利用物質在溫度變化時本身電阻也隨著發生變化的特性來測量溫度的。傳感器的受熱部分（感溫元件）是用細金屬絲均勻地雙繞在絕緣材料制成的骨架上。當被測介質中有溫度梯度存在時，所測得的溫度是感溫元件艘所在范圍內介質中的平均溫度、即測介質局部平均溫度。 四、技術參數： 產品的基本參數：電壓5V、電流5MA 名稱：傳感器 型號：BWZD 測量范圍（oC）：0～200 分度號：Pt100 絕緣等級：F 時間常數(S)：<10 外形尺寸：長 X 寬 X 高（120 X 90 X 61.5） Φ-2 Φ6、Φ8、Φ10、Φ12、Φ15 L1 （40～150） L2 （40～350） 傳感器可與相關溫度儀表配套使用，在現場顯示溫度或遠傳控制溫度。 傳感器的防護等級為IP44（也可制成IP54或IP55） 五、安裝及使用 當用于測量電機軸承溫度時 將傳感器的接線盒安裝在電機的適當位置或別設固定裝置，緊固安裝螺栓并注意接地。 將傳感器的感溫元件（探頭）插入電機軸承附近的螺孔中（如電機軸承蓋、外蓋上鉆孔攻絲），緊固安裝螺栓。 注意將其聯接線保護套及引出線電纜合理布局，理順走向，并分別固定在適當部位上，以防磕碰刮傷。（如保護套太長可卷成不小于R50的圓盤，捆緊牢固，并固定在適當位置上）。 將傳感器的接線盒打開，將引線電纜接好，盒蓋把牢，將引出電纜拉到地點與相關儀表聯接。 如發現傳感器的感溫元件（探頭）損壞時，須由專*業人員進行檢修，否則應與廠聯系修*復或換一套感溫元件。 檢修過程中注意保護隔爆面及涂防爆油。
