意大利FG line電磁閥AC02CV20T + C3F
一、產品概念
AC02CV20T 是意大利制造的不銹鋼微型閥體，C3F 為其配套 Φ15 mm 快拆線圈。二者組成“直接作用式（Direct Acting）”電磁閥單元：線圈通電后產生的磁場直接驅動閥芯，無需任何先導孔或介質壓差即可在 0 bar 起跳，實現瞬時開/關。該組合面向 OEM 設備、分析儀器、流體系統等對體積、響應與可靠性敏感的場景。
AC02CV20T 是意大利制造的不銹鋼微型閥體，C3F 為其配套 Φ15 mm 快拆線圈。二者組成“直接作用式（Direct Acting）”電磁閥單元：線圈通電后產生的磁場直接驅動閥芯，無需任何先導孔或介質壓差即可在 0 bar 起跳，實現瞬時開/關。該組合面向 OEM 設備、分析儀器、流體系統等對體積、響應與可靠性敏感的場景。
二、直接作用式工作原理
- 磁場—行程—密封
• 線圈（C3F）內部采用 H 級漆包銅線，額定功率 8 W，通電 5 ms 內建立 22 N 峰值推力；
• 推力直接作用于 20 mm 行程的 316L 不銹鋼柱塞，柱塞與閥針一體化，位移 0.8 mm 完成啟閉；
• 關斷時，柱塞依靠復合彈簧 + 介質背壓雙重力回位，確保零泄漏（≤0.2 mL/min，空氣 6 bar）。 - 零壓啟動優勢
• 傳統先導閥需 ≥0.3 bar 壓差才能開啟，AC02CV20T+C3F 在真空、負壓或低壓系統中同樣可靠；
• 省卻旁通節流孔，減少 30 % 零件數量，降低潛在堵塞風險。
三、技術規格一覽
• 通徑：2.0 mm（Cv≈0.18）
• 壓力范圍：0 ~ 8 bar（0 ~ 116 psi）
• 介質：空氣、惰性氣體、水、輕油、弱酸堿液體
• 溫度：介質 –10 °C ~ +90 °C；環境 –10 °C ~ +80 °C
• 電壓：DC 24 V（±10 %），AC 220 V/110 V 可選
• 連接：G1/8"、G1/4"、Φ6 mm 快插、M5 內螺紋 4 種接口可選
• 防護：IP65（DIN 43650A 帶 LED 連接器）
• 壽命：≥50 Mio. 次循環（實驗室工況）
• 認證：CE、FDA 21 CFR177、RoHS 3.0
• 通徑：2.0 mm（Cv≈0.18）
• 壓力范圍：0 ~ 8 bar（0 ~ 116 psi）
• 介質：空氣、惰性氣體、水、輕油、弱酸堿液體
• 溫度：介質 –10 °C ~ +90 °C；環境 –10 °C ~ +80 °C
• 電壓：DC 24 V（±10 %），AC 220 V/110 V 可選
• 連接：G1/8"、G1/4"、Φ6 mm 快插、M5 內螺紋 4 種接口可選
• 防護：IP65（DIN 43650A 帶 LED 連接器）
• 壽命：≥50 Mio. 次循環（實驗室工況）
• 認證：CE、FDA 21 CFR177、RoHS 3.0
四、結構亮點
- 閥體
• 一體式 316L 不銹鋼棒料 CNC 精車，Ra≤0.8 μm 內流道拋光，降低流動阻力與殘留容積；
• 激光焊接端蓋，無螺紋密封死角，適用于高純流體。 - 線圈 C3F

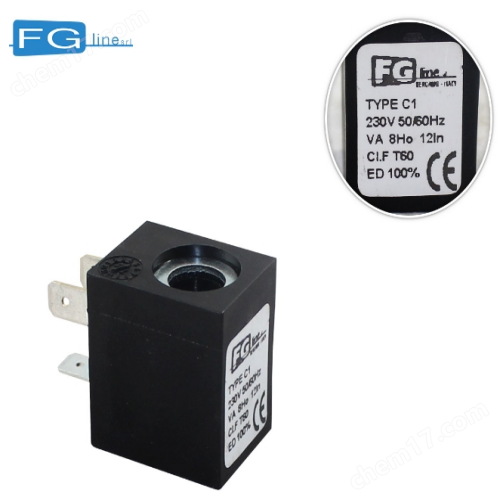

• Φ15 mm 外徑，長度 32 mm，功率密度提升 25 %；
• 快拆卡扣，1/4 圈即可與閥體分離，維護時間 <10 s；
• 內置雙向 TVS 管，抑制關斷尖峰，兼容 PLC 直接驅動。 - 密封系統
• 閥針密封：FKM 高性能氟膠，可選 FFKM、EPDM；
• 柱塞導向：PEEK 襯套，減少摩擦與磁滯，保證 50 Mio. 次后仍無卡滯。
技術參數：
200007475
AC02CV20T + C3F
3/2 磁閥，黃銅材質，常閉型，直接作用式，
G1/4"，DN2.0，FPM 密封，0-13bar 壓力范圍，230V/50-60Hz 電源
原產國：意大利
