0.5mx0.5m紡織物風洞初步方案及報價

一、紡織物風阻風洞系統組成及風洞輪廓

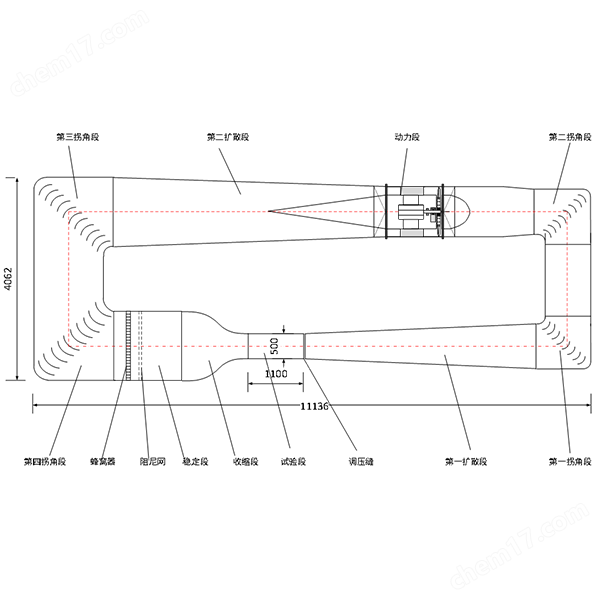

1.1回流式系統組成及風洞輪廓

回流閉口式

1)                      風洞洞體結構：風洞全鋼制作。長11.5m，寬4..6m，中心線高度1.2m，擴壓斷2臺、拐角段4臺、回流段2臺、穩定段1臺、收縮段1臺（收縮比7.4:1）、蜂窩器1不銹鋼、阻尼網2層不銹鋼絲網，

2)                      試驗段0.5m*0.5m*1.1m，風速40m/s，閉口回流式，雙層透明觀察窗可拆卸、模型支撐：流場：合格指標。40m/s風速閉口試驗段可以不考慮噪聲影響（綜合噪聲<85dB）。

3)                      動力段：風機、變頻電機22kW、風扇槳轂、前后整流罩，動力線纜

4)                      風洞支撐

5)                      風洞動力測控        控制柜800*600*1600

6)                      西門子PLC1214及AI、AO、IO模塊

7)                      隔離變壓器、電源、開關儀表指示燈、觸摸屏等電氣元器件、控制線纜、        柜體集成

8)                      風洞傳感器：壓差5000Pa/兩只/精度優于0.1%、溫度/PT100/精度0.5°/1只。

9)                      拉力傳感器：（阻力測量）精度優于0.1%FSC

10)                      變頻器：37kVA50Hz，西門子G120

11)                      應用軟件：風速控制、風扇轉速控制、數據記錄、阻力測量

1.2紡織物風阻風洞直流式系統組成及風洞輪廓

直流閉口式

1)                      風洞洞體結構        風洞全鋼制作。長12.05m，寬2.08m，中心線高度1.2m，擴壓斷1臺、穩定段1臺、收縮段1臺（收縮比7.4:1）、蜂窩器1不銹鋼、阻尼網2層不銹鋼絲網，擴壓后出口風速10m/s左右，可以不考慮噪聲影響（綜合噪聲<90dB）。視現場實際考慮出口消聲井

2)                      試驗段0.5m*0.5m*1.1m，風速40m/s，閉口回流式，雙層透明觀察窗可拆卸、模型支撐。流場達到合格指標

3)                      動力段：風機、變頻電機30kW、風扇槳轂、前后整流罩，動力線纜

4)                      風洞支撐

5)                      風洞動力測控        控制柜800*600*1600

6)                      西門子PLC1214及AI、AO、IO模塊

7)                      隔離變壓器、電源、開關儀表指示燈、觸摸屏等電氣元器件、控制線纜、柜體集成

8)                      風洞傳感器：壓差5000Pa/兩只/精度優于0.1%、溫度/PT100/精度0.5°/1只。

9)                      拉力傳感器：（阻力測量）精度優于0.1%FSC

10)                      變頻器：37kVA50Hz，西門子G120

11)                       應用軟件：風速控制、風扇轉速控制、數據記錄、阻力測量
