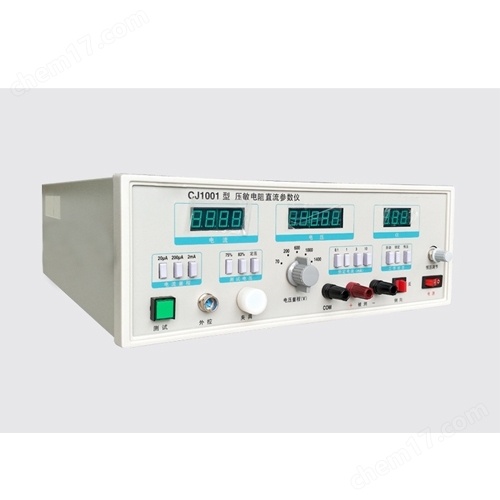

MKY-CJ1001 壓敏電阻直流參數儀

本儀器主要用于測量限壓型伏安特性器件（壓敏電阻器，氧化鋅避雷器，穩壓管等）的壓敏電壓（UN）（或稱直流參考電壓），非線性指數（α）和漏電流（IL）等三個參數，儀器的設計符合技術標準 GB/T10193,GJB1782 的規定。也可以用作一般的直流電源、電流源使用，因此是一種多功能、多用途的實驗室儀器，儀器有“自動”、“恒壓”、“鎖定”三種工作狀態可供選擇。

1.自動測量狀態

一次測試自動給出壓敏電壓（UN），非線性指數（α）和漏電流（IL）三個參數的測試結果，測試程序為 UN→UN0.1→IL,測試周期約 450mS。

其中：

* 電壓 UN 的測試電流有：0.1mA±5％,1mA±2％,3mA±2％,10 mA±2％等四種選擇。電壓 UN0.1 的測試電流為電壓 UN 測試電流的十分之一（UN0.1 只對于0.1mA,1mA,3mA 這三種恒流狀態）。

* 非線性指數α由機器按公式α=1/（Log UN／UN0.1）計算得出，以三位 LED 數值顯示，測量范圍 9.0～999，相應的電壓比 UN／UN0.1=1.291～1.023±0.005。

* 漏電流(IL)的測量電壓可選定為以下三種電壓中的一種（0.75±0.005）UN， （0.83±0.005）UN，或事先設定的某一固定電壓。

2.恒壓測量狀態

可在 1V～1400V 內任意設定要求的輸出電壓值，并顯示在該電壓下被測元件的漏電流。

3.鎖定測量狀態

??與“自動”測量狀態不同的是該種狀態的測試程序每次都將停留在漏電流測量狀態（一直保持到“測試”按鈕松開為止）。該功能用于觀測壓敏電阻漏電流的穩定性。

* 電壓設為 70V,200V,600V,1000V,1400V 五個量程，以四位半 LED 數字電壓表顯示，在 5V～1400V 內精度±0.5％+2 個字。

* 電流設 20uA、200uA、2mA 三個量程，以三位半 LED 數字數值顯示，精度±2%+0.2uA。

* 交流成分在 5V～1400V 內不大于±1％+0.1V。

* 可換極性測量：設有“倒向”按鍵，可改變加在被測元件上的電壓/電流的極性。

* 有三種啟動“自動”測試程序的方法：

??1）按一下儀器面板上的“測試”按鍵：

??2）閉合儀器面板上的“外控”插座接點（用腳踏開關或其他遠距控制開關）：

??3）對 600V 以下的產品采用專用自啟動夾具(選配)。

* 供電電源 50Hz，220V±10％，100VA.

* 外形尺寸；380*500*150mm

* 重量：8.5Kg
