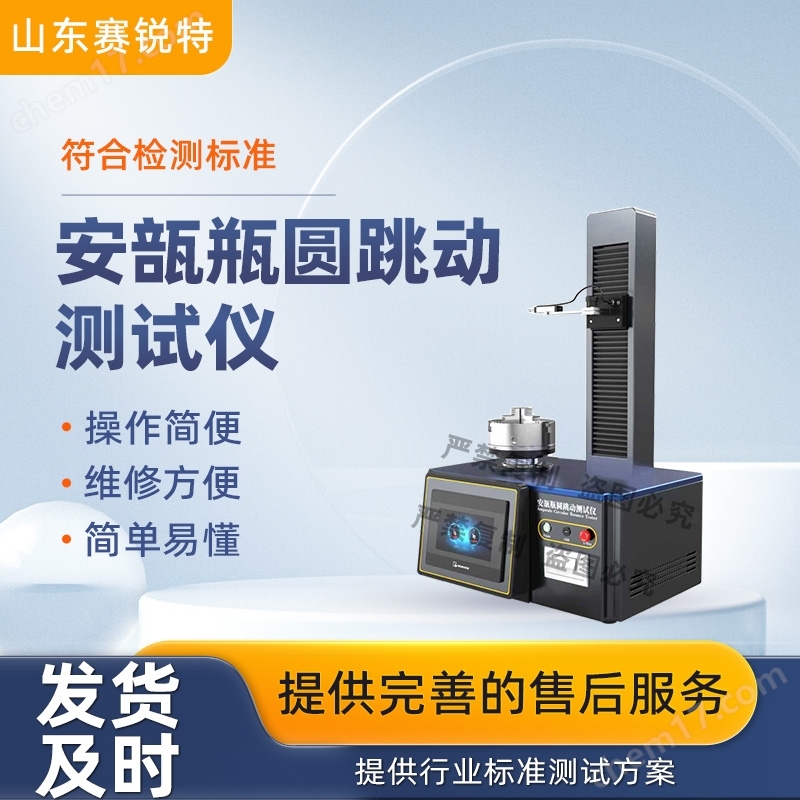

安瓿瓶圓跳動測試儀 符合標準安瓿瓶圓跳動測試儀 符合標準

安瓿瓶圓跳動測試儀儀器工作原理

?夾持與定位：?儀器通常有一個精密的夾具（如V型塊、精密頂針或仿形夾具），用于?豎直夾持?安瓿瓶的頸部或底部，確保安瓿瓶的?基準軸線?（理想旋轉中心線）與儀器的主軸旋轉中心線?盡可能重合?。

?驅動旋轉：?通過電機驅動主軸或驅動輪，使被夾持的安瓿瓶?繞其基準軸線勻速旋轉?。

?位移測量：?

在安瓿瓶瓶身待測截面的外側（通常是瓶身中部或標準指定的位置），安裝一個高精度的?非接觸式位移傳感器?（常用類型有電渦流位移傳感器、激光位移傳感器）。

傳感器探頭精確對準并垂直于瓶身表面，距離瓶身表面一個微小且固定的距離（初始間隙）。

當安瓿瓶旋轉時，由于其圓跳動誤差的存在，瓶身表面與傳感器探頭之間的距離會?周期性變化?。

安瓿瓶圓跳動測試儀儀器關鍵組成部分

?精密機械平臺與主軸：?提供穩定的支撐和精確的旋轉運動，自身跳動極小。

?精密夾具系統：?確保安瓿瓶準確定位和可靠夾緊，且不引入額外誤差。

?高精度位移傳感器：?核心測量元件，要求分辨率高（通常達到微米級）、線性度好、響應快。

?驅動系統：?馬達、傳動機構等，提供穩定轉速。

?數據采集與處理單元：?采集傳感器信號并進行計算分析。

?人機交互界面：?顯示屏、控制按鍵、觸摸屏，用于設置參數、啟動測試、查看結果、管理數據等。

?機架與外殼：?提供保護，減少環境干擾（如振動、氣流）。

?符合標準：YBB00332003,YBB00322003,ChPYBB00332002、YBB00192003、GB8452、GB2637、GB2639

主要測試參數主要測試參數

控制系統：PLC;

操作界面：彩色7寸觸摸屏，中英文切換；

1-2ml安瓿：圓跳動≤0.6mm

5-10ml安瓿：圓跳動≤0.8mm

20ml安瓿：圓跳動≤1.0mm
樣品直徑：5mm-80mm
儀器量程：0-12.5mm
分度值：0.001mm
可測高度：15mm-150mm
機器尺寸：230mm×170mm×310mm(長寬高)
重量：15Kg

主要測試參數儀器特點

?測試位置：?通常在安瓿瓶瓶身中部進行測量，具體位置需參照適用的標準或客戶要求。

?轉速：?測試時的旋轉速度需要設定，過快可能引入振動誤差，過慢影響效率。標準或儀器手冊通常會規定。

?測量精度：?儀器的關鍵指標，通常在微米級（如±1μm）。

?判定標準：?主要依據國家藥品包裝容器（材料）標準（如YBB標準）或《中國藥典》規定。常見的圓跳動公差限根據安瓿瓶規格（容量、管徑）不同而異。

測量頭自動升降，調節測點位置，方便實用；

具備自動統計大小值、偏差值，儀器小分度值不低于0.001mm；

觸摸屏控制，系統程序具備ISP在線升級功能，可按照用戶要求更改試驗功能；

儀器可存儲不少于500組數據，每組數據10個測量值；

試驗結束自動提醒功能；

選配專用計算機測試軟件，能夠實現數據的導出、存儲、打印等功能。
