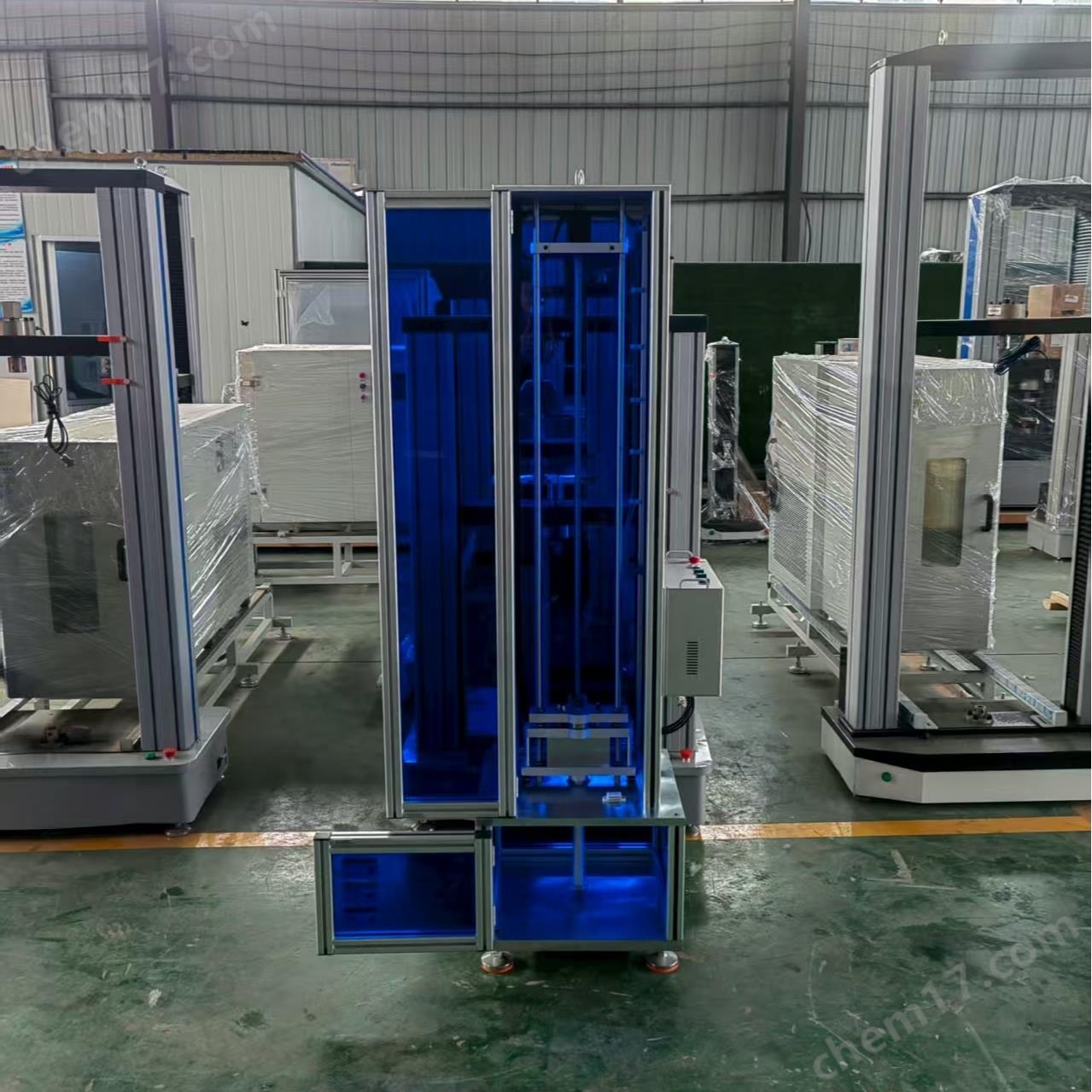

混凝土落錘抗沖擊試驗機按10*10*40cm沖擊試塊雙支軌式結構檢測，檢測試件在預知的能量下所產生的破型，從而得知試件破型所需要的最大承載力，

本試驗機為微機控制，PLC得到PC端信號后輸入相應指令，可設定沖擊高度、沖擊能量，按兩個因素得到所需要的提升高度及能量，實時顯示高度及能量值，沖擊后破型后得到相應的力值，可通過計算公式“能量/面積”得到沖擊強度（沖擊韌性）

本設備為電動控制自動下降抓取重錘電動提升、電動釋放落錘進行沖擊、

本設備具有鋁型材及鋁塑板或亞克力作為防護，有效的解決試件破型后飛濺對實驗人員的傷害。

  混凝土落錘抗沖擊試驗機技術參數

1、沖擊高度：0-1000mm

2、可設定提升高度：0-1000mm

3、錘頭曲率半徑：R50半球形

4、錘體質量：2Kg、5Kg、8Kg（通過配重增加勢能）

5、試樣尺寸：100*100*400mm

6、提升高度精度：＜1mm

7、沖頭硬度：HRC58-62

8、支軌參數：（可協定）

a支軌寬度：≥100mm

b軌可調節距離：20-400mm

c支軌直徑：20mm

d支軌高度：50mm

9、防護罩：

a鋁型材＜40*40

  b亞克力厚度≤3mm

10、電源：交流 220V±10%

11、主機尺寸：約550*400*1.5mm

試驗機主要的構造及原理

1、試驗機主要由工作臺、導向柱、橫梁、錘體、沖頭、支軌、錘體升降及自動釋放機構、步進電機、電控箱、交互系統等組成。

2、試驗機工作原理：

微機交互軟件設定好試件參數后選擇試驗高度,點擊開始，橫梁會自動下降，下降至重錘位置后通過位置感應裝置得到重錘距離，再通過橫梁安裝的失電電磁系統抓取擺錘后自動提升至設定的參數，到達設定值后自動停止，此時安裝試件，試件安裝好后點擊：“釋放”重錘會自由落體沖擊試件，從而得到試驗結果。
