| 產地類別 | 國產 | 價格區間 | 2萬-5萬 |
|---|---|---|---|
| 應用領域 | 醫療衛生,生物產業,制藥/生物制藥,汽車及零部件,綜合 |

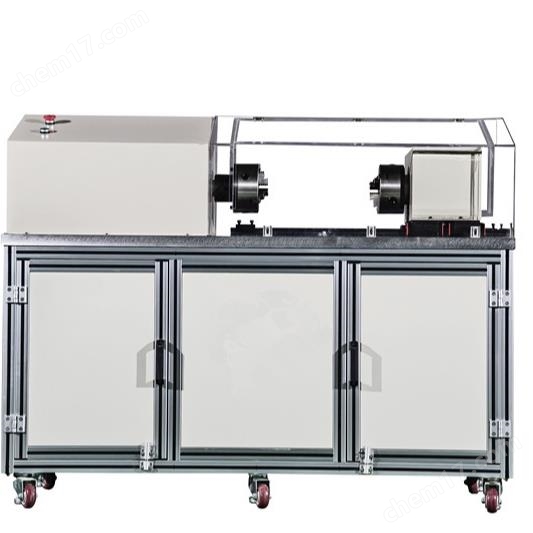

盛林醫用螺釘扭轉試驗機是專門用于測試骨科植入器械 —— 螺釘扭轉力學性能的高精度設備，其核心作用是通過模擬螺釘在植入、固定或取出過程中的扭轉受力，評估其扭轉強度、屈服扭矩、斷裂扭矩、扭轉角度等關鍵指標。
一、結構與工作原理：
設備由機械加載系統、測控系統和專用夾具三部分組成，核心原理是 “伺服閉環控制”：
1、機械加載系統：
- 驅動源：高精度伺服電機（搭配減速機構），提供穩定的扭矩輸出，加載速率可精準調控（如 0.1-50°/min）。
- 傳動結構：通過聯軸器、扭矩傳感器連接至夾具，確保扭矩無損耗傳遞。
- 安全防護：配備防護罩，防止螺釘斷裂時碎片飛濺，保護操作人員。
2、測控系統：
- 傳感器：高精度扭矩傳感器（測量范圍通常為 0-500Nm，精度≤±0.5% FS）和角度編碼器（分辨率≤0.01°），實時采集扭矩和扭轉角度數據。
- 控制器：接收傳感器信號，與預設參數（如目標扭矩、加載速率）對比，通過 PID 算法調節伺服電機，實現 “扭矩控制”“角度控制” 或 “速率控制” 的閉環反饋。
3、專用夾具：
- 夾具是核心配件，需根據螺釘規格（直徑 2-8mm 常見，螺紋類型如皮質骨螺釘、松質骨螺釘）定制，通常分為 “頭部夾具” 和 “桿部 / 螺紋部夾具”：
- 頭部夾具：匹配螺釘頭部槽型（如內六角、十字槽），采用精密咬合設計，避免打滑或損傷頭部。
- 桿部 / 螺紋部夾具：通過 V 型塊、套筒或螺紋配合固定，確保夾持牢固且不破壞螺紋結構。
二、技術參數：
1、矩測量范圍（N·M）：0.1N.m ---50N.m
2、扭矩測量相對誤差：±0.5%
3、扭轉角測量范圍：0-100000°（或無限）
4、扭矩分辨率：1/500000FS
5、扭矩測量相對誤差：±1%（實際達到±0.5%以上）
6、扭角測量相對誤差: ±1%（實際達到±0.5%以上）
7、扭轉計扭角分辨率：0.0045°
8、轉角測量相對誤差: ±1%（實際達到±0.5%以上）
9、轉角速度相對誤差: ±0.5%
10、夾頭間大間距：200mm(可根據客戶要求定制)
11、扭轉速度：0-1000°/min
12、試驗加扭方向：正反兩方向
13、加載方式：全自動
14、夾持試樣尺寸：Φ2mm-Φ8mm（也可根據試樣來定）
15、主機外型尺寸：約1030×450×520mm
16、電源功率：單相0.4KW
17、重量：200KG
三、選型要點：
1、標準匹配度：優先選擇明確標注符合 ISO 6475、GB/T 23806 等標準的機型，避免后期測試數據不被監管機構認可。
2、夾具定制能力：確認廠家能否根據螺釘具體規格（尤其是特殊螺紋或頭部設計）定制專用夾具，避免因夾持問題導致測試誤差。
3、精度與量程：根據螺釘材料（鈦合金扭矩通常低于不銹鋼）選擇合適量程。
4、軟件功能：需支持自動生成符合標準的試驗報告（含曲線、參數），具備數據導出和存檔功能。
螺丁扭轉試驗是保障骨科植入器械安全性的 “強制性試驗”，其核心在于嚴格遵循標準流程、控制裝夾精度和設備校準，確保測試數據能真實反映螺釘在臨床使用中的扭轉性能。關于醫用螺釘扭轉試驗機更多資料，請聯系山東盛林索取~
