1. 現場校驗 SF6 氣體密度繼電器時，請先斷開與密度繼電器相連的電源和器件，以免損壞校驗儀。

2. 當被校密度繼電器所處環境溫度與校驗儀溫度有差異時，兩者必須處于同處，溫度相同，保證校驗精度。

3. 端子排上對應的報警信號線、閉鎖信號線要從端子排上斷開，以防其二次回路和其中信號線構成回路，影響校驗結果。

4. 試驗完成，放凈管路中的殘余氣體后方能拔氣管。

5. 快速排氣口禁止在測試過程中使用，以免浪費氣源中的氣體。

6. SF6氣體密度繼電器校驗過程中嚴禁振動，以免校驗不準確。

7. 校驗裝置屬于精密電子產品，應放于溫度-20～70℃，相對濕度不超過 90%，且空氣中嚴禁含有引起腐蝕的氣體。

8. 校驗儀運輸過程中應避免劇烈振動和撞擊，并防止雨雪浸濕。

1.SF6密度繼電器校驗儀進行密度繼電器校驗的的必要性

SF6開關是電力系統廣泛使用的高壓電器，SF6開關的可靠運行已成為供用電部門最關心的問題之一。SF6氣體密度繼電器是用來監測運行中 SF6開關本體中SF6氣體密度變化的重要元件，其性能的好壞直接影響到SF6開關的運行安全。現場運行的SF6氣體密度繼電器因不常動作，經過一段時期后常出現動作不靈活、觸點接觸不良等現象，有的還會出現密度繼電器溫度補償性能變差，當環境溫度突變時常導致 SF6 密度繼電器誤動作。因此 DL/T596《電力設備預防性試驗規程》規定：各 SF6開關使用單位應定期對SF6氣體密度繼電器進行校驗。從實際運行情況看， 對現場運行中的 SF6密度繼電器、壓力表進行定期校驗也是非常必要的。

 F6密度繼電器校驗儀功能特點

1) 密度繼電器校驗儀采用 32 位 ARM 單片機和 TI 公司的高速信號處理芯片進行檢測與控制，集成程度高。機電一體化設計，精度高，重復性好，可靠性高。

2) 配置了帶觸摸的大屏幕中文液晶屏人機接口，操作簡單、界面美觀，所有參數及狀態一目了然。

3) 自動完成壓力測量和 20℃值轉換，從而完成了壓力、溫度間的動態自動補償。并顯示被測環境溫度下的壓力、20℃時環境溫度下的壓力、環境溫度。解決了 SF6氣體密度繼電器現場校驗難的問題。

4) 所有測試過程自動由儀器完成，不用人工干預，一次設置，過程自動測試，試驗結果智能判斷。

5) 配置電接點阻抗、設定值誤差、切換差校驗功能，示值誤差校驗功能，額定壓力示值誤差校驗功能，回程誤差校驗功能。

6) 可大容量存儲試驗結果，并具有掉電數據保護功能，可隨時查詢和打印以前的試驗結果。

7) 校驗過程中無需恒溫室，可以在任意有效溫度范圍內對 SF6 氣體密度繼電器、壓力表進行校驗。

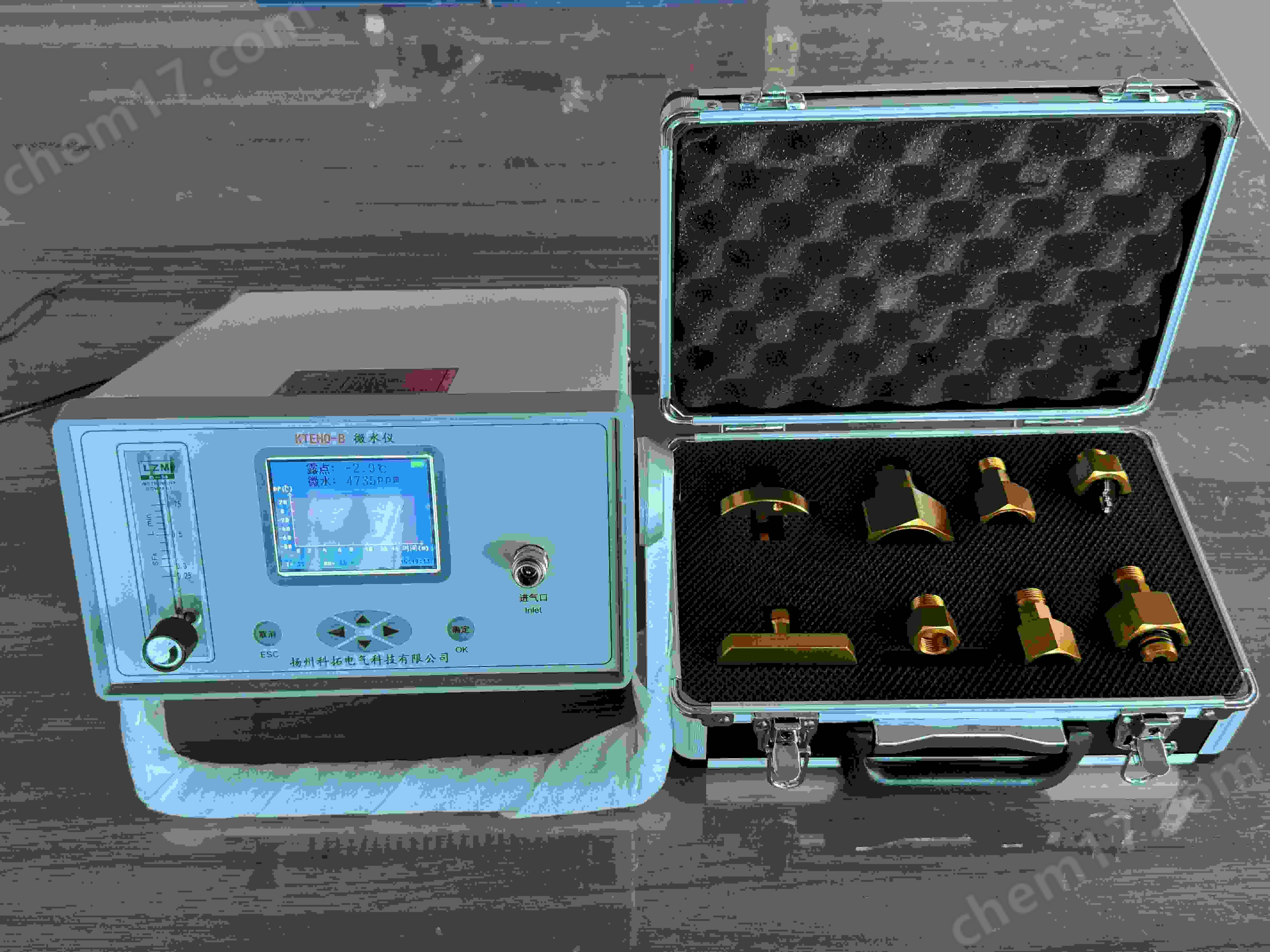

8) 配有多種型號過渡接頭，大多數型號開關的密度繼電器不用拆卸即可進行現場校驗。

9) 具有在線修改系統壓力功能，可以現場修正。

10) 核心元器件采用進口元件，性能可靠。

11) 能同時測試2組報警信號、2組閉鎖信號、1組超壓信號。

1.3 技術指標

工作電壓：鋰電池、或AC220V/50Hz

儀器功率：4W

儀器精度：0.2級

壓力顯示分辨率：0.0001Mpa

壓力校驗范圍：0～1.0Mpa

接點電阻范圍：0～25Ω

電阻測量精度：±5%FS

電阻顯示分辨率：1mΩ

溫度測量范圍：-50℃～150℃

溫度測量精度：±0.5℃

溫度顯示分辨率：0.1℃

校驗對象：單報警/閉鎖/超壓、報警+閉鎖+超壓的任意組合

壓力類型：絕對壓力、相對壓力

顯示方式：800×600 圖形彩色液晶屏

操作方式：電阻觸摸屏

打印機型：高速熱敏微型打印機

打印方式：漢字報表式打印

存儲容量：可同時存儲 150 次試驗結果

外形尺寸：主機： 380mm×320 mm×180mm

附件箱：465 mm×370 mm×145mm

SF6氣體密度顯示方式：被測環境下的壓力、20℃時的等效壓力

儀器重量：2.5kg

1.4 執行標準
